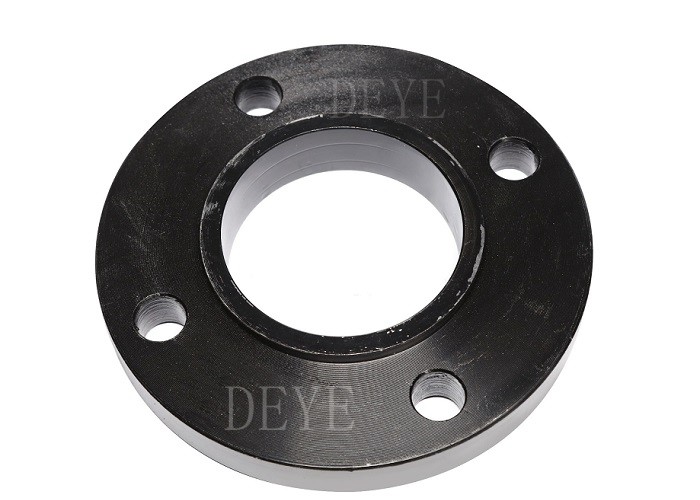

ANSI 150LBS Acciaio scivolo su flange con ASTM B16.5

  • ANSI 150LBS Steel Slip On Flange With ASTM B16.5
Luogo di origine Cina
Marca DEYE
Certificazione ISO9001:2015 PED
Numero di modello PF-FL-SO01
Document Product Brochure PDF
Quantità di ordine minimo 10 pezzi
Prezzo USD10-USD100 each pcs
Imballaggi particolari Casi Piega-di legno di fumigazione
Tempi di consegna 30 giorni per ordine usuale
Termini di pagamento T/T, L/C, D/P

Contattimi gratis campioni e buoni.

鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Norme ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST. Materiale A105, A105N, A350LF2, A182F22, F11, F56, F60, acciaio inossidabile
Dimensione 1/2" ((DN15)-88" ((DN2200) Tipologie collo di saldatura, scivolare, cieco, saldatura a presa, filettato, giunzione del giro, occhiali, pa
Pressione nominale Classe 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, Superficie Nero, giallo dorato, galvanizzato a freddo, HDG.
Evidenziare

Sgombero in acciaio sulla flange

,

150 libbre scivolare sulla fianchetta

,

Sbalzo ANSI sulla flangia del tubo
Lasciate un messaggio
Descrizione di prodotto

ANSI 150LBS Slip On Steel Flange con ASTM B16.5

Acciaio al carbonioLe flange Slip On sono flange che si scivolano sull'estremità di un tubo e poi vengono saldate al loro posto.Le flange a scivolo (SOF) sono fondamentali nelle installazioni di tubazioni e nei sistemi di condotte in quanto creano un giunto sicuro tra due tubi.scivolamento in acciaio su flange di tubidisponibile in varie classi come 150 LBS, 300 LBS, 600 LBS, 900 LBS

Informazioni sul prodotto/descrizione del prodotto/informazioni di base/specifica

Nome del prodotto ANSI scivola su flange di acciaio con 150 libbre
Tipologie Piastra, collo di saldatura, scivolo, cieco, giunzione a fascia, flange a filo, saldatura a presa, collo di saldatura lungo, flange sciolte, orificio, persiane, su misura,
Finitura del viso RF faccia piatta (FF), faccia sollevata (RF), articolazione tipo anello (RTJ)
Norme ANSI ANSI B16.5 ASME B16.47 serie A/B, API605, AWWAC207
DIN DIN 2631 DIN2632 DIN2543 DIN2502 2573 2527 2565 DIN2566 DIN 2641,2642,
GOST GOST 12820-80,GOST 12821-80,Ghost cieco
Classificazione EN1092-1:2002
JIS Il presente regolamento entra in vigore il giorno successivo alla pubblicazione nella Gazzetta ufficiale dell'Unione europea.
BS BS4504, BS10 Tabella D/E
UNI UNI 2253-67, UNI 6091-67, UNI 2276-67, UNI 2280-67, UNI 6089-67
SABS SABS 1123
Materiale ANSI CS A105/SA 105N
Acciai per servizio a bassa temperatura: A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2,
Acciaio inossidabile SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760
Acciaio legato: WHPY45/52/65/80/A 182 grado F 5, A 182 grado F 9, A 182 grado F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (flancella cieca per occhiali, anello spazzatore/flancella a spade),
DIN CS RST37.2S235JR SS 304/304L, 316/316L, acciaio inossidabile 1.4301, 1.4404, SAF2205, SAF2507,
GOST CS CT20;16MN;SS 304/304L,316/316L
Classificazione CS RST37.2"S235JR;C22.8SS 304/304L,316/316L"
JIS CS SS400,SF440,SS 304/304L, 316/316L
BS CSRST37.2S235JR;C22.8Q235SS 304/304L,316/316L
UNI CSRST37.2S235JR;C22.8Q235SS 304/304L,316/316L
SABS CSRST37.2S235JR;Q235;SS 304/304L,316/316L
Pressione ANSI Classe 150, 300, 600, 900, 1500 2500 libbre, con spessore di saldatura di STD, SCH40, SCH80, SCH160.
DIN PN6,PN10,PN16,PN25,PN40,PN64,PN100
GOST PN6,PN10,PN16,PN25
Classificazione PN6,PN10,PN16,PN25,PN40,PN64,PN100
JIS 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K
BS PN6,PN10,PN16,PN25,PN40,PN64,PN100
UNI PN6,PN10,PN16,PN25,PN40
SABS 600 KPA,1000,1600,2500,4000
Dimensione ANSI 1/2 ¢ 60 ¢
DIN DN15-DN2000
GOST DN10-DN1600
Classificazione DN15-DN2000
JIS 15A-1500A
BS DN15-DN2000
UNI DN10-DN2000
SABS DN10-DN600
Superficie Vernice nera, vernice, vernice gialla dorata, olio antirruggine, galvanizzazione, galvanizzazione a freddo e caldo, ecc.rivestimento in ottone. ecc.

Caratteristiche/caratteristiche

•Le flange in acciaio al carbonio non devono essere utilizzate in servizi superiori a 425 °C

•Servizio ad alta temperatura: il materiale standard di acciaio al carbonio deve essere ASTM A 105, un materiale che possa essere utilizzato in sicurezza

utilizzato per temperature comprese tra - 29 °C e 425 °C.

•Servizio a basse temperature: le flange in acciaio al carbonio utilizzate per servizi a temperature inferiori a -29 °C devono essere conformi alle prescrizioni del regolamento (CE) n.

requisiti di prova d'impatto di ASME B 31.3.

• ASTM A 350-LF2 è il materiale standard per applicazioni a bassa temperatura

• Servizio ad alto rendimento: le flange in acciaio al carbonio ad alta resistenza ASTM A694 devono soddisfare l'API Std 5L

tubi di grado da X42 a X65.

•Il materiale per le flange in acciaio a bassa lega (11/4 Cr 1⁄2 Mo) deve essere ASTM A 182-F11.

le flange di acciaio legato intermedio (11/2 Cr 5 Mo) sono di ASTM A 182-F5.

Tecnologia/ Come utilizzare e installare i diversi tipi di flange

Flangelli di collo di saldatura

Essi sono collegati al tubo mediante una connessione di saldatura Butt.

utilizzato quando è richiesta una prova a raggi X o se la coppia sopra le unioni è massima.

Il suo lungo collo conico ottimizza la distribuzione dello stress.

ANSI 150LBS Acciaio scivolo su flange con ASTM B16.5 0

Flancelle a ripiego

Questo tipo di flange è installato con due perline di saldatura, che fanno scivolare il tubo all'interno.

I costi di installazione sono quindi inferiori e per il taglio dei tubi è necessaria una minore precisione.

ANSI 150LBS Acciaio scivolo su flange con ASTM B16.5 1

Flangelli a filo

Essi sono di solito installati con il tubo previamente filettato, in luoghi dove

Non si consiglia di installare se ci sono elevate

variazioni di pressione nel sistema

ANSI 150LBS Acciaio scivolo su flange con ASTM B16.5 2

Flanche articolate

Sono utilizzati comunemente dove si trova una tenuta sovrapposta.

Il costo di smontaggio

diminuisce a causa della facilità di rotazione della flangia e dell'allineamento della perforazione.

.ANSI 150LBS Acciaio scivolo su flange con ASTM B16.5 3

Flanghe di saldatura a soccette

Questo tipo di flange è stato progettato specialmente per i piccoli diametri più bassi e per i

Il tubo viene inserito nella flangia fino al sedile e poi è filettato

saldata contro il cubo.

ANSI 150LBS Acciaio scivolo su flange con ASTM B16.5 4

Flanche cieche

Le flange cieche sono utilizzate per le estremità dei tubi, e sono avvitate a uno qualsiasi dei sopra

tipi di flange.

ANSI 150LBS Acciaio scivolo su flange con ASTM B16.5 5

Classi di materiale:

ASTM
Designazione		 Resistenza alla trazione Limite di fluiditàAllungamento in50 mm. Lo stress. Brinell 　 Charpy - V
Durezza
(HB)		 Energia J Temperatura di prova. oC
Ksi min. MPa Ksi min. MPa % min. % min. Un minuto.
1 provetta		 Media
3 provette
A105 - 05 　 　 　
　 　 70 485 36 250 22 30 187 al massimo. 　 　 　
A182 - 07 　 　 　
Gradi F1 70 485 40 275 20 30 143 - 192 　 　 　
F5 70 485 40 275 20 35 143 - 217
F11 Cl. 1 60 415 30 205 20 45 121 - 174
F11 Cl. 2 70 485 40 275 20 30 143 - 207 　 　 　
F11 Cl. 3 75 515 45 310 20 30 156 - 207
F22 Cl. 1 60 415 30 205 20 35 170 al massimo.
F22 Cl. 3 75 515 45 310 20 30 　 　 　 　
F304 751 5151 30 205 30 50 156 - 207
F304L 702 4852 25 170 30 50 　
F316 751 5151 30 205 30 50 　 　 　 　
F316L 702 4852 25 170 30 50
F321 751 5151 30 205 30 50
A350 - 04 　 　 　
Gradi LF1
LF2 Cl. 1
LF2 Cl. 2		 60 - 85
70 - 95
70 - 95		 415 - 585
485 - 655
485 - 655		 30
36
36		 3 4
3 4
3 4		 205
250
250		 25
22
22		 38
30
30		 197 al massimo.
197 al massimo.
197 al massimo.		 14
16
20		 18
20
27		 - 29
-46 anni
- 18 anni.
LF3 Cl. 1 70 - 95 485 - 655 37.53 4 260 22 35 197 al massimo. 16 20 - 101
LF3 Cl. 2 70 - 95 485 - 655 37.53 4 260 22 35 197 al massimo. 20 27 - 101
A694 - 03 　 　 　
Gradi F42 60 415 42 290 20 　 　 　 　 　
F52 66 455 52 360 20
F56 68 470 56 385 20
F60 75 515 60 415 20 　 　 　 　 　
F65 77 530 65 450 20
F70 82 565 70 485 18

Processo di produzione

ANSI 150LBS Acciaio scivolo su flange con ASTM B16.5 6

Flanche standard

ASME B16.5

Questo è lo standard di flange più utilizzato in tutto il mondo.

Flanze forgiate, fuse e stratificate.

Il documento descrive inoltre tutti i tipi di flange.

per le dimensioni da 1/2° a 24° di classe 150#, 300#, 400#, 600#, 900# e 1500# e da 1/2° a

Classe 2500#.

ASME B16.36

La presente norma è applicabile alle flange per la misurazione del flusso con piastra di apertura.

Le flange ASME B16.36 hanno le stesse dimensioni delle flange B16.5, tranne lo spessore minimo

che è aumentato per consentire gli orifizi di misurazione.

Inoltre, due fessure e due bulloni consentono la separazione delle flange e la sostituzione di

la targa di misura, che copre le dimensioni da 1° a 24°, classe 300# a 1500#,

e taglie da 1° a 12° Classe 2500#.

MSS SP-44

Una standardizzazione utilizzata per spessori sottili e resistenza elevata.

variano da 12° a 60°, dalla classe 150° alla 600° e fino a 48°, solo dalla classe 900°

per flange cieche e di collo di saldatura. Diametro esterno e modello di perforazione

Le valvole di sicurezza sono compatibili con le norme ASME fino a 36.

pompe secondo ASME.

ASME B16.47

La presente norma copre la precedente, integrandola con materiali,

pressioni nominali e temperature di ASME B16.5. Una classe di tipo è simile a

Il tipo B e' lo stesso dell'API 605.

ASME B16.20

Comprende i materiali, le dimensioni e la marcatura degli anelli per flange di acciaio da 1/2 a

24° classe 150° - 1500° e 36° classe 900°.

API 6 A

API 6 È stata creata una specifica per le teste di pozzo e gli alberi di Natale.

Esso comprende la standardizzazione delle flange di giunzione del grembo, che sono dimensionalmente

Si può sostituire con quelli ASME B16.5 ma aggiungendo alcune tolleranze con tutte le dimensioni.

Tuttavia, poiché i materiali API sono più resistenti, la pressione massima di servizio di

L'unione API/ASME è limitata a quella delle flange a prestazioni inferiori.

Codice EN1092-1

La presente norma europea per una singola serie di flange specifica i requisiti per l'acciaio circolare

flange con denominazioni PN da 2,5 a 400 e dimensioni nominali da 10 a 4000 DN.

La presente norma europea specifica i tipi di flange e i loro rivestimenti, dimensioni, tolleranze,

filettatura, dimensioni dei bulloni, finitura superficiale della superficie di giunzione della flangia, marcatura, materiali, pressione/temperatura

le dimensioni nominali e le masse approssimative delle flange.

Ai fini della presente norma europea, per "flangelle" si intendono anche le estremità e i collari a chiocciola.

La presente norma europea si applica alle flange fabbricate secondo i metodi

Le giunzioni di tubi senza guarnizione non rientrano nell'ambito di applicazione della presente norma europea.

Applicazione/Uso

Una flangia è un metodo per collegare tubi, valvole, pompe e altre apparecchiature per formare una tubazione

sistema di trasporto dell'acqua, del vapore, dell'aria, del gas e dell'olio.

di ispezione o di modifica.
