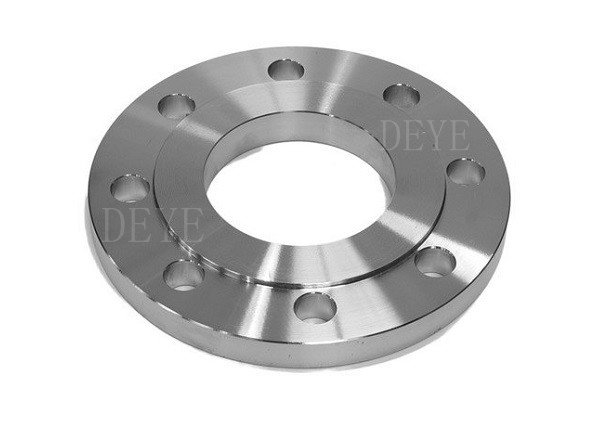

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16

Luogo di origine Cina
Marca DEYE
Certificazione ISO9001:2015 PED
Numero di modello ZJD-F-SO20
Document Product Brochure PDF
Quantità di ordine minimo 10 pezzi
Prezzo USD2-USD100 each
Imballaggi particolari Casi Piega-di legno di fumigazione
Tempi di consegna 25-30 giorni per produzione di ordine
Termini di pagamento T/T, L/C, D/P
Capacità di alimentazione 200ton ogni mese

Contattimi gratis campioni e buoni.

鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Norme ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST. Materiale SS316, SS316L, SS304/304L, DUPLEX SS UNS31803, UNS32750, 904L, INCONEL625,
Dimensione 1/2" (DN15) ~ 48" (DN1200) Tipologie collo di saldatura, scivolare, cieco, saldatura a presa, filettato, giunzione del giro, occhiali, pa
Pressione nominale Classe 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160,
Evidenziare

SDSS ss scivolare sul fianco

,

DSS ss scivolare sulla fianchetta

,

150 libbre scivolano sulle flange.

Lasciate un messaggio
Descrizione di prodotto

DSS SDSS SS Slip On Flanges con pressione nominale 150 lbs PN16

DSS Flanges significa flange duplex in acciaio inossidabile, vale a dire flange UNS31803 e 2205, e SDSS è l'abbreviazione di Super duplex Flanges in acciaio inossidabile,L'acciaio inossidabile duplex (DSS) ha una matrice composta da austenite e ferrite in circa lo stesso volume.Pertanto, le flange DSS sono adatte per ambienti diversi come il sistema di tubazioni sottomarine di petrolio e gas corrosivi.SDSS ha una migliore resistenza alla corrosione rispetto al DSS e quindi è ampiamente utilizzato nella desalinizzazione, nel petrolio offshore e nell'industria pesante marina.SAF2507, A182 F55, A182 F53 flange e altro.

Informazioni sul prodotto/descrizione del prodotto/informazioni di base/specifica

Nome del prodotto Flanghe di superficie sollevate in acciaio inossidabile con pressione nominale 150 lbs PN16
Tipologie

● Flanche cieche in acciaio inossidabile

● Giubbotti per occhiali in acciaio inossidabile

● Giubbotti in acciaio inox

● Flanche di apertura in acciaio inossidabile

● Flangelle scivolose in acciaio inossidabile

● Flangelli di saldatura a presa in acciaio inossidabile

● Flangelli per collo di saldatura in acciaio inossidabile

● Flanche piatte in acciaio inossidabile

● Flangelle di acciaio inox

● Flangelle a filo in acciaio inossidabile

● Flanche di leghe in acciaio inox

● Acciaio inossidabile a filo

● Flangelli per collo di saldatura in acciaio inossidabile serie A o B

● Flanche quadrate in acciaio inossidabile

● Flanchette di scanalatura e di lingua in acciaio inossidabile

● Flangelle di pala in acciaio inossidabile

● Acciaio inossidabile

● Flanche di superficie rialzate in acciaio inossidabile

● Flanche RTJ in acciaio inossidabile

● Anello di separazione per flange di tubi in acciaio inossidabile

Finitura del viso Flat Face (FF), Raised Face (RF), Ring Type Joint (RTJ), LM, TF,GF
Materiale ANSI Acciaio inossidabile SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760
Acciaio legato: WHPY45/52/65/80/A 182 grado F 5, A 182 grado F 9, A 182 grado F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (flancella cieca per occhiali, anello spazzatore/flancella a spade),
Acciai per servizio a bassa temperatura: A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2,
Uso normale: CS A105/SA 105N
DIN SS 304/304L, 316/316L, acciaio inossidabile1.4301, 1.4404, SAF2205, SAF2507, CS RST37.2"S235JR
GOST SS 304/304L,316/316L CS CT20;16MN;
Classificazione SS 304/304L, 316/316L CS RST37.2S235JR;C22.8
JIS SS 304/304L, 316/316L CS SS400,SF440,
BS SS 304/304L, 316/316L CSRST37.2S235JR;C22.8"Q235
UNI C SS 304/304L, 316/316L SRST37.2S235JR;C22.8"Q235
SABS 304/304L, 316/316L CSRST37.2"S235JR;Q235
Pressione ANSI Classe 150, 300, 600, 900, 1500 2500 libbre, con spessore di saldatura di Sch10s, SCH40s, SCH80s, SCH160s.
DIN PN6,PN10,PN16,PN25,PN40,PN64,PN100
GOST PN6,PN10,PN16,PN25
Classificazione PN6,PN10,PN16,PN25,PN40,PN64,PN100
JIS 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K
BS PN6,PN10,PN16,PN25,PN40,PN64,PN100
UNI PN6,PN10,PN16,PN25,PN40
SABS 600 KPA,1000,1600,2500,4000
Dimensione ANSI 1/2 ¢ 60 ¢
DIN DN15-DN2000
GOST DN10-DN1600
Classificazione DN15-DN2000
JIS 15A-1500A
BS DN15-DN2000
UNI DN10-DN2000
SABS DN10-DN600
Superficie Vernice nera, vernice, vernice gialla dorata, olio antirruggine, galvanizzazione, galvanizzazione a freddo e caldo, ecc.rivestimento in ottone. ecc.

Flanges Specifica e diversi tipi

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 0

ASME/ANSI B16. 5:

Saldatura del collo, flange, flange, flange cieca, flange cieca, flange cieca.

Flancella di fusione a soccetto, flangella di giunzione, flangella di giunzione a filo, flangella di tipo anello.

Classe di pressione: 150.300,400- 600.900,1500,2500

ASME/ANSI B16.47:

Saldatura della fiancata, fiancata cieca.

Classe di pressione: 75,150300, 400.600,900

ASME/ANSI B16.36:

Saldatura a fiocco orificiale, fiocco a filo.

Pressione Cass: 300, 400,600,900, 1500,2500

AWWAC207

Flanche di anello in acciaio standard AWWA, classe B* (86 psi)

Flanche di anello in acciaio standard AWWA, classe D* (175-150 psi)

Flanze di mozzo in acciaio standard AWWA, classe D* (175-150 psi)

Flanche di mozzo in acciaio standard AWWA, classe E* (275 psi)

Flanze standard AWWA per anelli in acciaio, classe E* (275 psi), flange cieche 275 psi

Flanze di anello in acciaio standard AWWA, classe F* (300 psi), flange cieche 300 psi

MSS-SP-44

Saldatura di flangia del collo, flangia cieca all'ANSI B16.47 SERIE A

Classe di pressione: 75,150300, 400.600,900

JIS B2220/B2291:

Flancella del collo salda, flange del centro del filo di scatto, flange di placcaggio, chiusa,

Flanco quadrato.

Classe di pressione:5K.10K 16K 20K 30K

BS4504SEC3.1

FLAGANZA DEL COLLO di saldatura (111/134).

FLAGANCE di filo a mazzo (113), FLAGANCE di fine tubo a ripiego (133) FLAGANCE di piastra (101).

FLAGNA di piastra sciolta (102) FLAGNA di piastra sciolta con flangna a collo saldo (104).

(105).

Classe di pressione: PN2,5 a PN 40

BS1560:

Scaldo sul collo della saldatura, scivolamento della fionda del collo della saldatura.

Flancella del capo avvitata, Flancella del capo avvitata.

Classe di pressione: 150,300,400,600,900, 1500,2500

BS 10:

Scalpato, capo, scatto, scatto, scatto.

Slip boss flange, flange cieco.

Tabella: D.E, F, H

DIN FLANGE:

DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656, DIN2632 DIN263.DIN2634.

DIN2635.DIN2636.DIN2637.DIN2638.DIN2673

Pressione da PN 6 a PN 320

AFNOR NFE 29-203:

Flancella di piattaforma (01), Flancella di piattaforma sciolta (02,03.04) FLAGNA cieca (05)

L'indicatore di temperatura deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 1, del regolamento (CE) n. 1025/2009.

Flancia di saldatura a presa a punta (HUBBED SOCKET WELDING FLANGE) (14),Flancia a punta libera (LOOSE HUBBED FLANGE) (15)

FLAGNA INTEGRALE (211)

Classe di pressione: ISO-PN 2.5TO PN420

EN 092-1.

Flancia di piastra SO (tipo 01) Flancia di piastra sciolta (tipo 02, 04) Flancia cieca (tipo 05),

Flancia di collo di saldatura (tipo 11), Flancia di scivolo a manopole (tipo 12), Flancia a vite (tipo 13),

Flange integrale (tipo 21)

Classe di pressione: da PN2,5 a PN100

ASME/ANSI B16.9/MSS SP-43: STUB END. Tipo: A,B,C

UNI2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 PN6,PN10,PN16,PN25,PN40

GOST 12820-80,GOST 12821-80,Gost Blind

PN6,PN10,PN16,PN25, PN40, PN63, PN100, PN150, PN250

SABS1123

Tecnologia/ Come utilizzare e installare i diversi tipi di flange

Flangelli di collo di saldatura

Essi sono collegati al tubo mediante una connessione di saldatura Butt.

utilizzato quando è richiesta una prova a raggi X o se la coppia sopra le unioni è massima.

Il suo lungo collo conico ottimizza la distribuzione dello stress

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 1

Flancelle a ripiego

Questo tipo di flange è installato con due perline di saldatura, che fanno scivolare il tubo all'interno.

I costi di installazione sono quindi inferiori e per il taglio dei tubi è necessaria una minore precisione.

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 2

Flangelli a filo

Essi sono di solito installati con il tubo previamente filettato, in luoghi dove

Non si consiglia di installare se ci sono elevate

variazioni di pressione nel sistema

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 3

Flanche articolate

Sono utilizzati comunemente dove si trova una tenuta sovrapposta.

Il costo di smontaggio

diminuisce a causa della facilità di rotazione della flangia e dell'allineamento della perforazione.

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 4

.

Flanghe di saldatura a soccette

Questo tipo di flange è stato progettato specialmente per i piccoli diametri più bassi e per i

Il tubo viene inserito nella flangia fino al sedile e poi è filettato

saldata contro il cubo.

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 5

Flanche cieche

Le flange cieche sono utilizzate per le estremità dei tubi, e sono avvitate a uno qualsiasi dei sopra

tipi di flange.

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 6

Il materiale in acciaio inossidabile normalmente utilizzato

Classi di materiale: Composizione chimica

Progettazione ASTM Analisi in % max.
C M - Sì. P S Cr Ni Mo.
F304 L
F316
F316L
F321
0.030
0.08
0.030
0.08
2.00
2.00
2.00
2.00
1.00
1.00
1.00
1.00
0.045
0.045
0.045
0.045
0.030
0.030
0.030
0.030
18.00 - 20.00
16.00 - 18.00
16.00 - 18.00
17.00 - 19.00
8.00 - 13.00
10.00 - 14.00
10.00 - 15.00
9.00 - 12.00
2.00 - 3.00
2.00 - 3.00

proprietà fisiche

Progettazione ASTM Resistenza alla trazione Limite di fluiditàAllungamento in50 mm. Lo stress. Brinell   Charpy - V
Durezza
(HB)
Energia J Temperatura di prova. oC
Ksi min. MPa Ksi min. MPa % min. % min. Un minuto.
1 provetta
Media
3 provette
A182 - 07
F304 751 5151 30 205 30 50 156 - 207
F304L 702 4852 25 170 30 50
F316 751 5151 30 205 30 50
F316L 702 4852 25 170 30 50
F321 751 5151 30 205 30 50

SAF2205 (UNS31803)

Composizione chimica in %

C≤ Si ≤ Mn≤ P ≤ S ≤ Cr Ni Mo. Cu N
0.03 1.0 2.0 0.03 0.02 22-23 4.5-6.5 3.0-3.50 / 0.14-0.2

prestazioni fisiche

Prodotti di prova Temperatura di prova. Prestazioni Dati standard
Resistenza alla trazione Temperatura della stanza. Forza di resa s≥ 450 Mpa
Resistenza alla trazione h ≥ 620 Mpa
% di allungamento > 25
Riduzione della superficie=> /
Valore d'impatto KV (J) Temperatura della stanza. Lattorale /
Durezza di Brinell Temperatura della stanza. 290
Durezza Rockwell Temperatura della stanza. /

SAF2507 ((UNS32750)

Composizione chimica in %

c ≤ Si≤ Mn≤ P≤ S≤ Cr Ni Mo. Cu≤ N
0.03 0.8 1.2 0.03 0.015 24-26 6.0-8.0 3.0-5.0 0.5 0.24-0.32

prestazioni fisiche

Prodotti di prova Temperatura di prova. Prestazioni Dati standard
Strassatura Temperatura della stanza. Forza di resa Ø≤55 Rm≥ 550 Mpa
Ø > 55 Rm≥ 515 Mpa
Resistenza alla trazione Ø≤55 R0,002 ≥ 800 Mpa
Ø > 55 R0,002≥ 760 Mpa
Allungamento A% ((4D) > Ø≤55 ≥ 15
Ø > 55 ≥ 15
Durezza Brinell HB Temperatura della stanza. Ø≤5 ≤ 310
Ø > 55 ≤ 310

Processo di produzione delle flange/Procedura di fabbricazione

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 7

Applicazione/Uso

Una flangia è un metodo per collegare tubi, valvole, pompe e altre attrezzature per formare un sistema di tubazioni per trasportare acqua, vapore, aria, gas e olio.ispezione, o di modifica.

Foto di flange per la spedizione

Flancelle a scivolo, CL150LBS, Flancelle a filo, Flancelle RJ da 1500LBS, Flancelle a collo saldo CL2500LBS, ecc.

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 8

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 9

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 10

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 11

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 12

DSS SDSS SS Slip On Flange con pressione nominale 150 lbs PN16 13
