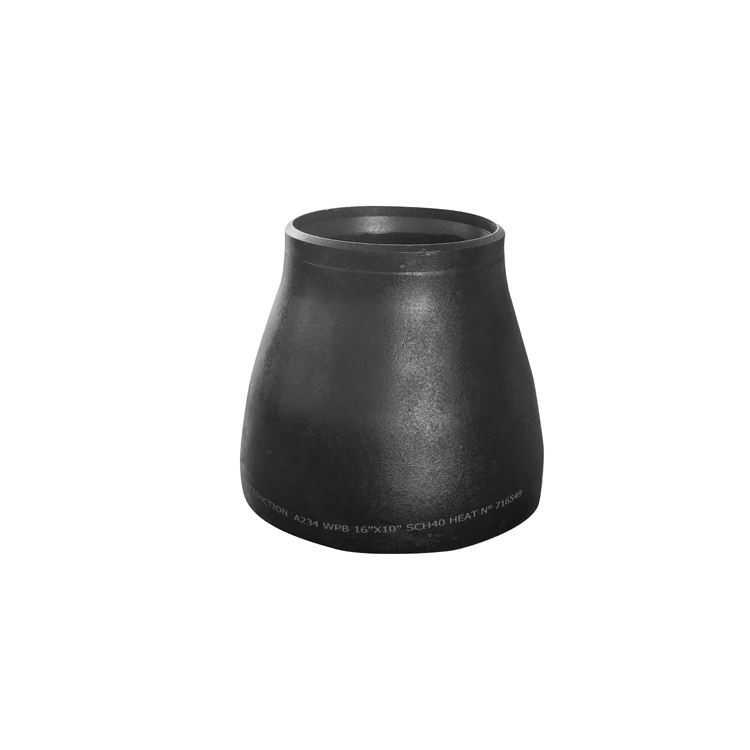

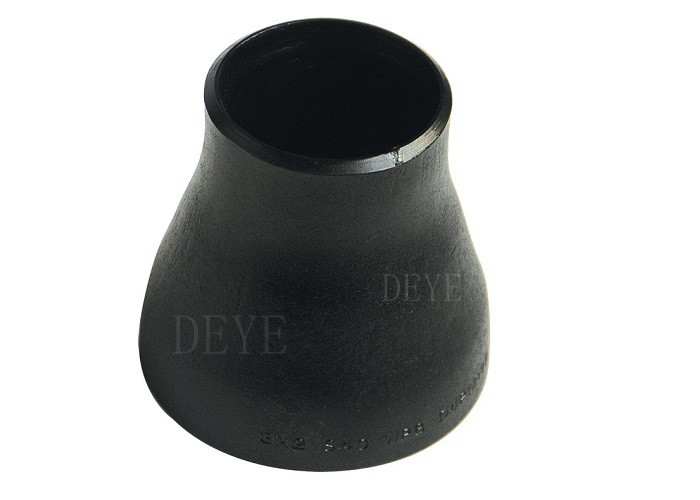

A420 WPL6 Reduttore concentrico in acciaio al carbonio con SCH40 SCH60 SCH80

A420 WPL6 Reduttore concentrico in acciaio al carbonio con SCH40 SCH60 SCH80

ASTM A420 è ilspecifica standard per i raccordi di tubi in acciaio al carbonio e in acciaio legato utilizzati per servizi a bassa temperatura.

WPL6 è il materiale di grado più utilizzato sotto A420. Oltre al grado WPL6, lo standard comprende anche WPL9, WPL3, WPL8,

la temperatura di prova di urto corrispondente a -45°C, -75°C, -100°C, -195°C.Fittings per tubi ASTM A420 WPL6 compatibili con:

Tubo ASTM A333 di grado 6 e ASTM A350LF2Flanchetta di classe 1.

Caratteristiche/caratteristiche

1) Gli accessori di cui all'ASTM A420 devono essere forniti in forma normalizzata, normalizzata e temperata, ricotta o spenta e

La saldatura deve essere completata prima del trattamento termico austenitizzante.

2) ASTM A420 copre gomito, tee, riduttore, tappo, unione ecc., fabbricati secondo ASME B16.9, ASME B16.11,

MSS SP-79 e MSS SP-95, tipi di raccordi per tubi strutturali senza cuciture e saldi.

condotte e recipienti/serbatoi a pressione a temperatura inferiore

L'indice di spessore per i raccordi per tubi ANSI B16.9

Unità: mm

Dimensioni dei riduttori

Tubi di fluidi a bassa e media pressione, caldaie, industria petrolifera e del gas naturale, trivellazione, industria chimica,

L'industria elettrica, la costruzione navale, le attrezzature per fertilizzanti e le condotte, le strutture, il settore petrolchimico, quello farmaceutico, ecc.

Designazione: A 234/A 234M ¥ 05 Specifica standard per raccordi per tubi di acciaio al carbonio battuto e acciaio legato per
Servizio a temperatura moderata e alta

La presente specifica riguarda i raccordi in acciaio al carbonio forgiato e in acciaio legato di costruzione senza cuciture e saldate
dall'ultima revisione dell'ASME B16.9, B16.11, MSS SP-79 e MSS SP-95.
e nella fabbricazione di recipienti a pressione destinati al funzionamento a temperature moderate ed elevate.
Le norme MSS devono essere fornite conformemente al requisito supplementare S58 della specifica A 960.

Requisiti chimici (composizone, %)

^{Requisiti di prestazioni meccaniche}

ASME B16.9 Specifica per accessori saldati a cuffia

La specifica ASME B16.9 è stata progettata per accessori saldati a nastri applicati nei condotti di costruzione industriale.

tee, croce, cappuccio, riduttore, ecc.

Portata standard

La norma comprende le specifiche di NPS 1/2 a NPS 48 (DN15-DN1200) per accessori per tubi fucinati fabbricati in fabbrica

le dimensioni complessive, le tolleranze, i metodi di prova e le marcature.

Apparecchiature speciali

Gli accessori speciali si riferiscono a dimensioni, forme e tolleranze particolari concordate tra acquirente e fabbricante.

Fabbricazione di accessori

Le parti laterali e gli altri accessori fabbricati con saldature per circonferenza o per intersezione sono considerati fabbricazione di tubi

non è stato possibile applicare questa norma.

Le unità di cui all'ASME B16.9 sono indicate sia in unità SI (metriche) che in unità usuali statunitensi.

Norme di riferimento

Non si ritiene pratico identificare l'edizione specifica di ciascuna norma e specifica nei singoli riferimenti.

Un prodotto realizzato in conformità a un'edizione precedente delle norme cui si fa riferimento e in tutti gli altri aspetti conforme a tale norma

verrà considerata soddisfatta.

ASME B16.5: Flanche di tubi e accessori a flangia: NPS 1 ̇2 attraverso NPS 24 standard metrico/pollice

ASME B16.25: per le estremità di saldatura a poppa

ASME B31: Codice per i tubi a pressione

ASME B31.3: Processo di tubazione

ASME B36.10M, tubi di acciaio battuto saldati e senza cuciture

ASME B36.19M, tubi in acciaio inossidabile

Codice ASME per caldaie e recipienti a pressione

ASTM A234/A234M-17, Specifica per accessori per tubi di acciaio al carbonio battuto e acciaio legato per

Servizio a temperatura moderata e alta

ASTM A403/A403M-16, specifiche per accessori per tubi in acciaio inossidabile austenitico lavorato

ASTM A420/A420M-16, Specifica per accessori per tubi di acciaio al carbonio battuto e acciaio legato per

Servizio a bassa temperatura

ASTM A815/A815M-14e1, Specifica per accessori per tubi in acciaio inossidabile ferritici, ferritici/austenitici e martensitici fabbricati

ASTM A960/A960M-16a, specifiche per i requisiti comuni per i raccordi per tubi in acciaio battuto

ASTM E29-13, Pratica per l'uso di cifre significative nei dati di prova per determinare la conformità alle specifiche

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: per altri metalli (alluminio, titanio, nichel e leghe).

FAQ/ Domande e risposte dei clienti

D: Il cliente ha richiesto accessori di saldatura a nastri in A105:

R: Il materiale di montaggio più comune in acciaio al carbonio è A234WPB. È equivalente a flange A105,

Tuttavia, non esiste un dispositivo di saldatura A105 o A106 A106 Gr.B è per la qualità del tubo.

I raccordi A234WPB sono realizzati con tubi A106GR.B.

essere Fittings ad alta pressione o flange

D: Il cliente richiede “normalizzazione” di accessori di saldatura a nastri:

R: Anche questo è un'idea sbagliata, poiché le flange sono disponibili in A105 e A105 N, dove N sta per normalizzo.

Tuttavia, non esiste una cosa come A234WPBN.

che il trattamento termico normalizzato processo è stato fatto, in particolare per i gomiti e Tees cliente bisogno

Gli accessori di saldatura a nastri "normalizzati" dovrebbero richiedere accessori WPL6 ad elevata resa e normalizzati come procedura standard.

Domanda: il cliente dimentica di menzionare il programma delle tubazioni:

A: Gli accessori a saldatura a nastri sono venduti per dimensioni di tubo, ma il programma di tubi deve essere specificato per corrispondere all'ID dell'alloggiamento a

Se non viene menzionato alcun programma, si presumerà che sia richiesta una parete standard.

Q. Il cliente dimentica di indicare il supporto di saldatura a nastri saldato o senza cuciture:

R: I raccordi di saldatura a nastri sono disponibili sia in configurazione saldata che senza cuciture.

I raccordi di tubi senza cuciture sono generalmente più costosi.

Non sono comuni nelle dimensioni superiori a 12 ̊.

Sono disponibili nelle dimensioni da 1⁄2 ′′ a 72 ′′ e sono più convenienti dei raccordi senza saldature.

D: Che cosa significa raggio corto (SR) o raggio lungo (LR)?

R: Si sente spesso SR45 gomito o gomito LR45. il 45 o 90 si riferisce all'angolo della curva per il montaggio buttweld

per modificare la direzione del flusso.Un gomito di lungo raggio (comma LR 90 o LR 45) avrà una curva del tubo che

Quindi, un LR 90 da 6 pollici ha un raggio di piegatura pari a 1,5 volte la dimensione nominale del tubo.

Un gomito a raggio corto (SR45 o SR90) ha una curva del tubo che è uguale alle dimensioni del raccordo, quindi un 6 ′′ SR 45

ha un raggio di piegatura pari a 6 ′′ di dimensione nominale del tubo.

D: Cos'è un impianto per tubi 3R o 3D?

R: Innanzitutto, i termini 3R o 3D sono usati come sinonimi.

Un gomito 3R è uguale a gomiti 3D

1Supporto tecnico

2Controllo della qualità delle materie prime.

3- ispezione durante la produzione.

4Il test finale comprende il test di superficie, dimensione, prova PT, prova RT, prova ad ultrasuoni.

5. Rapporto di prova di ogni spedizione

4. Condizioni di consegna flessibili. EXW FOB CIF CFR DDP DDU

5. Modalità di pagamento flessibili: LC. TT. DP

6. pacchetto personalizzato include Logo. Casse Dimensione.

7. 18 mesi Garanzia di qualità.

9- Sostituzione gratuita per via aerea in caso di errore

10. 24 ore per rispondere alle vostre domande
