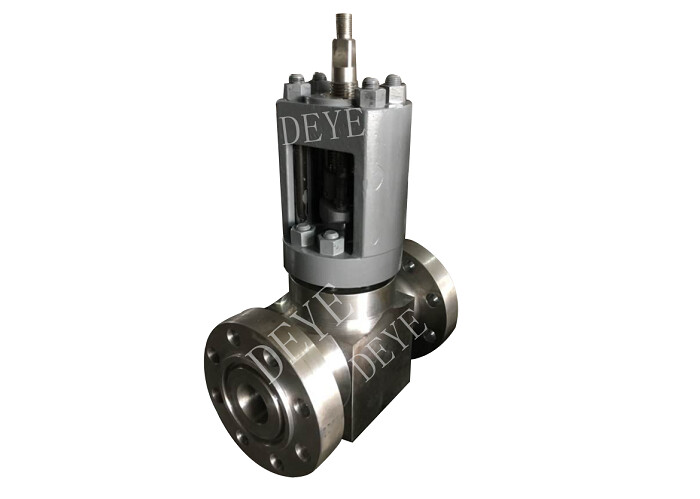

Valvola di controllo di regolazione in acciaio legato da 1500 lbs con collegamento a fine flange

Valvola di controllo di regolazione in acciaio legato da 1500 lbs con collegamento a fine flange

Valvola di controllo a sfera retta ad alta pressione 1500 lbs.

Rapidi dettagli:

Valvole di controllo a sfera retta di 1500 lbs

Corpo:Straight-through, valvola a sfera forgiata

Materiale: A105N

Dimensione nominale, 4 ¢

Pressione nominale: ANSI 1500 LBS

Connessione terminale; flangia RF ANSI B 16.5

Cappuccio di estensione Tipo 1 ((-45 a -17°C e 230 a 566°C)

Tipologia della ghiandola: ghiandola avvolta

Imballaggio: PTFE a V

Materiale della guarnizione: acciaio inossidabile SUS304,

Valvo: tipo di valvola con contorno

Gamma di prodotti:

Tipo di corpo Diretto, tipo angolare.

Dimensioni nominali 1 ′′, 1-1/2 ′′, 2 ′′, 3 ′′, 4 ′′

Pressione nominale • Classe ANSI 900, 1500, 2500 •

Flanco: RF, RJ secondo ANSI B16.5, JIS B2201, JPI-7S •

Fermato: SW (da 1 a 3 pollici),/BW (3 pollici)

Materiale A216 WCB, A217 WC6, A217 C5, A351 CF8, A351 CF8M, A351 CF3M, A351 CF3.

Cappuccio anti-dolore (-5-230°C)

Cappotto di estensione tipo 1 (230-566°C)

Tipo del cofano di estensione

Tipo di ghiandola criogenica

Imballaggio a ghiandola a bullone/imballaggio a grafite grassa e altri.

Sgombero della valvola Singolatto, tipo contornato

Caratteristiche del flusso: percentuale uguale ((%C), lineare (LC).

Tipo di attuatore: attuatore a azione singola, attuatore a pistoni a molla, attuatore a doppia azione

Materiale del diaframma: nylon incorporato in tessuto e gomma di etileno-propilene

Intervallo delle molle: da 0,2 a 1,0 kgf/cm2 • da 0,4 a 2,0 kgf/cm2 • da 0,8 a 2,4 kgf/cm2

Pressione di alimentazione 0.14- 0.16- 0.28- 0.4, 0,5 Mpa

Connessione aerea Rc1/4 o 1/4NPT filo interno.

Temperatura ambiente -30-70°C

Performance:

Nel sistema di regolazione automatica del processo produttivo, la valvola di regolazione è un anello importante e indispensabile.Si chiama "mani e piedi" dell'automazione del processo di produzione ed è uno degli elementi di controllo terminale del sistema di controllo automatico.

Il percorso di flusso della valvola di regolazione è semplice e la resistenza è piccola, ed è generalmente adatto per l'uso in avanti (installazione).la valvola di regolazione viene utilizzata al contrario per migliorare la forza squilibrata e ridurre il danno al nucleo della valvolaAllo stesso tempo, favorisce anche il flusso del mezzo ed evita il cokeamento e l'imbottimento della valvola di regolazione.l'apertura della piccola apertura per un lungo periodo di tempo deve essere evitata, per evitare forti vibrazioni e danni al nucleo della valvola.a causa del basso carico durante la produzione di prova e le condizioni del processo di progettazione non possono soddisfare rapidamente i requisiti, l'uso inverso della valvola di comando deve evitare per quanto possibile la condizione di apertura della piccola apertura per un lungo periodo di tempo per evitare il danno della valvola di comando.

La valvola di regolazione è composta da un attuatore e da una valvola. Dal punto di vista idraulico, la valvola di regolazione è un elemento di throttling la cui resistenza locale può essere modificata.La valvola di regolazione cambia il coefficiente di resistenza cambiando la corsa in base al segnale di ingresso, al fine di raggiungere lo scopo di regolare il flusso.

Applicazione:

La valvola di regolazione è adatta per aria, acqua, vapore, vari mezzi corrosivi, fango, olio e altri mezzi
