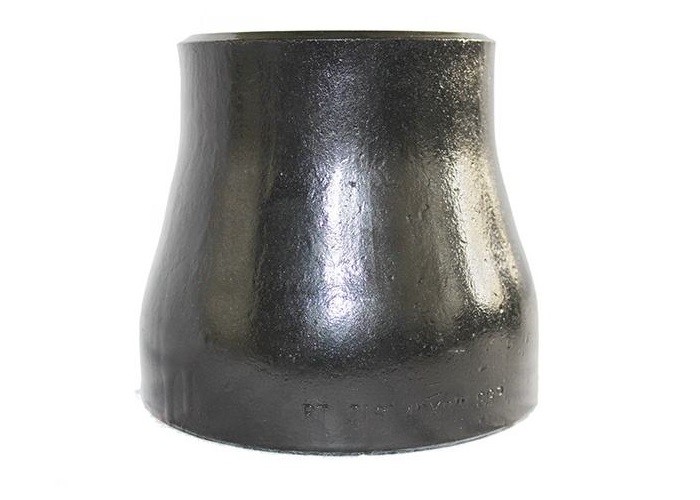

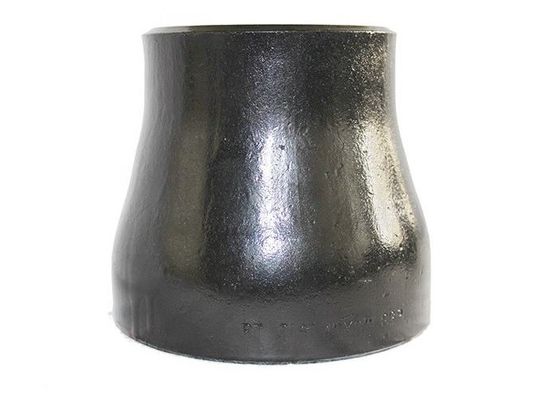

ANSI B16.9 CS Fitture di tubi di saldatura con riduttore concentrico

Fittings per tubi riduttori concentrici in conformità all'ANSI B16.9

Il riduttore concentrico è un tipo di impianto per tubi secondo la specifica ASME B16.9 applicato nelle condotte di costruzione industriale.

si usa per ridurre la dimensione del flusso del tubo da quello più grande a quello più piccolo.

Il primo ha la forma di un cono utilizzato per ridurre gradualmente le dimensioni del tubo.

Quest'ultimo ha un bordo rivolto verso la bocca del tubo di collegamento riducendo le possibilità di accumulo di aria.

Con. riduttori in conformità alla norma ASME B16.9

L'indice di spessore per i raccordi per tubi ANSI B16.9

A Quando gli accessori sono di costruzione saldata, il marchio di qualità e di marcatura sopra indicato deve essere completato da una lettera️W️.

B Gli accessori realizzati con barre o piastre possono contenere 0,35 massimi di carbonio.

C Gli accessori fabbricati a partire da forge possono contenere 0,35 massimi di carbonio e 0,35 massimi di silicio senza alcun minimo.

D Per ogni riduzione dello 0,01 per cento al di sotto del limite massimo di carbonio specificato, è consentito un aumento dello 0,06 per cento di manganese al di sopra del limite massimo specificato, fino ad un massimo dell'1,35 per cento.

E La somma di rame, nichel, cromo e molibdeno non deve superare l'1,00%.

F La somma di cromo e molibdeno non deve superare lo 0,32%.

^{Requisiti di trazione}

ASME B16.9 Specifica per accessori saldati a cuffia

La specifica ASME B16.9 è stata progettata per raccordi saldati a nastri applicati nelle condotte di costruzione industriale, inclusi gomito, tee, croce, tappo, riduttore, ecc.

Portata standard

La norma comprende le specifiche di NPS 1/2 a NPS 48 (DN15-DN1200) per i raccordi per tubi fucinati fucinati di fabbrica, dimensioni generali, tolleranze, metodi di prova e marcature.

Apparecchiature speciali

Gli accessori speciali si riferiscono a dimensioni, forme e tolleranze particolari concordate tra acquirente e fabbricante.

Fabbricazione di accessori

Le parti laterali e gli altri accessori fabbricati con saldature a circonferenza o a intersezione sono considerati non applicabili alla fabbricazione di tubi.

Le unità di cui all'ASME B16.9 sono indicate sia in unità SI (metriche) che in unità usuali statunitensi.

Norme di riferimento

Non si ritiene pratico identificare l'edizione specifica di ciascuna norma e specifica nei singoli riferimenti.Un prodotto realizzato in conformità a un'edizione precedente delle norme di cui si fa riferimento e in tutti gli altri aspetti conforme alla presente norma sarà considerato conforme..

ASME B16.5: Flanche di tubi e accessori a flangia: NPS 1 ̇2 attraverso NPS 24 standard metrico/pollice

ASME B16.25: per le estremità di saldatura a poppa

ASME B31: Codice per i tubi a pressione

ASME B31.3: Processo di tubazione

ASME B36.10M, tubi di acciaio battuto saldati e senza cuciture

ASME B36.19M, tubi in acciaio inossidabile

Codice ASME per caldaie e recipienti a pressione

ASTM A234/A234M-17, Specifica per accessori per tubi di acciaio al carbonio battuto e acciaio legato per servizi a temperatura media e alta

ASTM A403/A403M-16, specifiche per accessori per tubi in acciaio inossidabile austenitico lavorato

ASTM A420/A420M-16, Specifica per raccordi per tubazioni di acciaio al carbonio battuto e acciaio legato per servizio a bassa temperatura

ASTM A815/A815M-14e1, Specifica per accessori per tubi in acciaio inossidabile ferritici, ferritici/austenitici e martensitici fabbricati

ASTM A960/A960M-16a, specifiche per i requisiti comuni per i raccordi per tubi in acciaio battuto

ASTM E29-13, Pratica per l'uso di cifre significative nei dati di prova per determinare la conformità alle specifiche

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: per altri metalli (alluminio, titanio, nichel e leghe).

D: Il cliente ha richiesto accessori di saldatura a nastri in A105:

A: Il materiale più comune per le saldature a nastri in acciaio al carbonio è A234WPB. È equivalente alle flange A105, tuttavia non esiste una saldatura a nastri A105 o A106.Gli accessori A234WPB sono realizzati in A106GR.B tubi. A105 è un materiale di Bar forgiato ad alta pressione Fittings o flange

D: Il cliente richiede “normalizzazione” di accessori di saldatura a nastri:

R: Questa è anche un'idea sbagliata poiché le flange sono disponibili in A105 e A105 N, dove N sta per normalizzato.I fabbricanti normalizzano i loro accessori di saldatura a poppa è stato considerato che il trattamento termico normalizzato processo è stato fatto, specialmente per i gomiti e le calzature, il cliente che ha bisogno di accessori di saldatura a poppa "normalizzati" deve richiedere accessori WPL6 ad alto rendimento e normalizzati come procedura standard.

Q. Il cliente dimentica di indicare il supporto di saldatura a nastri saldato o senza cuciture:

R: I raccordi di saldatura a nastri sono disponibili sia in configurazione saldata che senza saldatura.Gli accessori per tubi senza cuciture NON sono comuni nelle dimensioni superiori a 12 ′′Gli accessori per tubi saldati sono realizzati in acciaio al carbonio o in acciaio inossidabile saldato ERW. Sono disponibili nelle dimensioni da 1⁄2 ′′ a 72 ′′ e sono più convenienti degli accessori senza cuciture.

: Che cos'è un impianto per tubi a gomito 3R o 3D?

R: In primo luogo, i termini 3R o 3D sono usati in modo sinonimo. Un gomito di saldatura 3R ha un raggio di piegatura pari a 3 volte la dimensione nominale del tubo.

1Supporto tecnico

2Controllo della qualità delle materie prime.

3- ispezione durante la produzione.

4Il test finale comprende il test di superficie, dimensione, prova PT, prova RT, prova ad ultrasuoni.

5. Rapporto di prova di ogni spedizione

4. Condizioni di consegna flessibili. EXW FOB CIF CFR DDP DDU

5. Modalità di pagamento flessibili: LC. TT. DP

6. pacchetto personalizzato include Logo. Casse Dimensione.

7. 18 mesi Garanzia di qualità.

9- Sostituzione gratuita per via aerea in caso di errore

10. 24 ore per rispondere alle vostre domande
