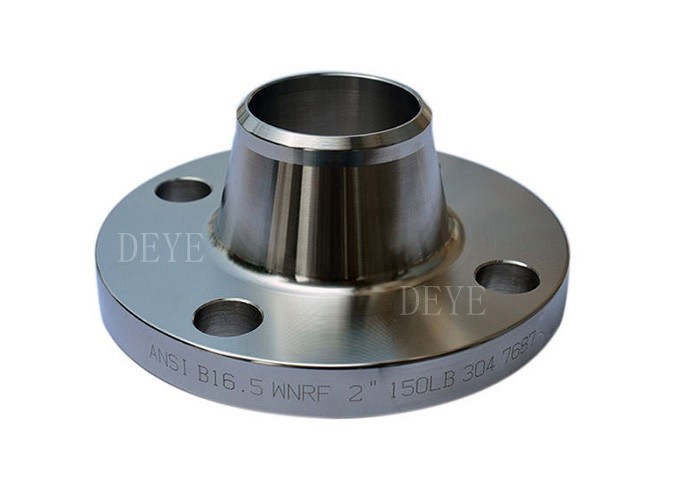

SS316 Flange per tubi in acciaio inossidabile per CL150LBS SCH40
| Luogo di origine | Cina |
|---|---|
| Marca | DEYE |
| Certificazione | ISO9001:2015 PED |
| Numero di modello | ZJD-F-WN01 |
| Document | Product Brochure PDF |
| Quantità di ordine minimo | 10 pezzi |
| Prezzo | USD2-USD100 each |
| Imballaggi particolari | Casi Piega-di legno di fumigazione |
| Tempi di consegna | 25-30 giorni per produzione di ordine |
| Termini di pagamento | T/T, L/C, D/P |
| Capacità di alimentazione | 200ton ogni mese |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Norme | ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST. | Materiale | SS316, SS316L, SS304/304L, DUPLEX SS UNS31803, UNS32750, 904L, INCONEL625, |
|---|---|---|---|
| Dimensione | 1/2" (DN15) ~ 48" (DN1200) | Tipologie | collo di saldatura, scivolare, cieco, saldatura a presa, filettato, giunzione del giro, occhiali, pa |
| Pressione nominale | Classe 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | ||
| Evidenziare | SS316 Flange per tubi in acciaio inossidabile,Flancheria di tubi in acciaio inossidabile da 48 pollici,SCH40 flange di pavimento in acciaio inossidabile |
||
Descrizione di prodotto
Flangia per tubo in acciaio inossidabile SS316 per CL150LBS SCH40
Le flange SS forgiate vengono utilizzate per collegare un tubo con un altro dispositivo meccanico.Nell'industria del petrolio e del gas, le flange in acciaio inox forgiato sono preferite per la loro resistenza e durata intrinseche.
Le flange per tubi sono disponibili in diversi tipi, quelle standard sono a collo di saldatura, cieca, a saldare, a giunto sovrapposto, filettata, ecc.).Esistono anche alcuni tipi speciali di flange, come le flange girevoli, le flange del riduttore, le flange per occhiali e le flange dell'orifizio.
Generalmente, le flange a collo di saldatura, slip-on e a presa vengono utilizzate per applicazioni ad alta pressione che richiedono giunti flangiati di lunga durata.Le flange filettate possono essere utilizzate con un sistema di tubazioni a pressione inferiore e se non sono presenti vibrazioni.
Le flange per giunti sovrapposti vengono utilizzate in connessione con le estremità dei tronchetti per facilitare l'allineamento dei bulloni delle due flange accoppiate o per ridurre il costo dei materiali nobili nei giunti flangiati di alta qualità.
Informazioni sul prodotto/Descrizione del prodotto/Informazioni di base/Specifiche
| nome del prodotto | Flangia per tubo duplex SS in acciaio inossidabile 304/304L, 316/316L | |
| Tipi |
● Flange cieche in acciaio inox ● Tendine per occhiali in acciaio inossidabile ● Oscuranti con mozzo alto in acciaio inox ● Flange dell'orifizio in acciaio inossidabile ● Flange slip-on in acciaio inossidabile ● Flange a saldare con presa in acciaio inossidabile ● Flange Weld Neck in acciaio inossidabile ● Flange piatte in acciaio inossidabile ● Flange sciolte in acciaio inossidabile ● Flange filettate in acciaio inox ● Flange sovrapposte in acciaio inossidabile ● Filettatura ridotta in acciaio inossidabile ● Flange Weld Neck in acciaio inossidabile Serie A o B ● Flange quadrate in acciaio inossidabile ● Flange con scanalatura e linguetta in acciaio inossidabile ● Flange a forcella in acciaio inossidabile ● Flange forgiate in acciaio inossidabile ● Flange rialzate in acciaio inossidabile ● Flange RTJ in acciaio inossidabile ● Anello distanziale della flangia del tubo in acciaio inossidabile |
|
| Finitura del viso | Faccia piana (FF), Faccia rialzata (RF), Giunto ad anello (RTJ), LM, TF,GF | |
| Materiale | ANSI | Acciaio inossidabile SS 304/304L, 316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 |
| Acciaio legato: WHPY45/52/65/80/A 182 grado F 5, A 182 grado F 9, A 182 grado F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60 , F65, F70, A516.60, 65, 70 (flangia cieca per occhiali, anello distanziale/flangia a forcella), | ||
| Acciai per servizio a bassa temperatura: A 350 grado LF 1, A350LF2, A350LF4, A350LF6, A350LF8.CL1/CL2, LF3 CL1/CL2, | ||
| Normalmente utilizzare: CS A105/SA 105N | ||
| DIN | SS 304/304L,316/316L, Acciaio inossidabile 1.4301, 1.4404, SAF2205, SAF2507,CS RST37.2;S235JR | |
| GOST | SS 304/304L,316/316L CS CT20;16MN; | |
| IT | SS 304/304L,316/316L CS RST37.2;S235JR;C22.8 | |
| JIS | SS 304/304L, 316/316L CS SS400,SF440, | |
| Che cavolo | SS 304/304L,316/316L CSRST37.2;S235JR;C22.8;Q235 | |
| UNI | C SS 304/304L,316/316L SRST37.2;S235JR;C22.8;Q235 | |
| SABS | 304/304L,316/316L CSRST37.2;S235JR;Q235 | |
| Pressione | ANSI | Classe 150, 300, 600, 900, 1500 2500 libbre, con spessori saldati di Sch10s, SCH40s, SCH80s, SCH160s.SCHXXS |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| IT | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K,2K,5K,10K,16K,20K,30K,40K | |
| Che cavolo | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600KPA,1000,1600,2500,4000 | |
| Misurare | ANSI | 1/2"-60" |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| IT | DN15-DN2000 | |
| JIS | 15A-1500A | |
| Che cavolo | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| Superficie | Vernice nera a olio, vernice, vernice giallo dorato, olio antiruggine, zincatura, zincatura a freddo e a caldo, ecc., zincatura.cromatura.Trattamento nero, anodizzazione, verniciatura a polvere.punizione, placcatura in ottone.eccetera. | |
Specifiche delle flange e diversi tipi
ASME/ANSI B16.5:
FL ANGIA COLLO A SALDARE, FL ANGIA SLIPON.FLANGIA CIECA.FLANGIA CIECA MOZZO ALTO.
FLANGIA A SALDARE PRESA.FLANGIA GIUNTA, FL ANGIA FILETTATA.FLANGIA GIUNTO TIPO ANELLO.
Classe di pressione: 1 50.300.400.600.900,1500,2500
ASME/ANSI B16.47:
FLANGIA A COLLO A SALDARE, FLANGIA CIECA.
Classe di pressione: 75.150.300.400.600.900
ASME/ANSI B16.36:
FLANGIA ORIFICIO COLLO SALDATURA FL ANGIA, FLANGIA SLIPON, FLANGIA FILETTATA.
Pressione Cass: 300, 400,600,900, 1500,2500
AWWAC207
Flange standard AWWA con anello in acciaio, Classe B* (86 psi)
Flange standard AWWA con anello in acciaio, Classe D* (175-150 psi)
Flange per mozzi in acciaio standard AWWA, Classe D* (175-150 psi)
Flange standard AWWA per mozzo in acciaio, Classe E* (275 psi)
Flange standard AWWA con anello in acciaio, Classe E* (275 psi), flange cieche 275 PSI
Flange standard AWWA con anello in acciaio, Classe F* (300 psi), flange cieche 300 PSI
MSS-SP-44
FLANGIA A COLLO A SALDARE, FLANGIA CIECA ANSI B16.47 SERIE A
Classe di pressione: 75.150.300.400.600.900
JIS B2220/B2291:
FLANGIA DEL COLLO DI SALDATURA, FLANGIA DEL MOZZO DI SLIPON FLANGIA DEL SLIPONPLATE, FLANGIA DI CHIUSURA,
FLANGIA QUADRA.
Classe di pressione: 5K.10K 16K 20K 30K
BS4504SEC3.1
FLANGIA COLLO A SALDARE (111/134).FLANGIA SLIPON CON MOZZO (112),
FLANGIA FILETTATA CON MOZZO (113).FLANGIA ESTREMITÀ TUBO LAPPATA (133) FLANGIA PIASTRA (101).
FLANGIA A PIASTRA SCIOLTA (102) PIASTRA SCIOLTA CON FLANGIA A SALDARE (104).FLANGIA CIECA
(105).
Classe di pressione: da PN2,5 a PN 40
BS1560:
FLANGIA COLLO A SALDARE.FLANGIA A SALDARE PRESA FLANGIA SLIP-ON BOSS FL ANGIA CIECA,
FLANGIA CON BOCCA AVVITATA, FLANGIA LAPPATA.
Classe di pressione: 150.300.400.600.900, 1500.2500
ST 10:
FL ANGIA COLLO A SALDARE.PIASTRA FLANGIA SLIP-ON.AVVITATO, FLANGIA CON BOCCA,
FLANGIA BORSA SLIPON, FLANGIA CIECA.
Tabella: DE,F,H
FLANGIA DIN:
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656, DIN2632 DIN263.DIN2634.
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
Pressione da PN 6 A PN320
AFNOR NFE 29-203:
FLANGIA PIASTRA (01), FLANGIA PIASTRA SCIOLTA (02,03.04) FLANGIA CIECA (05)
FLANGIA A COLLO A SALDARE (111), FLANGIA A SLITTAMENTO CON MOZZO (12) FLANGIA VITE (13).
FLANGIA DI SALDATURA CON PRESA CON MOZZO (14), FLANGIA CON MOZZO SCIOLTO (15),
FLANGIA INTEGRALE (211)
Classe di pressione: ISO-PN 2.5TO PN420
EN092-1.
FLANGIA A PIASTRA SO (Tipo 01) Flange a piastra SCIOLTE (Tipo 02, 04) Flangia cieca (Tipo 05),
Flangia con collo saldato (Tipo 11), Flangia slip-on con mozzo (Tipo 12), Flangia a vite (Tipo 13),
Flangia integrale (Tipo 21)
Classe di pressione: da PN2,5 a PN100
ASME/ANSI B16.9/MSS SP-43: ESTREMITÀ DEL TRONCHETTO.Tipo: A,B,C
UNI2253-67,UNI6091-67,UNI2276-67,UNI2280-67,UNI6089-67 PN6,PN10,PN16,PN25,PN40
GOST 12820-80,GOST 12821-80,Gost Blind
PN6,PN10,PN16,PN25, PN40, PN63, PN100, PN150,PN250
SABS1123
Tecnologia/Come utilizzare e installare i diversi tipi di flangia
FLANGE A COLLO A SALDARE
Sono collegati al tubo mediante una connessione a saldare di testa.Sono
utilizzato quando è richiesto il test a raggi X o se la coppia sui raccordi è massima.
Il suo lungo collo affusolato ottimizza la distribuzione dello stress
FLANGE SLIP-ON
Questo tipo di flange si installano con due cordoni di saldatura, facendo scorrere il tubo all'interno.
Pertanto i costi di installazione sono inferiori, quindi è necessaria meno precisione per il taglio dei tubi.
FLANGE FILETTATE
Solitamente vengono installati con il tubo precedentemente filettato, nei punti dove
non è possibile effettuare saldature.Si sconsiglia l'installazione se sono presenti livelli elevati
variazioni di pressione nel sistema
FLANGE GIUNTE
Scorrono su una guarnizione sovrapposta.Sono comunemente usati dove si trova
necessario smontare per essere pulito o riparato.Costo di smantellamento
diminuisce grazie alla facilità di rotazione della flangia e di allineamento della foratura.
.
FLANGE A SALDARE A PRESA
Questo tipo di flangia è appositamente progettata per diametri inferiori, piccoli e alti
pressioni.Il tubo viene inserito nella flangia fino alla sede e poi viene raccordato
saldato contro il cubo.
FLANGE CIECHE
Le flange cieche vengono utilizzate per le estremità dei tubi e sono imbullonate a uno qualsiasi degli elementi sopra indicati
tipi di flangia.
Il materiale in acciaio inossidabile normalmente utilizzato
Gradi dei materiali: composizione chimica
| Progettazione ASTM | Analisi in % max. | |||||||
| C | Mn | Sì | P | S | Cr | Ni | Mo | |
| F304L F316 F316L F321 |
0,030 0,08 0,030 0,08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0,045 0,045 0,045 0,045 |
0,030 0,030 0,030 0,030 |
18:00 - 20:00 16:00 - 18:00 16:00 - 18:00 17:00 - 19:00 |
8.00 - 13.00 10:00 - 14:00 10:00 - 15:00 9.00 - 12.00 |
2:00 - 3:00 2:00 - 3:00 |
| Progettazione ASTM | Resistenza alla trazione | Limite di fluiditàAllungamento dentro50 mm. | Fatica | Brinell | Charpy – V | |||||
| Durezza (HB) |
Energia J | Temp. di provaºC | ||||||||
| Ksi min. | MPa | Ksi min. | MPa | % minimo | % minimo | minimo 1 provetta |
Media 3 provette |
|||
| A182-07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
SAF2205 (UNS31803)
Composizione chimica%
| C ≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Cr | Ni | Mo | Cu | N |
| 0,03 | 1.0 | 2.0 | 0,03 | 0,02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / | 0,14-0,2 |
prestazione fisica
| Articoli di prova | Prova Temp. | Prestazione | Dati standard |
| Resistenza alla trazione | Temperatura ambiente. | Limite di snervamento s≥ | 450 MPa |
| Resistenza alla trazione h ≥ | 620 MPa | ||
| Allungamento % > | 25 | ||
| Riduzione dell'area => | / | ||
| Valore di impatto KV(J) | Temperatura ambiente. | Laterale | / |
| Durezza Brinell | Temperatura ambiente. | ≤ | 290 |
| Durezza Rockwell | Temperatura ambiente. | ≥ | / |
SAF2507(UNS32750)
Composizione chimica%
| c ≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Cr | Ni | Mo | Cu ≤ | N |
| 0,03 | 0,8 | 1.2 | 0,03 | 0,015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0,5 | 0,24-0,32 |
prestazione fisica
| Articoli di prova | Prova Temp. | Prestazione | Dati standard | |
| Trazione | Temperatura ambiente. | Forza di snervamento | Ø≤55 Rm≥ | 550 MPa |
| Ø >55 Rm≥ | 515 MPa | |||
| Resistenza alla trazione | Ø≤55 R0.002 ≥ | 800 MPa | ||
| Ø >55 R0.002≥ | 760 MPa | |||
| Allungamento A%(4D) > | Ø≤55≥ | 15 | ||
| Ø >55 ≥ | 15 | |||
| Durezza Brinell HB | Temperatura ambiente. | Ø ≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
Processo di produzione della flangia/procedura di fabbricazione
Applicazione/Utilizzo
Una flangia è un metodo per collegare tubi, valvole, pompe e altre apparecchiature per formare un sistema di tubazioni per convogliare acqua, vapore, aria, gas e petrolio.Fornisce inoltre un facile accesso per la pulizia, l'ispezione o la modifica.
Foto della flangia per la spedizione
Flange slip-on, CL150LBS, flange filettate, flange RJ 1500LBS, flangia Weld Neck CL2500LBS, ecc.
