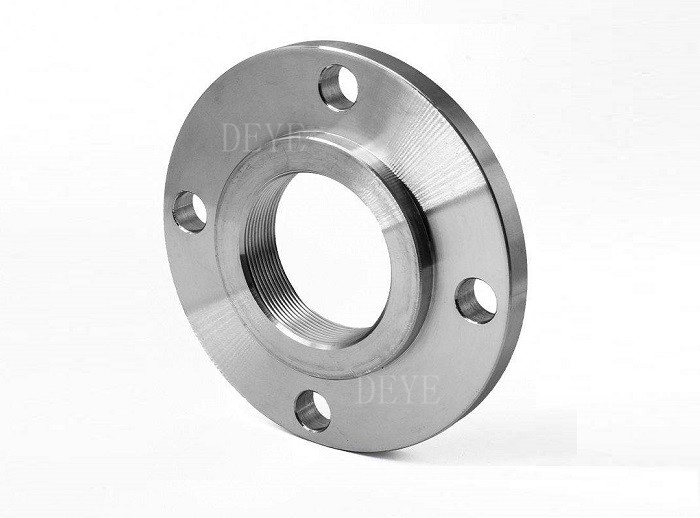

DIN EN1092-1 UNI Flancia per tubi in acciaio inossidabile con PN10 PN16 PN25
| Luogo di origine | Cina |
|---|---|
| Marca | DEYE |
| Certificazione | ISO9001:2015 PED |
| Numero di modello | ZJD-F-TH07 |
| Document | Product Brochure PDF |
| Quantità di ordine minimo | 10 pezzi |
| Prezzo | USD2-USD100 each |
| Imballaggi particolari | Casi Piega-di legno di fumigazione |
| Tempi di consegna | 25-30 giorni per produzione di ordine |
| Termini di pagamento | T/T, L/C, D/P |
| Capacità di alimentazione | 200ton ogni mese |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Norme | ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST. | Materiale | SS316, SS316L, SS304/304L, DUPLEX SS UNS31803, UNS32750, 904L, INCONEL625, |
|---|---|---|---|
| Dimensione | 1/2" (DN15) ~ 48" (DN1200) | Tipologie | collo di saldatura, scivolare, cieco, saldatura a presa, filettato, giunzione del giro, occhiali, pa |
| Pressione nominale | Classe 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | ||
| Evidenziare | Flancella di tubi in acciaio inossidabile UNI,PN10 Flange di tubi in acciaio inossidabile,Flanche PN25 ss |
||
Descrizione di prodotto
DIN EN1092-1 UNI SS FLANGES con PN10,PN16,PN25
La norma europea EN 1092-1 relativa alle flange per tubi stabilisce i requisiti per le flange in acciaio in base alla loro pressione nominale (PN) e dimensione (DN).definisce i diversi tipi di flange e le loro superfici di tenuta, tolleranze, filettatura ed etichettatura.
EN 1092-1 TIPOLO 01 per la flangia di piastra per saldatura,
EN 1092-1 TIPO 02 per flange di piattaforma sciolta con colletto di piattaforma saldato TIPO 32,
EN 1092-1 TIPO 03 per flange di piattaforma sciolta con colletto di piattaforma saldato TIPO 33,
EN 1092-1 TIPO 04 per flange a piastra sciolta con colletto a collo di saldatura TIPO 34,
EN 1092-1 TIPO 05con una lunghezza di 20 mm o più, ma non superiore a:
EN 1092-1 TIPO 11 per la flangia del collo della saldatura
EN 1092-1 TIPO 12 per la flangia di scorrere a filo per la saldatura,
EN 1092-1 TIPO 13 per flange a filettatura a nastro,
EN 1092-1 TIPO 21 per LWN ′ collo di saldatura lungo o flange integrale
EN 1092-1 TYPE 32 per la piastra a colletto saldato, EN 1092-1 TYPE 33 per il colletto corto o la fine del tubo a fascia,
EN1092-1 TIPO 34 per il collare a collo saldato
Informazioni sul prodotto/descrizione del prodotto/informazioni di base/specifica
| Nome del prodotto | DIN EN1092-1 UNI SS FLANGES con PN10,PN16,PN25 | |
| Tipologie |
● Flanche cieche in acciaio inossidabile ● Giubbotti per occhiali in acciaio inossidabile ● Giubbotti in acciaio inox ● Flanche di apertura in acciaio inossidabile ● Flangelle scivolose in acciaio inossidabile ● Flangelli di saldatura a presa in acciaio inossidabile ● Flangelli per collo di saldatura in acciaio inossidabile ● Flanche piatte in acciaio inossidabile ● Flangelle di acciaio inox ● Flangelle a filo in acciaio inossidabile ● Flanche di leghe in acciaio inox ● Acciaio inossidabile a filo ● Flangelli per collo di saldatura in acciaio inossidabile serie A o B ● Flanche quadrate in acciaio inossidabile ● Flanchette di scanalatura e di lingua in acciaio inossidabile ● Flangelle di pala in acciaio inossidabile ● Acciaio inossidabile ● Flanche di superficie rialzate in acciaio inossidabile ● Flanche RTJ in acciaio inossidabile ● Anello di separazione per flange di tubi in acciaio inossidabile |
|
| Finitura del viso | Flat Face (FF), Raised Face (RF), Ring Type Joint (RTJ), LM, TF,GF | |
| Materiale | ANSI | Acciaio inossidabile SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 |
| Acciaio legato: WHPY45/52/65/80/A 182 grado F 5, A 182 grado F 9, A 182 grado F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (flancella cieca per occhiali, anello spazzatore/flancella a spade), | ||
| Acciai per servizio a bassa temperatura: A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2, | ||
| Uso normale: CS A105/SA 105N | ||
| DIN | SS 304/304L, 316/316L, acciaio inossidabile1.4301, 1.4404, SAF2205, SAF2507, CS RST37.2"S235JR | |
| GOST | SS 304/304L,316/316L CS CT20;16MN; | |
| Classificazione | SS 304/304L, 316/316L CS RST37.2S235JR;C22.8 | |
| JIS | SS 304/304L, 316/316L CS SS400,SF440, | |
| BS | SS 304/304L, 316/316L CSRST37.2S235JR;C22.8"Q235 | |
| UNI | C SS 304/304L, 316/316L SRST37.2S235JR;C22.8"Q235 | |
| SABS | 304/304L, 316/316L CSRST37.2"S235JR;Q235 | |
| Pressione | ANSI | Classe 150, 300, 600, 900, 1500 2500 libbre, con spessore di saldatura di Sch10s, SCH40s, SCH80s, SCH160s. |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| GOST | PN6,PN10,PN16,PN25 | |
| Classificazione | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600 KPA,1000,1600,2500,4000 | |
| Dimensione | ANSI | 1/2 ¢ 60 ¢ |
| DIN | DN15-DN2000 | |
| GOST | DN10-DN1600 | |
| Classificazione | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| Superficie | Vernice nera, vernice, vernice gialla dorata, olio antirruggine, galvanizzazione, galvanizzazione a freddo e caldo, ecc.rivestimento in ottone. ecc. | |
Flanges Specifica e diversi tipi
ASME/ANSI B16. 5:
Saldatura del collo, flange, flange, flange cieca, flange cieca, flange cieca.
Flancella di fusione a soccetto, flangella di giunzione, flangella di giunzione a filo, flangella di tipo anello.
Classe di pressione: 150.300,400- 600.900,1500,2500
ASME/ANSI B16.47:
Saldatura della fiancata, fiancata cieca.
Classe di pressione: 75,150300, 400.600,900
ASME/ANSI B16.36:
Saldatura a fiocco orificiale, fiocco a filo.
Pressione Cass: 300, 400,600,900, 1500,2500
AWWAC207
Flanche di anello in acciaio standard AWWA, classe B* (86 psi)
Flanche di anello in acciaio standard AWWA, classe D* (175-150 psi)
Flanze di mozzo in acciaio standard AWWA, classe D* (175-150 psi)
Flanche di mozzo in acciaio standard AWWA, classe E* (275 psi)
Flanze standard AWWA per anelli in acciaio, classe E* (275 psi), flange cieche 275 psi
Flanze di anello in acciaio standard AWWA, classe F* (300 psi), flange cieche 300 psi
MSS-SP-44
Saldatura di flangia del collo, flangia cieca all'ANSI B16.47 SERIE A
Classe di pressione: 75,150300, 400.600,900
JIS B2220/B2291:
Flancella del collo salda, flange del centro del filo di scatto, flange di placcaggio, chiusa,
Flanco quadrato.
Classe di pressione:5K.10K 16K 20K 30K
BS4504SEC3.1
FLAGANZA DEL COLLO di saldatura (111/134).
FLAGANCE di filo a mazzo (113), FLAGANCE di fine tubo a ripiego (133) FLAGANCE di piastra (101).
FLAGNA di piastra sciolta (102) FLAGNA di piastra sciolta con flangna a collo saldo (104).
(105).
Classe di pressione: PN2,5 a PN 40
BS1560:
Scaldo sul collo della saldatura, scivolamento della fionda del collo della saldatura.
Flancella del capo avvitata, Flancella del capo avvitata.
Classe di pressione: 150,300,400,600,900, 1500,2500
BS 10:
Scalpato, capo, scatto, scatto, scatto.
Slip boss flange, flange cieco.
Tabella: D.E, F, H
DIN FLANGE:
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656, DIN2632 DIN263.DIN2634.
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
Pressione da PN 6 a PN 320
AFNOR NFE 29-203:
Flancella di piattaforma (01), Flancella di piattaforma sciolta (02,03.04) FLAGNA cieca (05)
L'indicatore di temperatura deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 1, del regolamento (CE) n. 1025/2009.
Flancia di saldatura a presa a punta (HUBBED SOCKET WELDING FLANGE) (14),Flancia a punta libera (LOOSE HUBBED FLANGE) (15)
FLAGNA INTEGRALE (211)
Classe di pressione: ISO-PN 2.5TO PN420
EN 092-1.
Flancia di piastra SO (tipo 01) Flancia di piastra sciolta (tipo 02, 04) Flancia cieca (tipo 05),
Flancia di collo di saldatura (tipo 11), Flancia di scivolo a manopole (tipo 12), Flancia a vite (tipo 13),
Flange integrale (tipo 21)
Classe di pressione: da PN2,5 a PN100
ASME/ANSI B16.9/MSS SP-43: STUB END. Tipo: A,B,C
UNI2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 PN6,PN10,PN16,PN25,PN40
GOST 12820-80,GOST 12821-80,Gost Blind
PN6,PN10,PN16,PN25, PN40, PN63, PN100, PN150, PN250
SABS1123
Tecnologia/ Come utilizzare e installare i diversi tipi di flange
Flangelli di collo di saldatura
Essi sono collegati al tubo mediante una connessione di saldatura Butt.
utilizzato quando è richiesta una prova a raggi X o se la coppia sopra le unioni è massima.
Il suo lungo collo conico ottimizza la distribuzione dello stress
Flancelle a ripiego
Questo tipo di flange è installato con due perline di saldatura, che fanno scivolare il tubo all'interno.
I costi di installazione sono quindi inferiori e per il taglio dei tubi è necessaria una minore precisione.
Flangelli a filo
Essi sono di solito installati con il tubo previamente filettato, in luoghi dove
Non si consiglia di installare se ci sono elevate
variazioni di pressione nel sistema
Flanche articolate
Sono utilizzati comunemente dove si trova una tenuta sovrapposta.
Il costo di smontaggio
diminuisce a causa della facilità di rotazione della flangia e dell'allineamento della perforazione.
.
Flanghe di saldatura a soccette
Questo tipo di flange è stato progettato specialmente per i piccoli diametri più bassi e per i
Il tubo viene inserito nella flangia fino al sedile e poi è filettato
saldata contro il cubo.
Flanche cieche
Le flange cieche sono utilizzate per le estremità dei tubi, e sono avvitate a uno qualsiasi dei sopra
tipi di flange.
Il materiale in acciaio inossidabile normalmente utilizzato
Classi di materiale: Composizione chimica
| Progettazione ASTM | Analisi in % max. | |||||||
| C | M | - Sì. | P | S | Cr | Ni | Mo. | |
| F304 L F316 F316L F321 |
0.030 0.08 0.030 0.08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 20.00 16.00 - 18.00 16.00 - 18.00 17.00 - 19.00 |
8.00 - 13.00 10.00 - 14.00 10.00 - 15.00 9.00 - 12.00 |
2.00 - 3.00 2.00 - 3.00 |
| Progettazione ASTM | Resistenza alla trazione | Limite di fluiditàAllungamento in50 mm. | Lo stress. | Brinell | Charpy - V | |||||
| Durezza (HB) |
Energia J | Temperatura di prova. oC | ||||||||
| Ksi min. | MPa | Ksi min. | MPa | % min. | % min. | Un minuto. 1 provetta |
Media 3 provette |
|||
| A182 - 07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
SAF2205 (UNS31803)
Composizione chimica in %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Cr | Ni | Mo. | Cu | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / | 0.14-0.2 |
prestazioni fisiche
| Prodotti di prova | Temperatura di prova. | Prestazioni | Dati standard |
| Resistenza alla trazione | Temperatura della stanza. | Forza di resa s≥ | 450 Mpa |
| Resistenza alla trazione h ≥ | 620 Mpa | ||
| % di allungamento > | 25 | ||
| Riduzione della superficie=> | / | ||
| Valore d'impatto KV (J) | Temperatura della stanza. | Lattorale | / |
| Durezza di Brinell | Temperatura della stanza. | ≤ | 290 |
| Durezza Rockwell | Temperatura della stanza. | ≥ | / |
SAF2507 ((UNS32750)
Composizione chimica in %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni | Mo. | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
prestazioni fisiche
| Prodotti di prova | Temperatura di prova. | Prestazioni | Dati standard | |
| Strassatura | Temperatura della stanza. | Forza di resa | Ø≤55 Rm≥ | 550 Mpa |
| Ø > 55 Rm≥ | 515 Mpa | |||
| Resistenza alla trazione | Ø≤55 R0,002 ≥ | 800 Mpa | ||
| Ø > 55 R0,002≥ | 760 Mpa | |||
| Allungamento A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Durezza Brinell HB | Temperatura della stanza. | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
Processo di produzione delle flange/Procedura di fabbricazione
Applicazione/Uso
Una flangia è un metodo per collegare tubi, valvole, pompe e altre attrezzature per formare un sistema di tubazioni per trasportare acqua, vapore, aria, gas e olio.ispezione, o di modifica.
Foto di flange per la spedizione
Flancelle a scivolo, CL150LBS, Flancelle a filo, Flancelle RJ da 1500LBS, Flancelle a collo saldo CL2500LBS, ecc.
