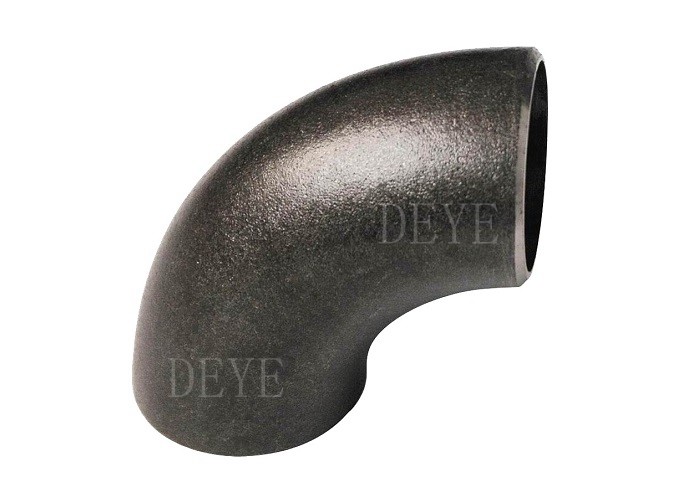

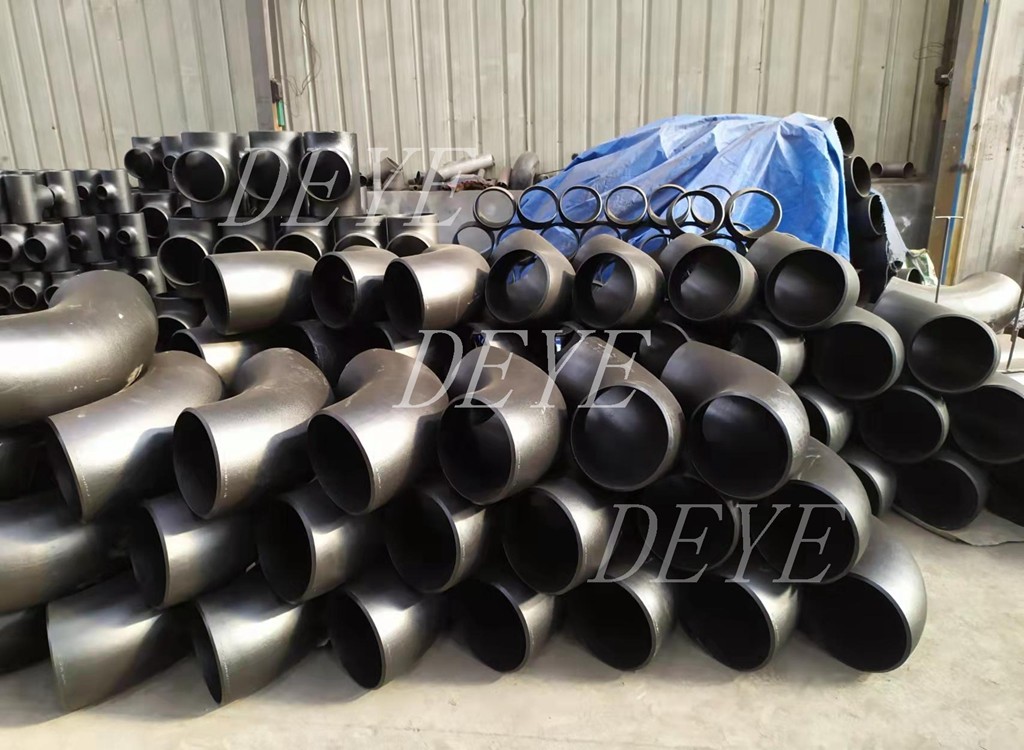

PN10 PN16 Fittings di tubi in acciaio al carbonio LR Elbow With DIN2605

PN10 PN16 Pipe di acciaio al carbonio LR Elbow Con DIN2605

DIN2605/DIN2615/DIN2616/DIN2617/DIN2618/DIN86088/DIN86089/DIN86090 Fitting per tubi in acciaio senza saldatura

Butt-Weld Bw Elbow/Tee/Reducer/Cap/Cross La norma DIN2605 specifica gomiti in acciaio senza cuciture e saldate

Anche se gli spessori delle pareti specificati corrispondono a quelli dei tubi,

Questi accessori non consentono di funzionare alla stessa pressione interna del tubo saldato, ossia hanno un fattore di pressione ridotto.

Altri prodotti: Tali raccordi per tubi sono utilizzati per modificare la direzione del flusso.

- angolazioni di 90 e 45 gradi a causa delle loro elevate esigenze nell'impianto idraulico.

L'inclinazione di 45 gradi è utilizzata principalmente nelle strutture di approvvigionamento idrico, nelle valvole e nei condotti di scarico del ponte.

e reti di condotte industriali chimiche, alimentari, condotte per l'aria condizionata, produzione ortofruttica, agricoltura e impianti di energia solare.

Tipo 2: r=1.0D, Tipo 3: r=1.5D, Tipo 5: r=2.5D, Tipo10 r=5.0D, Tipo 20: r=10.0D

Designazione di un gomito senza cuciture (S) 90 (90) di tipo 3 (3) in conformità della presente norma (1), dove dg è uguale a 88,9 mm
e s è uguale a 2,3 mm, realizzato da materiale appartenente al gruppo G di materiali di cui alla norma DIN 2609 (G):

1) I diametri esterni dei tubi sono stati presi dalla serie 1 della norma ISO 4200.

2) Gli spessori delle pareti specificati per la serie 2, per dimensioni nominali fino a DN1000, sono conformi alla

serie di spessore normale della parete di cui alla norma DIN 2458.

Tubi di fluidi a bassa e media pressione, caldaie, industria petrolifera e del gas naturale, trivellazione, industria chimica,

L'industria elettrica, la costruzione navale, le attrezzature per fertilizzanti e le condotte, le strutture, il settore petrolchimico, quello farmaceutico, ecc.

Designazione: A 234/A 234M ¥ 05 Specifica standard per raccordi per tubi di acciaio al carbonio battuto e acciaio legato per
Servizio a temperatura moderata e alta

La presente specifica riguarda i raccordi in acciaio al carbonio forgiato e in acciaio legato di costruzione senza cuciture e saldate
dall'ultima revisione dell'ASME B16.9, B16.11, MSS SP-79 e MSS SP-95.
e nella fabbricazione di recipienti a pressione destinati al funzionamento a temperature moderate ed elevate.
Le norme MSS devono essere fornite conformemente al requisito supplementare S58 della specifica A 960.

Requisiti chimici (composizone, %)

^{Requisiti di prestazioni meccaniche}

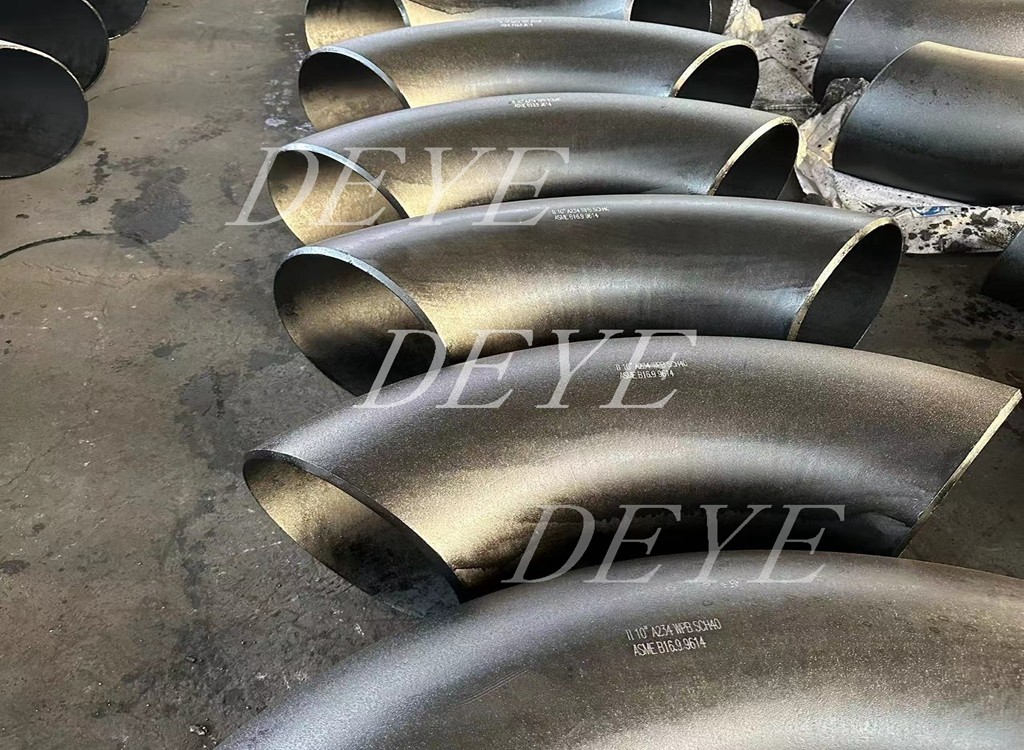

Processo di marcatura e riattrezzatura del gomito

Fabbricazione di manifatture a forma di gomma

Formulario tee Processo e attrezzature

Processo e attrezzature per il riduttore

Processo e attrezzature per il sabbiamento

Processo di beveling

Negozio di pittura

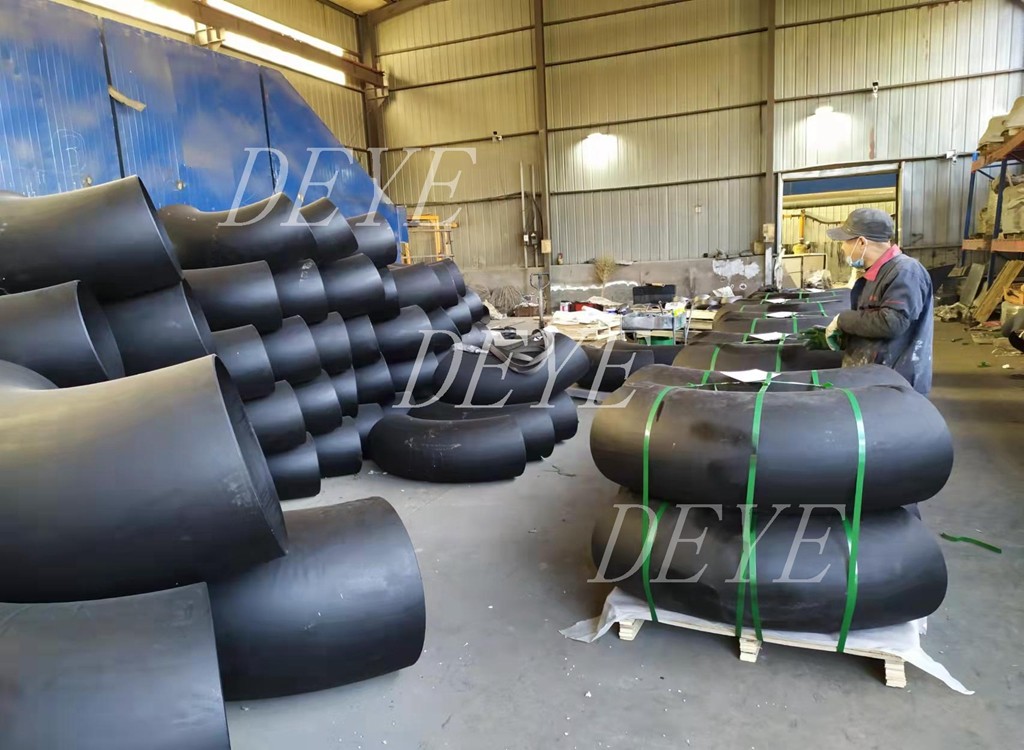

Confezione per spedizione

ASME B16.9 Specifica per accessori saldati a cuffia

La specifica ASME B16.9 è stata progettata per accessori saldati a nastri applicati nei condotti di costruzione industriale.

tee, croce, cappuccio, riduttore, ecc.

Portata standard

La norma comprende le specifiche di NPS 1/2 a NPS 48 (DN15-DN1200) per accessori per tubi fucinati fabbricati in fabbrica

le dimensioni complessive, le tolleranze, i metodi di prova e le marcature.

Apparecchiature speciali

Gli accessori speciali si riferiscono a dimensioni, forme e tolleranze particolari concordate tra acquirente e fabbricante.

Fabbricazione di accessori

Le parti laterali e gli altri accessori fabbricati con saldature per circonferenza o per intersezione sono considerati fabbricazione di tubi

non è stato possibile applicare questa norma.

Le unità di cui all'ASME B16.9 sono indicate sia in unità SI (metriche) che in unità usuali statunitensi.

Norme di riferimento

Non si ritiene pratico identificare l'edizione specifica di ciascuna norma e specifica nei singoli riferimenti.

Un prodotto realizzato in conformità a un'edizione precedente delle norme cui si fa riferimento e in tutti gli altri aspetti conforme a tale norma

verrà considerata soddisfatta.

ASME B16.5: Flanche di tubi e accessori a flangia: NPS 1 ̇2 attraverso NPS 24 standard metrico/pollice

ASME B16.25: per le estremità di saldatura a poppa

ASME B31: Codice per i tubi a pressione

ASME B31.3: Processo di tubazione

ASME B36.10M, tubi di acciaio battuto saldati e senza cuciture

ASME B36.19M, tubi in acciaio inossidabile

Codice ASME per caldaie e recipienti a pressione

ASTM A234/A234M-17, Specifica per accessori per tubi di acciaio al carbonio battuto e acciaio legato per

Servizio a temperatura moderata e alta

ASTM A403/A403M-16, specifiche per accessori per tubi in acciaio inossidabile austenitico lavorato

ASTM A420/A420M-16, Specifica per accessori per tubi di acciaio al carbonio battuto e acciaio legato per

Servizio a bassa temperatura

ASTM A815/A815M-14e1, Specifica per accessori per tubi in acciaio inossidabile ferritici, ferritici/austenitici e martensitici fabbricati

ASTM A960/A960M-16a, specifiche per i requisiti comuni per i raccordi per tubi in acciaio battuto

ASTM E29-13, Pratica per l'uso di cifre significative nei dati di prova per determinare la conformità alle specifiche

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: per altri metalli (alluminio, titanio, nichel e leghe).

D: Il cliente ha richiesto accessori di saldatura a nastri in A105:

R: Il materiale di montaggio più comune in acciaio al carbonio è A234WPB. È equivalente a flange A105,

Tuttavia, non esiste un dispositivo di saldatura A105 o A106 A106 Gr.B è per la qualità del tubo.

I raccordi A234WPB sono realizzati con tubi A106GR.B.

essere Fittings ad alta pressione o flange

D: Il cliente richiede “normalizzazione” di accessori di saldatura a nastri:

R: Anche questo è un'idea sbagliata, poiché le flange sono disponibili in A105 e A105 N, dove N sta per normalizzo.

Tuttavia, non esiste una cosa come A234WPBN.

che il trattamento termico normalizzato processo è stato fatto, in particolare per i gomiti e Tees cliente bisogno

Gli accessori di saldatura a nastri "normalizzati" dovrebbero richiedere accessori WPL6 ad elevata resa e normalizzati come procedura standard.

Domanda: il cliente dimentica di menzionare il programma delle tubazioni:

A: Gli accessori a saldatura a nastri sono venduti per dimensioni di tubo, ma il programma di tubi deve essere specificato per corrispondere all'ID dell'alloggiamento a

Se non viene menzionato alcun programma, si presumerà che sia richiesta una parete standard.

Q. Il cliente dimentica di indicare il supporto di saldatura a nastri saldato o senza cuciture:

R: I raccordi di saldatura a nastri sono disponibili sia in configurazione saldata che senza cuciture.

I raccordi di tubi senza cuciture sono generalmente più costosi.

Non sono comuni nelle dimensioni superiori a 12 ̊.

Sono disponibili nelle dimensioni da 1⁄2 ′′ a 72 ′′ e sono più convenienti dei raccordi senza saldature.

D: Che cosa significa raggio corto (SR) o raggio lungo (LR)?

R: Si sente spesso SR45 gomito o gomito LR45. il 45 o 90 si riferisce all'angolo della curva per il montaggio buttweld

per modificare la direzione del flusso.Un gomito di lungo raggio (comma LR 90 o LR 45) avrà una curva del tubo che

Quindi, un LR 90 da 6 pollici ha un raggio di piegatura pari a 1,5 volte la dimensione nominale del tubo.

Un gomito a raggio corto (SR45 o SR90) ha una curva del tubo che è uguale alle dimensioni del raccordo, quindi un 6 ′′ SR 45

ha un raggio di piegatura pari a 6 ′′ di dimensione nominale del tubo.

D: Cos'è un impianto per tubi 3R o 3D?

R: Innanzitutto, i termini 3R o 3D sono usati come sinonimi.

Un gomito 3R è uguale a gomiti 3D

1Supporto tecnico

2Controllo della qualità delle materie prime.

3- ispezione durante la produzione.

4Il test finale comprende il test di superficie, dimensione, prova PT, prova RT, prova ad ultrasuoni.

5. Rapporto di prova di ogni spedizione

4. Condizioni di consegna flessibili. EXW FOB CIF CFR DDP DDU

5. Modalità di pagamento flessibili: LC. TT. DP

6. pacchetto personalizzato include Logo. Casse Dimensione.

7. 18 mesi Garanzia di qualità.

9- Sostituzione gratuita per via aerea in caso di errore

10. 24 ore per rispondere alle vostre domande
