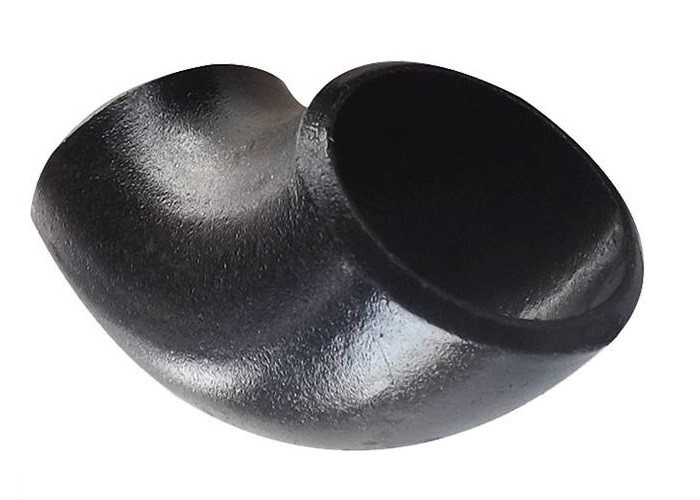

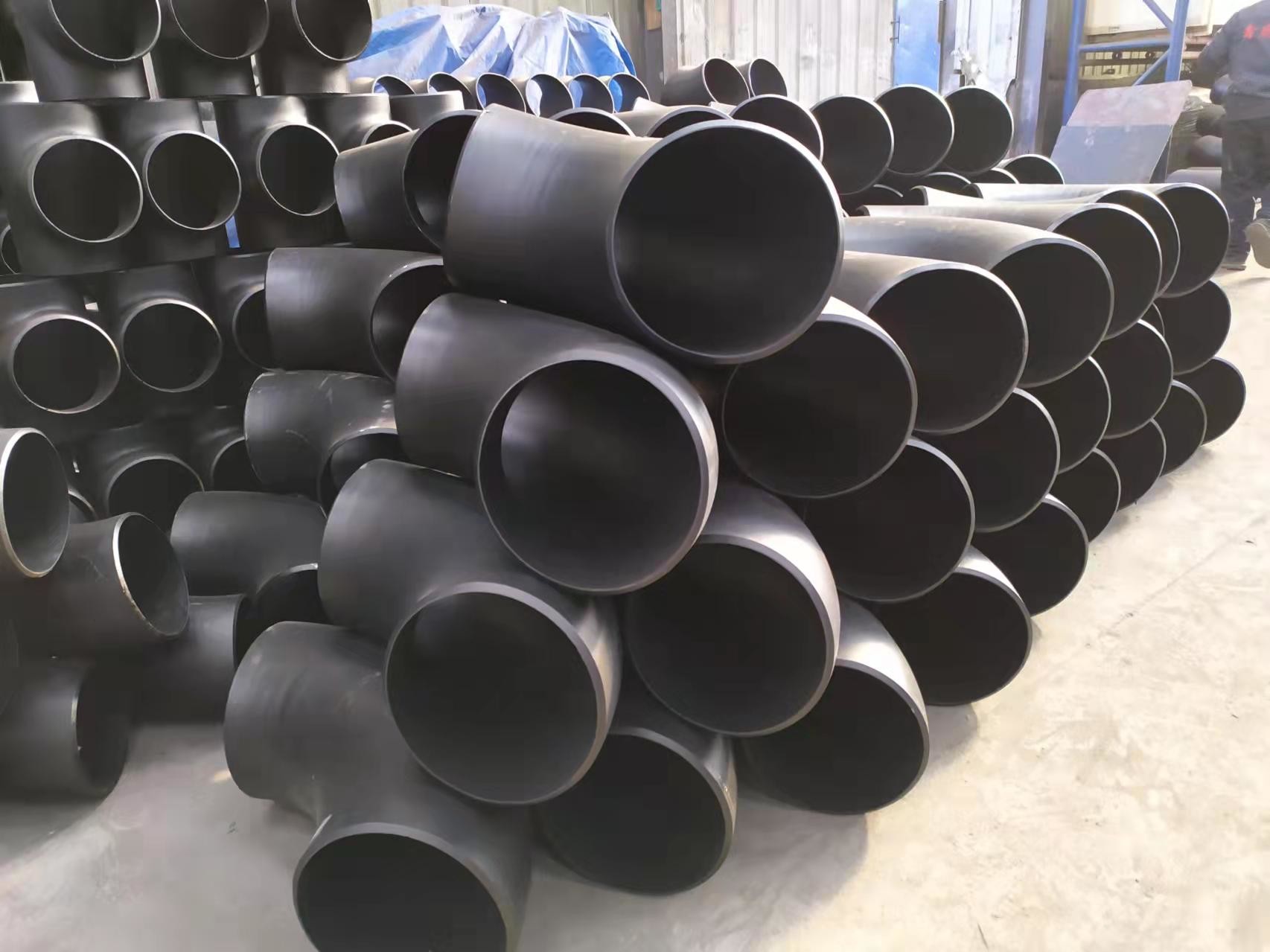

Saldatura a poppa SCH80 Fittings in acciaio in lega per alte temperature ANSI B16.9
Luogo di origine | Cina |
---|---|
Marca | DEYE |
Certificazione | ISO9001:2015 PED |
Numero di modello | PF-EL-C07 |
Document | Product Brochure PDF |
Quantità di ordine minimo | 10 pezzi |
Prezzo | USD0.58-USD100 for seamless fittings |
Imballaggi particolari | casi Piega-di legno, pallet, cartoni |
Tempi di consegna | 5-8 giorni per gli oggetti di riserva |
Termini di pagamento | L/C, T/T, D/P |

Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xNorme | ASME ANSI DIN GOST | Materiale | A335 P5, P9, P11, WPHY65, acciaio in lega, UNS31803 UNS32750 |
---|---|---|---|
Spessore | SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XS, XXS | Dimensione | 1/2» - 72" |
Connessione | Saldatura a poppa BW Saldatura a poppa | Superficie | Finitura nera, finitura svanente, olio antirruggine |
Evidenziare | Saldatura a cuffia di acciaio leggero,Fittings in acciaio tenero SCH80,Fittings per tubi forgiati in acciaio al carbonio |
Saldatura a poppa SCH80 Fittings in acciaio in lega per alte temperature ANSI B16.9
Fittings per tubi in acciaio in lega molle di cromo con materiali dei gradi P1, P5, P9, P11, P22, P91 a forma di gomito, di punta, di croce, di tappo, di riduttore,
Gli accessori in acciaio in lega moly cromato sono ampiamente utilizzati nelle centrali elettriche e nelle centrali nucleari.
e più duro dell'acciaio normale ma meno resistente alla corrosione dell'acciaio inossidabile
Gradi: | Classi di cromo moly P1, P5, P9, P11, P22, P9 |
Specificità | A/SA234 WP1,WP5,WP9,WP11,WP22,WP91 /SA182,F5,F9,F11,F22,F91 |
Tipo | Non confezionati |
Radio di piegatura: | R=1D 2D 3D.5D.6D,8D, 10D o personalizzato |
Distanza | 1/"NB a 48"NB in Sch 10s, 40s, 80s, 160s |
Dimensioni | ANSI/ASME B16.9B16.28.MSS-SP-43 |
Nome dei prodotti |
Lotti in acciaio legato - raggio lungo Acciaio legato 180°LR Curva di ritorno Acciaio legato 180°SR Curve di ritorno Fabbricazione a partire da acciaio Fendine piggabili Accoppiamenti in acciaio legato Tetti di tubi in acciaio in lega Cappucci di ferro legato |
Metodi di prova | Test radiografico senza cuciture/saldate al 100% |
Altri prodotti: Tali raccordi per tubi sono utilizzati per modificare la direzione del flusso.
- angolazioni di 90 e 45 gradi a causa delle loro elevate esigenze nell'impianto idraulico.
L'inclinazione di 45 gradi è utilizzata principalmente nelle strutture di approvvigionamento idrico, nelle valvole e nei condotti di scarico del ponte.
e reti di condotte industriali chimiche, alimentari, condotte per l'aria condizionata, produzione ortofruttica, agricoltura e impianti di energia solare.
L'indice di spessore per i raccordi per tubi ANSI B16.9
Unità: mm
NPS | Dimetro esterno | Spessore diverso con tolleranza di +12,5% | |||||||||
Sch20 | Sch30 | STD | Sch40 | Sch60 | XS | Sch80 | Schl20 | Sch160 | XXS | ||
1/8 | 10. 3 | ️ | ️ | 1. 73 | 1. 73 | ️ | 2. 41 | 2. 41 | ️ | ️ | ️ |
1/4 | 13. 7 | ️ | ️ | 2. 24 | 2. 24 | ️ | 3. 02 | 3. 02 | ️ | ️ | ️ |
3/8 | 17. 1 | ️ | ️ | 2. 31 | 2. 31 | ️ | 3. 20 | 3. 20 | ️ | ️ | ️ |
1/2 | 21. 3 | ️ | ️ | 2. 77 | 2. 77 | ️ | 3. 73 | 3. 73 | ️ | 4. 78 | 7. 47 |
3/4 | 26. 7 | ️ | ️ | 2. 87 | 2. 87 | ️ | 3. 91 | 3. 91 | ️ | 5. 56 | 7. 82 |
1 | 33.4 | ️ | ️ | 3. 38 | 3. 38 | ️ | 4. 55 | 4. 55 | ️ | 6. 35 | 9. 09 |
1 1/4 | 42. 2 | ️ | ️ | 3. 56 | 3. 56 | ️ | 4. 85 | 4. 85 | ️ | 6. 35 | 9. 70 |
1 e 1/2 | 48. 3 | ️ | ️ | 3. 68 | 3. 68 | ️ | 5. 08 | 5. 08 | ️ | 7. 14 | 10. 15 |
2 | 60. 3 | ️ | ️ | 3. 91 | 3. 91 | ️ | 5. 54 | 5. 54 | ️ | 8. 74 | 11. 07 |
2 e mezzo | 73. 0 | ️ | ️ | 5. 16 | 5. 16 | ️ | 7. 01 | 7.01 | ️ | 9. 53 | 14. 02 |
3 | 88. 9 | ️ | ️ | 5. 49 | 5. 49 | ️ | 7. 62 | 7. 62 | ️ | 11. 13 | 15. 24 |
3 e mezzo | 101. 6 | ️ | ️ | 5. 74 | 5. 74 | ️ | 8. 08 | 8. 08 | ️ | ️ | ️ |
4 | 114. 3 | ️ | ️ | 6.02 | 6. 02 | ️ | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
5 | 141. 3 | ️ | ️ | 6. 55 | 6. 55 | ️ | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
6 | 168. 3 | ️ | ️ | 7. 11 | 7. 11 | ️ | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | ️ |
16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | ️ |
18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | ️ |
20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | ️ |
22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | ️ | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | ️ |
24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | ️ |
26 | 660.4 | 12. 70 | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | ️ | 12. 70 | ️ | ️ | ️ | ️ |
38 | 965.2 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
40 | 1016. 0 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
42 | 1066. 8 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
44 | 1117. 6 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
46 | 1168.4 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
48 | 1219. 2 | ️ | ️ | 9. 53 | ️ | ️ | 12. 70 | ️ | ️ | ️ | ️ |
Tabella 1 Dimensioni dei gomiti a raggio lungo
Nota generale: tutte le dimensioni sono espresse in millimetri.
Dimensione normale del tubo (NPS) | Diametro esterno a Bevel | 90 gradi gomiti, A | 45 gradi, gomiti, B |
1/2 | 21.3 | 38 | 16 |
3/4 | 26.7 | 38 | 19 |
1 | 33.4 | 38 | 22 |
1 1/4 | 42.2 | 48 | 25 |
1 e 1/2 | 48.3 | 57 | 29 |
2 | 60.3 | 76 | 35 |
2 e mezzo | 73.0 | 95 | 44 |
3 | 88.9 | 114 | 51 |
3 e mezzo | 101.6 | 133 | 57 |
4 | 114.3 | 152 | 64 |
5 | 141.3 | 190 | 79 |
6 | 168.3 | 229 | 95 |
8 | 219.1 | 305 | 127 |
10 | 273.0 | 381 | 159 |
12 | 323.8 | 457 | 190 |
14 | 355.6 | 533 | 222 |
16 | 406.4 | 610 | 254 |
18 | 457.0 | 686 | 286 |
20 | 508.0 | 762 | 318 |
22 | 559.0 | 838 | 343 |
24 | 610.0 | 914 | 381 |
26 | 660.0 | 991 | 406 |
28 | 711.0 | 1 067 | 438 |
30 | 762.0 | 1 143 | 470 |
32 | 813.0 | 1 219 | 502 |
34 | 864.0 | 1 295 | 533 |
36 | 914.0 | 1 372 | 565 |
38 | 965.0 | 1 448 | 600 |
40 | 1016!0 | 1 524 | 632 |
42 | 1067.0 | 1 600 | 660 |
44 | 118.0 | 1 676 | 695 |
46 | Un centosessantaquattro.0 | 1 753 | 727 |
48 | 1219!0 | 1 829 | 759 |
Tabella 2 Dimensioni del gomito riduttore a raggio lungo
Dimensione nominale del tubo (NPS) | Diametro esterno a Bevel | Da centro a fine, A | Dimensione nominale del tubo (NPS) | Diametro esterno a Bevel | Da centro a fine, A | ||
Large End | Piccola fine | Large End | Piccola fine | ||||
2 x 1-1/2" | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
2 x 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
2 x 1" | 60.3 | 33.4 | 76 | 10 x 5 | 273.0 | 141.3 | 381 |
2-1/2 x 2" | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
2 1/2 x 1 1/2" | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
2 1/2 x 1-1/4" | 73.0 | 42.2 | 95 | 12 x 6 | 323.8 | 168.3 | 457 |
3 x 2-1/2" | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
3x2" | 88.9 | 60.3 | 114 | 14 x 10 | 355.6 | 273.0 | 533 |
3 x 1-1/2" | 88.9 | 48.3 | 114 | 14 x 8 | 355.6 | 219.1 | 533 |
3-1/2x 3" | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
3 1/2 x 2 1/2" | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
3-1/2 x 2" | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
4 x 3 1/2" | 114.3 | 101.6 | 152 | 18 x 16 | 457.0 | 406.4 | 686 |
4x3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
4 x 2-1/2" | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
4x2" | 114.3 | 60.3 | 152 | 18 x 10 | 457.0 | 273.0 | 686 |
5x4" | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
5 x 3 1/2" | 141.3 | 101.6 | 190 | 20 x 16 | 508.0 | 406.4 | 762 |
5X3" | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
5 x 2-1/2" | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
20 x 10 | 508.0 | 273.0 | 762 | ||||
6x5" | 168.3 | 141.3 | 229 | ||||
6X4" | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
6 x 3 1/2" | 168.3 | 101.6 | 229 | 24 x 20 | 610.0 | 508.0 | 914 |
6x3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
24 x 16 | 610.0 | 406.4 | 914 | ||||
8x6" | 219.1 | 168.3 | 305 | 24 x 14 | 610.0 | 355.6 | 914 |
8x5" | 219.1 | 141.3 | 305 | 24 x 12 | 610.0 | 323.8 | 914 |
8X4" | 219.1 | 114.3 | 305 | • •· | • - • | •. • | - Sì. |
Tabella 3 Dimensioni del raggio lungo Ritorna Tabella 4 Dimensioni del raggio corto gomiti
Dimensione nominale del tubo NPS | Diametro esterno a Bevel | Centro-centro | Di fronte a faccia | Dimensione nominale del tubo | Diametro esterno a Bevel | Da centro a fine, |
K. | (NPS) | A | ||||
1/2 | 21.3 | 76 | 48 | |||
3/4 | 26.7 | 76 | 51 | |||
1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
1 e 1/2 | 48.3 | 114 | 83 | 1 e 1/2 | 48.3 | 38 |
2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
2 e mezzo | 73.0 | 190 | 132 | 2 e mezzo | 73.0 | 64 |
3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
3 e mezzo | 101.6 | 267 | 184 | 3 e mezzo | 101.6 | 89 |
4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
Tabella 5 Dimensioni del raggio corto 180 gradi Ritorna Tabella 6 Dimensioni del gomito 3D
Dimensione nominale del tubo | Diametro esterno | Centro-centro | Di fronte a faccia | Dimensione del tubo | Diametro esterno | 90 gradi gomiti | 45 gradi gomiti |
(NPS) | 0 | K. | (NPS) | a Bevel | A | B | |
1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
1-1/2" | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
2 | 60.3 | 102 | 81 | 1 e 1/2 | 48.3 | 114 | 47 |
2 1/2" | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
3 | 88.9 | 152 | 121 | 2 e mezzo | 73.0 | 190 | 79 |
3 1/2" | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
4 | 114.3 | 203 | 159 | 3 e mezzo | 101.6 | 267 | 111 |
5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
NOTE GENERALE:Tutte le dimensioni sono espresse in millimetri. | 24 | 610.0 | 1 829 | 757 | |||
26 | 660.0 | 1 981 | 821 | ||||
28 | - Alle sette.0 | 2 134 | 883 | ||||
30 | 762.0 | 2 286 | 964 | ||||
32 | 813.0 | 2 438 | 1 010 | ||||
34 | 864.0 | 2 591 | 1 073 | ||||
36 | 914.0 | 2 743 | 1 135 | ||||
38 | 965.0 | 2 896 | 1 200 | ||||
40 | 1016!0 | 3 048 | 1 264 | ||||
42 | 1067.0 | 3 200 | 1 326 | ||||
44 | 118.0 | 3 353 | 1 389 | ||||
46 | Un centosessantaquattro.0 | 3 505 | 1 453 | ||||
48 | 1219!0 | 3 658 | 1 516 |
Tubi di fluidi a bassa e media pressione, caldaie, industria petrolifera e del gas naturale, trivellazione, industria chimica,
L'industria elettrica, la costruzione navale, le attrezzature per fertilizzanti e le condotte, le strutture, il settore petrolchimico, quello farmaceutico, ecc.
Designazione: A 234/A 234M ¥ 05 Specifica standard per raccordi per tubi di acciaio al carbonio battuto e acciaio legato per
Servizio a temperatura moderata e alta
La presente specifica riguarda i raccordi in acciaio al carbonio forgiato e in acciaio legato di costruzione senza cuciture e saldate
dall'ultima revisione dell'ASME B16.9, B16.11, MSS SP-79 e MSS SP-95.
e nella fabbricazione di recipienti a pressione destinati al funzionamento a temperature moderate ed elevate.
Le norme MSS devono essere fornite conformemente al requisito supplementare S58 della specifica A 960.
Requisiti chimici (composizone, %)
Grado e materiale | C | M | P | S | Silicio | Cromo | Acido di potassio | Altri prodotti | Acciaio |
WPBB,C,D,E,F0.30 max. | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 minuti | 0.40 max. | 0.15 max. | 0.40 max. | 0.40 max. | |
WPCC,D,E,F0.35 max. | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 minuti | 0.40 max. | 0.15 max. | 0.40 max. | 0.40 max. | |
WP1 | 0.28 max. | 0.30 ‰ 0.90 | 0.045 | 0.045 | 0.10 ¢ 0.50 | . . . | 0.44 ¢ 0.65. . . . . . | ||
WP12 CL1, | 0.05 ¢0.20 | 0.30 ‰ 0.80 | 0.045 | 0.045 | 0.60 massimo | 0.80 ¢1.25 | 0.44 ¢ 0.65. . . . . . | ||
WP12 CL2 | |||||||||
WP11 CL1 | 0.05 ¢0.15 | 0.30 ‰ 0.60 | 0.03 | 0.03 | 0.50 ¢1.00 | 1.00 ¥1.50 | 0.44 ¢ 0.65. . . . . . | ||
WP11 CL2, | 0.05 ¢0.20 | 0.30 ‰ 0.80 | 0.04 | 0.04 | 0.50 ¢1.00 | 1.00 ¥1.50 | 0.44 ¢ 0.65. . . . . . | ||
WP11 CL3 | |||||||||
WP22 CL1, | 0.05 ¢0.15 | 0.30 ‰ 0.60 | 0.04 | 0.04 | 0.50 al massimo | 1.90 ¢2.60 | 0.87 ¢ 1.13. . . . . . | ||
WP22 CL3 | |||||||||
WP5 CL1, | 0.15 max. | 0.30 ‰ 0.60 | 0.04 | 0.03 | 0.50 al massimo | 4.06.0 | 0.44 ¢ 0.65. . . . . . | ||
WP5 CL3 | |||||||||
WP9 CL1, | 0.15 max. | 0.30 ‰ 0.60 | 0.03 | 0.03 | 1.00 massimo | 8.0 ¢10.0 | 0.90 ¢ 1.10. . . . . . | ||
WP9 CL3 | |||||||||
0.20 max. | 0.40 ¢1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | |
WP91 | 0.08'0.12 | 0.30 ‰ 0.60 | 0.02 | 0.01 | 0.20 ̊0.50 | 8.0 ¢9.5 | 0.85 ¢1.05 | 0.40 max. | . . . |
WP911 | 0.09 ¢ 0.13 | 0.30 ‰ 0.60 | 0.02 | 0.01 | 0.10 ¢ 0.50 | 8.5 ¢9.5 | 0.90 ¢1.10 | 0.40 max. |
. .
|
Requisiti di prestazioni meccaniche
WPC | WP11 CL1 | WP11 CL3 | |||||||
Grado e simbolo di marcatura | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
WP9 CL1 | WP9 CL3 | ||||||||
Resistenza alla trazione, intervallo ksi [MPa] | 60 ¢ 85 | 70 ‰ 95 | 55 ¢ 80 | 60 ¢ 85 | 63 ¢ 88 | 75 ¢ 100 | 85 ¥ 110 | 90 ¢ 120 | 60 ¢ 85 |
[415 ¥585] | [485 ¢ 655] | [380550] | [415 ¥585] | [435?? 605] | [520?? 690] | [585 ¢ 760] | [620?? 840] | [415 ¥585] | |
Forza di resa, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
(0,2% di spostamento o 0,5% di estensione sotto carico) |
ASME B16.9 Specifica per accessori saldati a cuffia
La specifica ASME B16.9 è stata progettata per accessori saldati a nastri applicati nei condotti di costruzione industriale.
tee, croce, cappuccio, riduttore, ecc.
Portata standard
La norma comprende le specifiche di NPS 1/2 a NPS 48 (DN15-DN1200) per accessori per tubi fucinati fabbricati in fabbrica
le dimensioni complessive, le tolleranze, i metodi di prova e le marcature.
Apparecchiature speciali
Gli accessori speciali si riferiscono a dimensioni, forme e tolleranze particolari concordate tra acquirente e fabbricante.
Fabbricazione di accessori
Le parti laterali e gli altri accessori fabbricati con saldature per circonferenza o per intersezione sono considerati fabbricazione di tubi
non è stato possibile applicare questa norma.
Le unità di cui all'ASME B16.9 sono indicate sia in unità SI (metriche) che in unità usuali statunitensi.
Norme di riferimento
Non si ritiene pratico identificare l'edizione specifica di ciascuna norma e specifica nei singoli riferimenti.
Un prodotto realizzato in conformità a un'edizione precedente delle norme cui si fa riferimento e in tutti gli altri aspetti conforme a tale norma
verrà considerata soddisfatta.
ASME B16.5: Flanche di tubi e accessori a flangia: NPS 1 ̇2 attraverso NPS 24 standard metrico/pollice
ASME B16.25: per le estremità di saldatura a poppa
ASME B31: Codice per i tubi a pressione
ASME B31.3: Processo di tubazione
ASME B36.10M, tubi di acciaio battuto saldati e senza cuciture
ASME B36.19M, tubi in acciaio inossidabile
Codice ASME per caldaie e recipienti a pressione
ASTM A234/A234M-17, Specifica per accessori per tubi di acciaio al carbonio battuto e acciaio legato per
Servizio a temperatura moderata e alta
ASTM A403/A403M-16, specifiche per accessori per tubi in acciaio inossidabile austenitico lavorato
ASTM A420/A420M-16, Specifica per accessori per tubi di acciaio al carbonio battuto e acciaio legato per
Servizio a bassa temperatura
ASTM A815/A815M-14e1, Specifica per accessori per tubi in acciaio inossidabile ferritici, ferritici/austenitici e martensitici fabbricati
ASTM A960/A960M-16a, specifiche per i requisiti comuni per i raccordi per tubi in acciaio battuto
ASTM E29-13, Pratica per l'uso di cifre significative nei dati di prova per determinare la conformità alle specifiche
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: per altri metalli (alluminio, titanio, nichel e leghe).
D: Il cliente ha richiesto accessori di saldatura a nastri in A105:
R: Il materiale di montaggio più comune in acciaio al carbonio è A234WPB. È equivalente a flange A105,
Tuttavia, non esiste un dispositivo di saldatura A105 o A106 A106 Gr.B è per la qualità del tubo.
I raccordi A234WPB sono realizzati con tubi A106GR.B.
essere Fittings ad alta pressione o flange
D: Il cliente richiede normalizzazione di accessori di saldatura a nastri:
R: Anche questo è un'idea sbagliata, poiché le flange sono disponibili in A105 e A105 N, dove N sta per normalizzo.
Tuttavia, non esiste una cosa come A234WPBN.
che il trattamento termico normalizzato processo è stato fatto, in particolare per i gomiti e Tees cliente bisogno
Gli accessori di saldatura a nastri "normalizzati" dovrebbero richiedere accessori WPL6 ad elevata resa e normalizzati come procedura standard.
Domanda: il cliente dimentica di menzionare il programma delle tubazioni:
A: Gli accessori a saldatura a nastri sono venduti per dimensioni di tubo, ma il programma di tubi deve essere specificato per corrispondere all'ID dell'alloggiamento a
Se non viene menzionato alcun programma, si presumerà che sia richiesta una parete standard.
Q. Il cliente dimentica di indicare il supporto di saldatura a nastri saldato o senza cuciture:
R: I raccordi di saldatura a nastri sono disponibili sia in configurazione saldata che senza cuciture.
I raccordi di tubi senza cuciture sono generalmente più costosi.
Non sono comuni nelle dimensioni superiori a 12 ̊.
Sono disponibili nelle dimensioni da 1⁄2 ′′ a 72 ′′ e sono più convenienti dei raccordi senza saldature.

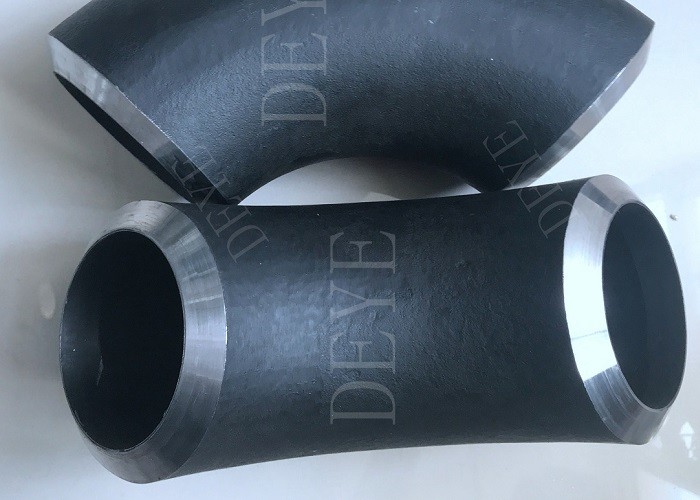

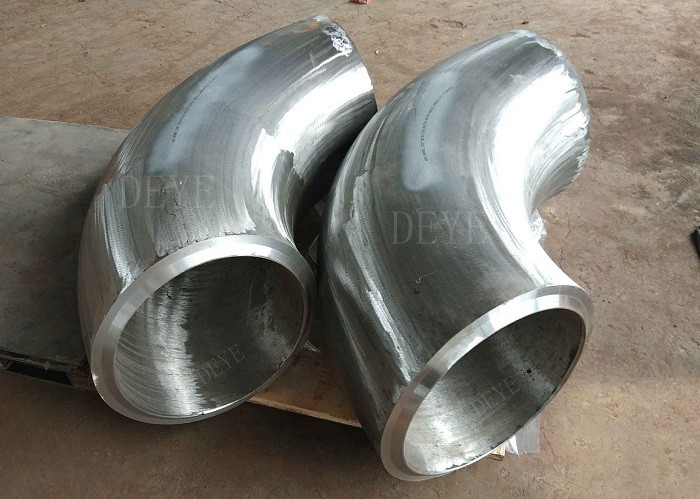

D: Che cosa significa raggio corto (SR) o raggio lungo (LR)?
R: Si sente spesso SR45 gomito o gomito LR45. il 45 o 90 si riferisce all'angolo della curva per il montaggio buttweld
per modificare la direzione del flusso.Un gomito di lungo raggio (comma LR 90 o LR 45) avrà una curva del tubo che
Quindi, un LR 90 da 6 pollici ha un raggio di piegatura pari a 1,5 volte la dimensione nominale del tubo.
Un gomito a raggio corto (SR45 o SR90) ha una curva del tubo che è uguale alle dimensioni del raccordo, quindi un 6 ′′ SR 45
ha un raggio di piegatura pari a 6 ′′ di dimensione nominale del tubo.
D: Cos'è un impianto per tubi 3R o 3D?
R: Innanzitutto, i termini 3R o 3D sono usati come sinonimi.
Un gomito 3R è uguale a gomiti 3D
1Supporto tecnico
2Controllo della qualità delle materie prime.
3- ispezione durante la produzione.
4Il test finale comprende il test di superficie, dimensione, prova PT, prova RT, prova ad ultrasuoni.
5. Rapporto di prova di ogni spedizione
4. Condizioni di consegna flessibili. EXW FOB CIF CFR DDP DDU
5. Modalità di pagamento flessibili: LC. TT. DP
6. pacchetto personalizzato include Logo. Casse Dimensione.
7. 18 mesi Garanzia di qualità.
9- Sostituzione gratuita per via aerea in caso di errore
10. 24 ore per rispondere alle vostre domande
