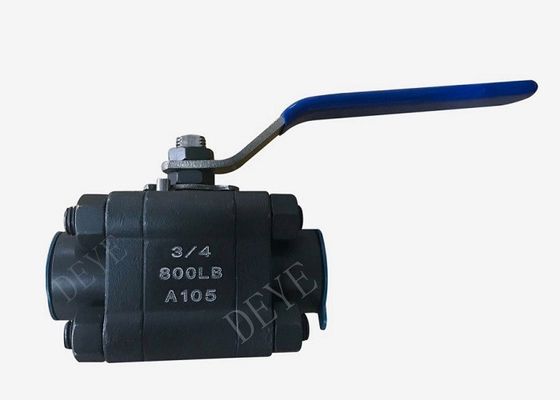

Valvola a sfera di acciaio forgiata con NPT BSPT BV-800-3-4N
| Luogo di origine | Cina |
|---|---|
| Marca | DEYE |
| Certificazione | ISO9001:2015 PED |
| Numero di modello | DY-V-13 |
| Document | Product Brochure PDF |
| Quantità di ordine minimo | 10 pezzi |
| Prezzo | USD2-USD20000 each |
| Imballaggi particolari | il cartone box+ maneggia i casi di legno o i pallet di carton+ |
| Tempi di consegna | 20 giorni per ordine usuale, 7 giorni per gli oggetti immagazzinati |
| Termini di pagamento | T/T, L/C, D/P |
| Capacità di alimentazione | 1000pcs un mese |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Evidenziare | Valvola a gas per olio da 800 libbre,Valvola a gas per olio NPT,Valvole a sfera di acciaio forgiato BSPT |
||
|---|---|---|---|
Descrizione di prodotto
Valvole a sferasono dotati di un disco sferico per aprire e chiudere il flusso del fluido. Sono lo standard industriale per le applicazioni di chiusura delle condotte,poiché la loro progettazione garantisce una tenuta molto stretta e senza perdite anche dopo anni di funzionamento. I due tipi principali di valvole a sfera sono i disegni galleggianti e trunnion (entrata laterale o superiore). Il corpo può essere gettato o forgiato e monolitico o diviso (in 2 o 3 pezzi).34 sono le specifiche chiave.
Informazioni sul prodotto / Descrizione del prodotto / Informazioni di base / Specifica
| Norma API VALVE |
API6D Valvola di ingresso, Valvola di spina e Valvola a sfera API600 Valvole di porta in acciaio con guarnizione a bullone per l'industria petrolifera e del gas naturale API602 Valvole in acciaio forgiato API603 Valvola in acciaio inossidabile API609 Valvola a farfalla API594 Valvola di controllo Wafer, Lug BS1868 Valvola di controllo BS1873//BS 5352 Valvola a sfera fusa e forgiata |
| Tipologie di valvole | Valvole a farfalla, valvole a sfera, valvole a cancello, valvole a frenata, valvole a sfera, valvole a presa, filtri |
|
Valvola a sfera con sfera galleggiante e sfera montata su trunnion, Corpo con 1pc. 2pcs. 3pcs Tipo Split |
|
| Dimensione | 1/2"-48 DN15-DN1200" |
| Terminare la connessione | Flusso di flangia, RF, FF, RTJ, LM, BW, Flusso di filo NPT, BSPT, BSPP, Flusso di presa |
| Intervallo di pressione |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, 1500LBS, 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Superficie | Acid pickling, lucidato, galvanizzato, verniciato, epossidico Power coated |
Grado della lista dei materiali
| Valvole a sfera | |||||
| Norme | ANSI B16.34 / API600 / API6D/ DIN EN | ||||
| Edilizia | Tipo di ingresso laterale, corpo da 2 a 3 pezzi, corpo da 1 a 3 pezzi | ||||
| Tipo di palla | Palla galleggiante da 1/2"-12", Palla montata a trunnion da 2"-48" | ||||
| Connessione | Flanche RF, RTJ, estremità a filo NPT BSPT, estremità a presa, estremità saldate a fondo | ||||
| Pressione | 150-1500LBS, 1000WOG, 2000WOG, 3000WOG | ||||
| Acquatori | Manuale con leva/caccia di cambio; motore elettrico, attuatore pneumatico | ||||
| Materiali delle parti secondo le diverse applicazioni | |||||
| - No, no. | Nome della parte | Acciaio al carbonio | Acciaio inossidabile | SS duplex | Carbonio S |
| 1 | Corpo | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 2 | Cappuccio | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 3 | Palla | A105+ENP//A182-F304 | A182- F316 | SAF2205/2507 | A182-F304 |
| 4 | Stampo | A276-304 | A276 - 316 | SAF2205/2507 | A276-304 |
| 5 | Sedile | A105+ENP | A182- F316 | SAF2205/2507 | A350- LF2+ENP |
| 6 | Inserto del sedile | PTFE riempito di vetro | |||
| 7 | Fermore del sedile | A313- 304 | Inconel X- 750 | Inconel X- 750 | A313- 304 |
| 8 | Anello O del sedile | NPR | Vitone | PTFE | Vitone |
| 9 | Stem O-Ring | NBR 2) | Vitone 2) | PTFE | Vitone 2) |
| 10 | Gascetta del cofano | Grafite+304 | Grafite+316 | PTFE+2205 | Grafite+304 |
| 11 | Cappuccio O-Ring | NBR | Vitone | PTFE | Vitone |
| 12 | Primavera antistatica | A313- 304 | A313- 316 | SAF2205/2507 | A313- 304 |
| 13 | Copertura inferiore | A216- WCB | A182- F316 | SAF2205/2507 | A182-F304 |
| 14 | Cappuccio di bonnet | A193- B7 | A193- B8 | A193- B8 | A320-L7 |
| 15 | Noccioline di cappuccio | A194- 2H | A194- 8 | A194- 8 | A194- 4 |
| 16 | Fabbricazione a partire da: | A276-304 | A276 - 316 | A276 - 316 | A276-304 |
| 17 | Cuscinetto a trunnion | 304+PTFE | 316+PTFE | 316+PTFE | 304+PTFE |
| 18 | Flancella della ghiandola | A216- WCB | A351- CF8M | A351- CF8M | A352- LCB |
| 19 | Bolt della ghiandola | A193- B7 | A193- B8 | A193- B8 | A193- B7 |
| 20 | Targa di arresto | Acciaio al carbonio+Zn | Acciaio al carbonio+Zn | Acciaio al carbonio | |
| 21 | Maniglia | Acciaio al carbonio | |||
Materiale ad alta temperatura CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2F12C1.2WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2F12C1.2WC9, F22C1.3, C5, F5
Materiale a bassa temperatura A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Materiale in lega: bronzo, IN Conoy, DUPLEX SS, lega 20, Hastelloy C 276, Hastelloy B
Prova di pressione tecnica
| Prova della conchiglia | 1.5x pressione di lavoro | ||||
| Prova del sigillo | 1.1x Pressione di lavoro | ||||
| prova in aria per sigillo | 0.6Mpa per via aerea | ||||
| Dimensione della valvola | Durazione minima della prova (sconti) | ||||
| DN | NPS | Conchiglia - No, stasera. 编` |
Sedile posteriore (per le valvole con sedile posteriore Fe_re) | Valvole di controllo di chiusura (API 594) | Chiusura Altre valvole |
| ≤ 50 | ≤ 2" | 15 | 15 | 60 | 15 |
| Da 65 a 150 | 2 1/2" a 6" | 60 | 60 | 60 | 60 |
| Da 200 a 300 | 8"-12" | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥ 14" | 300 | 60 | 120 | 120 |
| a La durata della prova è il periodo di ispezione dopo che la valvola è completamente preparata e sotto piena pressione. | |||||
| Tassi massimi ammissibili di perdita per la prova di chiusura | |||||||
| Dimensione della valvola | Valvole a sedile resistenti | Valvole con sedile in metallo, esclusi i controlli | Valvole di controllo a seduta in metallo | ||||
| DN (mm) |
NPS | Prova liquida (gocce/minuto) | Gas. prova (bolle/minuto) | Prova di liquido (cc/min) | Prova del gas (m3/h) | Prova del gas (ft3/h) | |
| ≤ 50 | ≤ 2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a Per la prova del liquido, 1 ml è considerato equivalente a 16 gocce. b Non deve esserci alcuna perdita per la durata minima di prova specificata. Per la prova del liquido, 0 gocce significa nessuna perdita visibile per la durata minima di prova specificata. Per la prova del gas,0 bolle significa meno di 1 bolla per durata minima di prova specificata. |
|||||||
Pagine del catalogo delle valvole a sfera/elenco delle dimensioni
Applicazione:
La valvola è un prodotto industriale a componente universale ampiamente utilizzato in molte industrie, come petrolio, petrolchimica, chimica, metallurgia, energia, conservazione dell'acqua, costruzione urbana,macchine, carbone, cibo, acqua di mare, petrolio Rafinazione, ambiente, energia.
Vapore, GPL.
Norma di riferimento:
API 600: valvole a carbonio fuso e leghe
API 603: Valvole in acciaio inossidabile
API 602/BS 5352: valvole forgiate
API 6D: valvole a lastra e attraverso condotto per condotte
API 598 e BS EN 12266-1: prova delle valvole
ASME B16.10: dimensioni faccia a faccia per le valvole
ASME B16.5 e ASME B16.47: connessioni a fianco
ASME B16.25: progettazione dei collegamenti di saldatura a poppa
ASME B16.34: Pressione nominale Pressione nominale e temperatura nominale per grado di materiale
ISO 7-1:1994, fili di tubi in cui sono realizzati giunzioni a tenuta di pressione sui fili Parte 1: Dimensioni, tolleranze
e della designazione.
ISO 4200:1991, Tubi di acciaio, saldati e senza cuciture
ISO 5208:1993, Valvole industriali ️ Prova di pressione delle valvole.
ISO 5209:1977, Valvole industriali di uso generale
ISO 5210:1991, Valvole industriali ¥ attrezzature per attuatori di valvole a più giri.
ISO 5752: ?? 1), Valvole metalliche per l'uso in sistemi di tubi a flangia ?? dimensioni faccia a faccia e centro a faccia.
ISO 6708:1995, Componenti di tubazioni Definizione e selezione di DN (dimensioni nominali).
ISO 7005-1:1992, Flancelle metalliche Parte 1: Flancelle in acciaio.
ISO 7268:1983, Componenti dei tubi Definizione della pressione nominale.
ASME B1.1:1989, fili a vite a pollici unificati (formato UN e UNR).
ASME B1.51988 (R1994), fili a vite Acme.
ASME B1.81988 (R1994), fili di vite Stub Acme.
ASME B1.12:1987 (R1992), filettature a vite ️ interferenze di classe 5 ️ filettatura adatta.
ASME B1.20.11983 (R1992), fili per tubi, uso generale (pollici).
ASME B16.5:1996, flange di tubi e accessori a flange.
ASME B16.34:1996, Valvole Flanche, filettature e fine di saldatura.
ASME B18.2.21987 (R1993), dadi quadrati ed esessuali (serie di pollici).
ASTM A193:1996, Specifica per materiali di avvolgimento in acciaio legato e in acciaio inossidabile per il servizio ad alta temperatura.
ASTM A194:1996, Specifica per dadi in acciaio legato e carbonio per bulloni ad alta pressione e ad alta temperatura
Servizio.
ASTM A307:1994, Specifica per bulloni e perni in acciaio al carbonio, resistenza alla trazione 60 000 psi.
MSS SP-55:1985 (R1990), norma di qualità per le fusioni in acciaio, esame visivo della superficie.
1) Da pubblicare (revisione della norma ISO 5752:1982)
