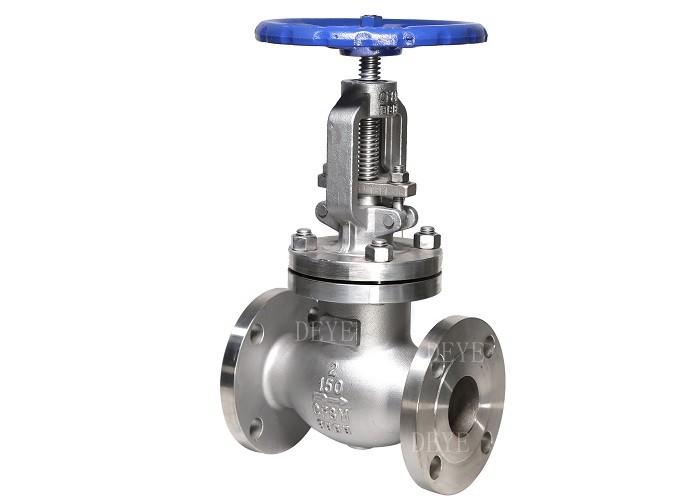

API600 Valvola a gas di olio WCB Valvola a sfera in acciaio inossidabile con 150 lbs 300 lbs
| Luogo di origine | Cina |
|---|---|
| Marca | DEYE |
| Certificazione | ISO9001:2015 PED |
| Numero di modello | DY-V-18 |
| Document | Product Brochure PDF |
| Quantità di ordine minimo | 10 pezzi |
| Prezzo | USD2-USD20000 each |
| Imballaggi particolari | il cartone box+ maneggia i casi di legno o i pallet di carton+ |
| Tempi di consegna | 20 giorni per ordine usuale, 7 giorni per gli oggetti immagazzinati |
| Termini di pagamento | T/T, L/C, D/P |
| Capacità di alimentazione | 1000pcs un mese |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Norme | API600 ANSI B16.34 BS1873 | Materiale | WCB, WC5, W6, WC9, A105, acciaio inossidabile, SS duplex |
|---|---|---|---|
| Pressione | PN6, PN10, PN16, PN25, PN40, PN63/64, PN100, PN150/160, PN250 | Dimensione | 1/2"-16" |
| Tipologie | Cappuccio avvitato, saldatore, sigillo a pressione, sigillo a scarico | Connessione | Flanchi, con saldatura a poppa, BW, con saldatura a presa, SW, filo, NPT, BSPT |
| Evidenziare | Valvola a gas per olio API600,Valvola a gas per olio da 300 libbre,Valvola a sfera in acciaio inossidabile WCB |
||
Descrizione di prodotto

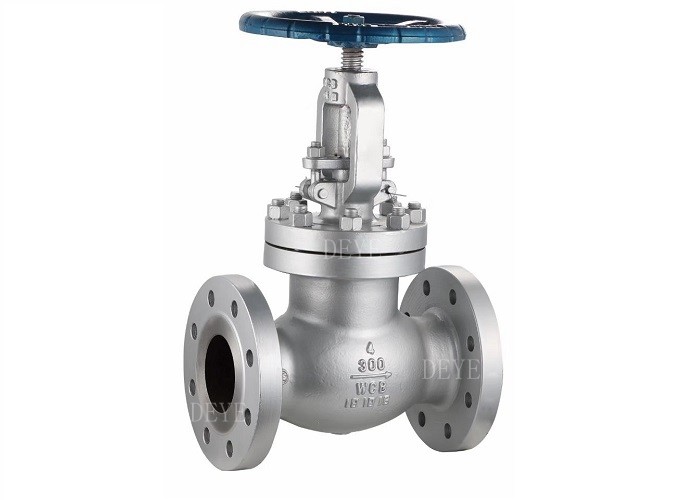

API600 Valvola per olio e gas WCB Valvola globulare in acciaio inossidabile con 150 libbre 300 libbre, 600 libbre, 900 libbre, 1500 libbre
Valvole a sferaè un tipo di valvola utilizzata per regolare il flusso in una condotta, costituita da un elemento di spina o disco mobile e da un sedile anulare fisso in un corpo generalmente sferico
Le valvole a sfera sono chiamate così per la loro forma sferica del corpo con le due metà del corpo separate da un deflettore interno.Questo ha un'apertura che forma un sedile su cui un tappo mobile può essere avvitato per chiudere (o chiudere) la valvolaLa spina è anche chiamata disco.Nelle valvole a sfera, la spina è collegata a un fusto che viene azionato da una vite con una ruota a mano nelle valvole manuali.le valvole a sfera automatizzate utilizzano steli lisci piuttosto che filettati e vengono aperte e chiuse da un gruppo di attuatori.
Informazioni sul prodotto/descrizione del prodotto/informazioni di base/specifica
| Norme |
BS1873//BS 5352 Valvola a sfera fusa e forgiata BS1868 Valvola di controllo API600 Valvole di porta in acciaio con guarnizione a bullone per l'industria petrolifera e del gas naturale API602 Valvole in acciaio forgiato API603 Valvola in acciaio inossidabile API6D Valvola di ingresso, Valvola di spina e Valvola a sfera API609 Valvola a farfalla API594 Valvola di controllo Wafer, Lug |
| Tipologie | Valvole a farfalla, valvole a sfera, valvole a cancello, valvole a frenata, valvole a sfera, valvole a presa, filtri |
| Dimensione | 1/2"-48 DN15-DN1200" valvola globe è 1/2 ′′ a 16 ′′ |
| Terminare la connessione | Flusso di flangia, RF, FF, RTJ, LM, BW, Flusso di filo NPT, BSPT, BSPP, Flusso di presa |
| Intervallo di pressione |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, 1500LBS, 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Superficie | Acid pickling, lucidato, galvanizzato, verniciato, epossidico Power coated |
Lista dei materiali del progetto Grado
| Ingredienti principali | Norme | |||||||
| Casting | Fabbricazione a partire da prodotti della voce 8528 | |||||||
| ASTM | DIN (W-Nr.) | UNS-No. | JIS | ASTM | DIN (W-Nr.) | UNS-No. | JIS | |
| Acciaio inossidabile martenstico | ||||||||
| 13Cr-4Ni-0,8Mo | A743 CA6NM | 1.4313 | Fabbricazione a base di zucchero | SCS6 | A276 S41500 | 1.4313 | S41500 | - E'un' altra cosa. |
| Acciaio inossidabile austenitico | ||||||||
| 18Cr-8Ni | A351 CF8 | 1.4308 | J92600 | SCS13A | A276 304 | 1.4301 | S30400 | SUS 304 |
| 18Cr-8Ni-LS(1) | ||||||||
| 18Cr-8Ni-LC(2) | A351 CF3 | 1.4306 | J92500 | SCS19A | A276 304L | 1.4306 | S30403 | SUS 304L |
| 18Cr-9Ni-2Mo | A351 CF8M | 1.4408 | Glicemia | SCS14A | A276 316 | 1.4401 | S31600 | SUS 316 |
| 18Cr-9Ni-2Mo-LS(1) | ||||||||
| 18Cr-9Ni-2Mo-LC(2) | A351 CF3M | 1.4404 | Classificazione: | SCS16A | A276 316L | 1.4404 | S31603 | SUS 316L |
| 18Cr-10Mi-Nb | A351 CF8C | 1.4552 | Cloruro di sodio | SCS21 | A276 347 | 1.455 | S34700 | SUS 347 |
| 18Cr-12Ni-3,5Mo | A351 CG8M | - E'un' altra cosa. | G93000 | - E'un' altra cosa. | A276 317 | 1.4449 | S31700 | SUS 317 |
| 18Cr-12Ni-3.5Mo-LC(2) | A351 CG3M | - E'un' altra cosa. | Classificazione: | - E'un' altra cosa. | A276 317L | 1.4438 | S31703 | SUS 317L |
| 18Cr-13Ni-4.5Si | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. |
| 21Cr-29Ni-2.5Mo-3.5Cu | A351 CN7M | 1.4536 | J95150 | SCS23 | A473 N08020 | 2.466 | N08020 | - E'un' altra cosa. |
| 21Cr-29Ni-2.7Mo-3.2Cu-LC(2) | A990 CN3MCu | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | |
| 25Cr-20N | A351 CK20 | - E'un' altra cosa. | J94202 | SCS18 | A276 310S | 1.4845 | S31008 | SUS 310S |
| 33Ni-20Cr-45Fe-Nbi | A351 CT15C | 1.4859 | N28820 | - E'un' altra cosa. | B408 N08800 | 1.4876 | N08800 | NCF800 |
| Acciaio inossidabile super austenitico | ||||||||
| 21Cr-24Ni-6.5Mo-N | A351 CN3MN | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | B691 N08367 | - E'un' altra cosa. | N08367 | SUS 836L |
| 25Cr-24Ni-6.5Mo-N | A351 CN3MN mod. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. |
| 20Cr-18Ni-6.5Mo-N-Cu | A351 CK3MCuN | - E'un' altra cosa. | Possono essere utilizzati: | - E'un' altra cosa. | A276 S31254 | - E'un' altra cosa. | S31254 | - E'un' altra cosa. |
| Acciaio inossidabile duplex | ||||||||
| 22Cr-5Ni-3Mo-N | A995 Gr.4A CD3MN | - E'un' altra cosa. | Classificazione: | - E'un' altra cosa. | A276 UNS32205 | 1.4462 | S32205 | SUS 329J3L |
| 25Cr-5Ni-Mo-Cu | A890 Gr.1A CD4MCu | - E'un' altra cosa. | Fabbricazione a base di zucchero | - E'un' altra cosa. | A790 UNS31260 | - E'un' altra cosa. | S31260 | - E'un' altra cosa. |
| Acciaio inossidabile super duplex | ||||||||
| 25Cr-7Ni-3Mo-N | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | SCS10 | A479 S32750 | 1.446 | S32750 | SUS 329J4L |
| 28Cr-7Ni-4Mo-N | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | SCS10 mod. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. | - E'un' altra cosa. |
| 25Cr-7Ni-3Mo-Cu-N-W | A890 Gr.6A CD3MWCuN | 1.4468 | Classificazione: | - E'un' altra cosa. | A479 S32750 | 1.446 | S32750 | - E'un' altra cosa. |
| 25Cr-7Ni-4Mo-N | A890 Gr.5A CE3MN | - E'un' altra cosa. | Possono essere utilizzati: | - E'un' altra cosa. | A479 S32750 | 1.446 | S32750 | - E'un' altra cosa. |
Materiale ad alta temperatura CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2F12C1.2WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2F12C1.2WC9, F22C1.3, C5, F5
Materiale a bassa temperatura A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Materiale in lega: bronzo, IN Conoy, DUPLEX SS, lega 20, Hastelloy C 276, Hastelloy B
Prova di pressione tecnica
| Prova della conchiglia | 1.5x pressione di lavoro | ||||
| Prova del sigillo | 1.1x Pressione di lavoro | ||||
| prova in aria per sigillo | 0.6Mpa per via aerea | ||||
| Dimensione della valvola | Durazione minima della prova (sconti) | ||||
| DN | NPS | Conchiglia |
Sedile posteriore (per le valvole con sedile posteriore Fe_re) | Valvole di controllo di chiusura (API 594) | Chiusura Altre valvole |
| ≤ 50 | ≤ 2" | 15 | 15 | 60 | 15 |
| Da 65 a 150 | 2 1/2" a 6" | 60 | 60 | 60 | 60 |
| Da 200 a 300 | 8"-12" | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥ 14" | 300 | 60 | 120 | 120 |
| a La durata della prova è il periodo di ispezione dopo che la valvola è completamente preparata e sotto piena pressione. | |||||
| Tassi massimi ammissibili di perdita per la prova di chiusura | |||||||
| Dimensione della valvola | Valvole a sedile resistenti | Valvole con sedile in metallo, esclusi i controlli | Valvole di controllo a seduta in metallo | ||||
| DN (mm) |
NPS | Prova liquida (gocce/minuto) | Gas. prova (bolle/minuto) | Prova di liquido (cc/min) | Prova del gas (m3/h) | Prova del gas (ft3/h) | |
| ≤ 50 | ≤ 2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a Per la prova del liquido, 1 ml è considerato equivalente a 16 gocce. b Non deve esserci alcuna perdita per la durata minima di prova specificata. Per la prova del liquido, 0 gocce significa nessuna perdita visibile per la durata minima di prova specificata. Per la prova del gas,0 bolle significa meno di 1 bolla per durata minima di prova specificata. |
|||||||
GLOBE Valves pagine del catalogo/elenco delle dimensioni
Applicazione:
La valvola è un prodotto industriale a componente universale ampiamente utilizzato in molte industrie, come petrolio, petrolchimica, chimica, metallurgia, energia, conservazione dell'acqua, costruzione urbana,macchine, carbone, cibo, acqua di mare, petrolio Rafinazione, ambiente, energia.
Norma di riferimento:
API 600: valvole a carbonio fuso e leghe
API 603: Valvole in acciaio inossidabile
API 602/BS 5352: valvole forgiate
API 6D: valvole a lastra e attraverso condotto per condotte
API 598 e BS EN 12266-1: prova delle valvole
ASME B16.10: dimensioni faccia a faccia per le valvole
ASME B16.5 e ASME B16.47: connessioni a fianco
ASME B16.25: progettazione dei collegamenti di saldatura a poppa
ASME B16.34: Pressione nominale Pressione nominale e temperatura nominale per grado di materiale
ISO 7-1:1994, fili di tubi in cui sono realizzati giunzioni a tenuta di pressione sui fili Parte 1: Dimensioni, tolleranze
e della designazione.
ISO 4200:1991, Tubi di acciaio, saldati e senza cuciture
ISO 5208:1993, Valvole industriali ️ Prova di pressione delle valvole.
ISO 5209:1977, Valvole industriali di uso generale
ISO 5210:1991, Valvole industriali ¥ attrezzature per attuatori di valvole a più giri.
ISO 5752: ?? 1), Valvole metalliche per l'uso in sistemi di tubi a flangia ?? dimensioni faccia a faccia e centro a faccia.
ISO 6708:1995, Componenti di tubazioni Definizione e selezione di DN (dimensioni nominali).
ISO 7005-1:1992, Flancelle metalliche Parte 1: Flancelle in acciaio.
ISO 7268:1983, Componenti dei tubi Definizione della pressione nominale.
ASME B1.1:1989, fili a vite a pollici unificati (formato UN e UNR).
ASME B1.51988 (R1994), fili a vite Acme.
ASME B1.81988 (R1994), fili di vite Stub Acme.
ASME B1.12:1987 (R1992), filettature a vite ️ interferenze di classe 5 ️ filettatura adatta.
ASME B1.20.11983 (R1992), fili per tubi, uso generale (pollici).
ASME B16.5:1996, flange di tubi e accessori a flange.
ASME B16.34:1996, Valvole Flanche, filettature e fine di saldatura.
ASME B18.2.21987 (R1993), dadi quadrati ed esessuali (serie di pollici).
ASTM A193:1996, Specifica per materiali di avvolgimento in acciaio legato e in acciaio inossidabile per il servizio ad alta temperatura.
ASTM A194:1996, Specifica per dadi in acciaio legato e carbonio per bulloni ad alta pressione e ad alta temperatura
Servizio.
ASTM A307:1994, Specifica per bulloni e perni in acciaio al carbonio, resistenza alla trazione 60 000 psi.
MSS SP-55:1985 (R1990), norma di qualità per le fusioni in acciaio, esame visivo della superficie.
1) Da pubblicare (revisione della norma ISO 5752:1982)
