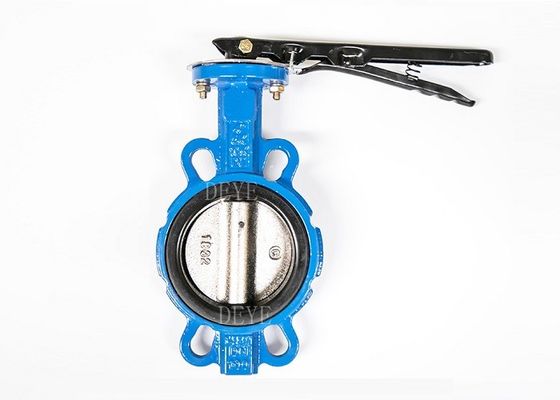

Wras Valvole per acqua in ferro flessibile GG25 GGG40 GGG50 Wafer Valvole farfalla per acqua
| Luogo di origine | Cina |
|---|---|
| Marca | DEYE |
| Certificazione | ISO9001:2015 PED |
| Numero di modello | DY-BFV-1005 |
| Document | Product Brochure PDF |
| Quantità di ordine minimo | 10 pezzi |
| Prezzo | USD2-USD20000 each |
| Imballaggi particolari | il cartone box+ maneggia i casi di legno o i pallet di carton+ |
| Tempi di consegna | 20 giorni per ordine usuale, 7 giorni per gli oggetti immagazzinati |
| Termini di pagamento | T/T, L/C, D/P |
| Capacità di alimentazione | 1000pcs un mese |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Evidenziare | Valvola d'acqua in ferro duttile,Valvola idraulica GG25,GGG50 Valvole a farfalla per wafer |
||
|---|---|---|---|
Descrizione di prodotto
Numero di serie BFV-1005
Una valvola a farfalla, nota anche come valvola a lamina, è una semplice valvola di regolazione della struttura che può essere utilizzata per il controllo degli interruttori dei mezzi di tubazione a bassa pressione.La valvola farfalla si riferisce a una valvola con un disco come componente di chiusura (disco della valvola o piastra farfalla) che ruota intorno all'asse della valvola per ottenere l'apertura e la chiusura.
Le valvole a farfalla possono essere utilizzate per controllare il flusso di vari tipi di fluidi come aria, acqua, vapore, vari media corrosivi, fango, prodotti petroliferi, metalli liquidi e media radioattivi.Utilizzati principalmente per il taglio e lo throttling su condotteLa parte di apertura e chiusura della valvola a farfalla è una piastra a forma di disco che ruota intorno al proprio asse all'interno del corpo della valvola per raggiungere lo scopo di apertura, chiusura o regolazione.
Rapido dettaglio
Standard di progettazione: API 609.
Materiale del corpo: FERRO DUCTILE ASTM A536
Diametro nominale: da DN40 a DN1200 (1-1/2?? 48??.)
Pressione: CL150 (PN20) 150PSI 225PSI, 285PSI, PN6/PN10/PN16, JI5K/JIS10K
Connessione terminale: Wafer, LUG
faccia a faccia: EN558 serie 20
Flancella superiore ISO5211.
Sigillo bi-direzionale, design del sedile rinnovabile
Modalità di funzionamento: leva
Prova e ispezione: API 598.
Polvere epossidica rivestita all'interno e all'esterno Min. 250 micron.
Gamma di prodotti
Materiale del corpo disponibile: ferro duttile, acciaio al carbonio, acciaio inossidabile, acciaio in lega.
Materiale disponibile del disco: ferro duttile, SS304, SS316, bronzo, duplex SS2205/2507, UNS31803/UNS32750
Sedile opzionale: EPDM, NBR, PTFE, Teflon.
Connessione finale opzionale: Wafer, Lug, Flanged.
Disegno opzionale del corpo: linea centrale eccentrica o concentrica
faccia a faccia: EN558 serie 13/14, tipo lungo o tipo corto
Diametro normale: 4"~96" (DN100~DN2400).
Intervallo di pressione: 150 libbre (PN10~PN25).
Disponibile: cambio, elettrodomestico, attuatore pneumatico
Temperatura di lavoro: -46°C~+200°C.
Performance:
- Corpo di valvola di ferro duttile, QT450-10 corpo di valvola di ferro duttile, resistenza alla trazione 450Mpa Min.
- Gomma da sedile altamente elastica
Il contenuto di gomma della gomma del sedile della valvola è del 50% e la simulazione degli esperimenti di apertura e chiusura è superiore a 10.000 volte, senza perdite
- Polvere di plastica epossidica Aksu
Il corpo della valvola è spruzzato con polvere di resina epossidica di Akzo Min. 250 micron. con forte aderenza
- Progettazione dell'albero della valvola anti-soffiatura
L'albero di valvola della valvola farfalla adotta la struttura anti-soffiatura, che ha prestazioni di sicurezza eccellenti.
Installazione della valvola a farfalla
Figura 1
|
Non è corretto Disco aperto oltre la valvola Flanze di tubi non sufficientemente distribuite.
|
Disco posizionato in posizione quasi chiusa. spazio sufficiente per la valvola. |
 |
|
Figura 2 Centramento e flange della valvola
|
Dischi in posizione chiusa Guarnizioni installate tra valvola e flange di accoppiamento |
Esatto. Disco in posizione "quasi chiusa". |
|
|
|
Figura 3.Sequenza di serraggio del bullone
Figura 4 - Allineamento finale delle valvole e serraggio dei bulloni delle flange
|
Non è corretto Flancelle dei tubi mal allineate, coppia irregolare applicata ai bulloni. |
Esatto. Le tubazioni sono allineate. su entrambi i lati della valvola. |
|
|
|
Applicazione:
ampiamente utilizzati in gas, petrolio, acqua, ingegneria chimica e altre industrie correlate, anche nei sistemi di raffreddamento dell'acqua delle centrali termiche
