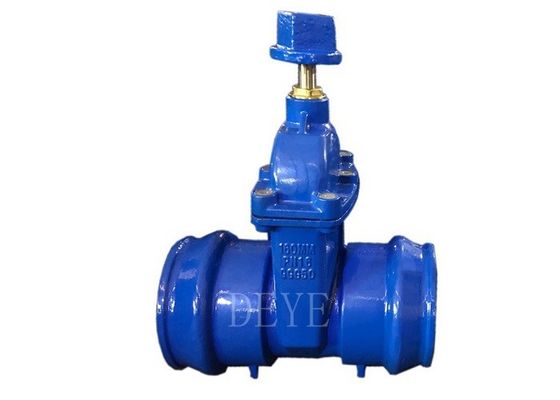

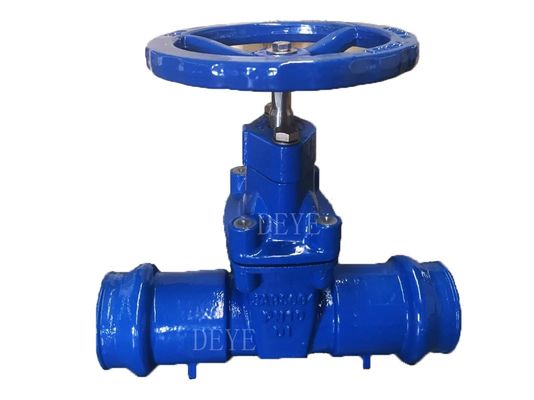

GGG40 GGG50 Valvola d'acqua Dutile Valvola di porta di ferro Saldatura di presa per il collegamento di tubi in PVC

  • GGG40 GGG50 Water Valve Ductile Iron Gate Valve Socket Weld For PVC Pipe Connection
  • GGG40 GGG50 Water Valve Ductile Iron Gate Valve Socket Weld For PVC Pipe Connection
  • GGG40 GGG50 Water Valve Ductile Iron Gate Valve Socket Weld For PVC Pipe Connection
  • GGG40 GGG50 Water Valve Ductile Iron Gate Valve Socket Weld For PVC Pipe Connection
Luogo di origine Cina
Marca DEYE
Certificazione ISO9001:2015 PED
Numero di modello DY-GV-Z-14
Document Product Brochure PDF
Quantità di ordine minimo 10 pezzi
Prezzo USD2-USD20000 each
Imballaggi particolari il cartone box+ maneggia i casi di legno o i pallet di carton+
Tempi di consegna 20 giorni per ordine usuale, 7 giorni per gli oggetti immagazzinati
Termini di pagamento T/T, L/C, D/P
Capacità di alimentazione 1000pcs un mese

Contattimi gratis campioni e buoni.

鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Evidenziare

Valvole d'acqua di ferro duttile

,

Valvola idraulica GGG50

,

DIN presa della valvola della porta
Lasciate un messaggio
Descrizione di prodotto

GGG40 GGG50 Valvola di ingresso di ferro flessibile per la connessione di tubi in PVC

Numero di modello GV-Z-14

Valvola di scia di ferro duttile saldata per tubi HDPE in PVC. Temperatura: -30°C-+125°C

Rapido dettaglio

Norma di progettazione: DIN

Materiale del corpo: ferro duttile GGG50

Cuneo: ferro duttile + EPDM/NBR

Pressione: PN16

Connessione terminale: presa SW saldata

Face to face: DIN33352 F5

Temperatura di lavoro: -30°C~+125°C.

Prova e ispezione: API 598.

Valvola della porta della ghiandola

Dimensioni: 2"-14" 50mm-355mm

Connessione: le estremità delle flange sono conformi alla norma EN1092-1

Gamma di prodotti

Materiale disponibile per la carrozzeria: ghisa GG25, ferro duttile GGG40, GGG50

Sedile a cuneo opzionale: EPDM, NBR

Disegno facoltativo: DIN/SABS con differenza di lunghezza faccia a faccia

Finali facoltativi: SW per tubi in PVC/ tubi in PE/ tubi in HDPE/ tubi in plastica

Dimensioni: 50 mm- 355 mm (2 ∼ 14 ̊)

Intervallo di pressione: PN10, PN16

Colore opzionale della superficie: RAL5002, RAL5015. RAL5005, rosso O personalizzato

Operazione facoltativa: Noce quadrata, Ruota a mano

Performance:

• PN10/16 Valvola di porta con sedile resistente è azionata da un cuneo di ferro coperto da EPDM

movimento perpendicolare all'asse di flusso attraverso uno stelo multirotato lavorato con vermi

• La tenuta del 100% è ottenuta grazie a un cuneo coperto da EPDM che entra in contatto con il

La superficie di flusso rivestita di epossidi legati per fusione

• Ogni volta che la valvola viene aperta, il flusso della linea pulisce la superficie di tenuta,

Previene dalla sporcizia e dai depositi

• Con la sua breve lunghezza di installazione (DIN 3202 F5), non occupa un grande spazio

• corpo in ferro duttile e fusto in acciaio inossidabile

• Le superfici interne ed esterne sono rivestite di epoxi legato a fusione di 250 micron o meno

• Adatti all'installazione di attuatore e cambio

• Adatto per applicazioni a terra e sotterranee.

• Perdite di testa molto basse; può essere utilizzato con coppia inferiore, senza necessità di manutenzione

Schede tecniche

Lista dei materiali

- No, no, no, no.

Nome della parte

Materiale

1

Corpo

Ferro duttile

2

Cappuccio

Ferro duttile

3

cuneo

Acciaio ducitle/nbr

4

Noccioline

Altri prodotti

5

Stampo

Acciaio inossidabile

Prova di progettazione
Disegno: DIN: 3352 Parte 5
Dimensione faccia a faccia: DIN3352 F5
Pressione di lavoro PN10 PN16
Prova della conchiglia 1.5Mpa 2.4Mpa
Prova del sedile 1.1Mpa 1.8Mpa
Applicazione tubi in U-PVC o PE

Dimensione (mm)
DN OD dei tubi L L1 D1 D2 H1 H Peso
DN50 63 250 77 63 68 50 241 6
DN65 75 270 80 75 80 58 271 6.6
DN80 90 280 84 90 95 66 297 8.8
DN100 110 300 88 110 116 80 334 11.2
DN125 125 325 90 125 131 100 375 15
DN15o 160 350 94 160 167 110 448 21.4
DN200 200 400 100 200 207 128 562 35
DN200 225 400 100 225 232 128 562 37
DN250 250 450 125 250 258 156 664 61
DN250 280 450 125 380 288 156 664 61
DN300 315 500 140 315 323 192 740 75

GGG40 GGG50 Valvola d'acqua Dutile Valvola di porta di ferro Saldatura di presa per il collegamento di tubi in PVC 0

Valvola di ingresso per applicazioni di collegamento di tubi in PVC

Valvola di apertura utilizzata per acqua calda, acqua fredda, fluidi senza proprietà di acidità o di alcalinità
