ANSI SCH10S SS304 Fittings per tubi in acciaio inossidabile per impianti chimici

ANSI SCH10S SS304 Fittings per tubi in acciaio inossidabile per impianti chimici

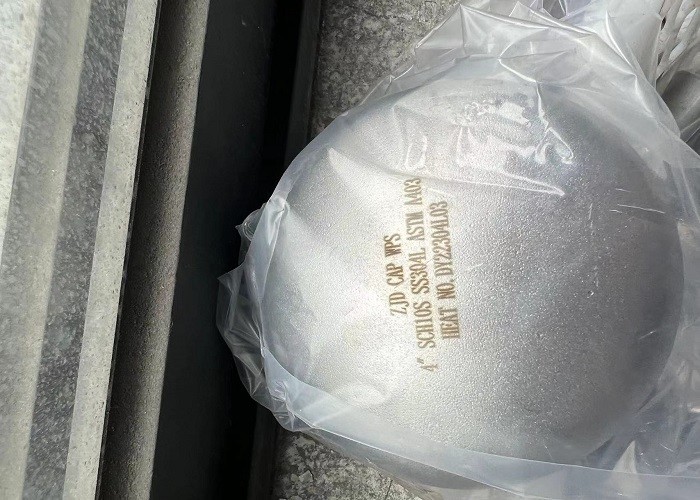

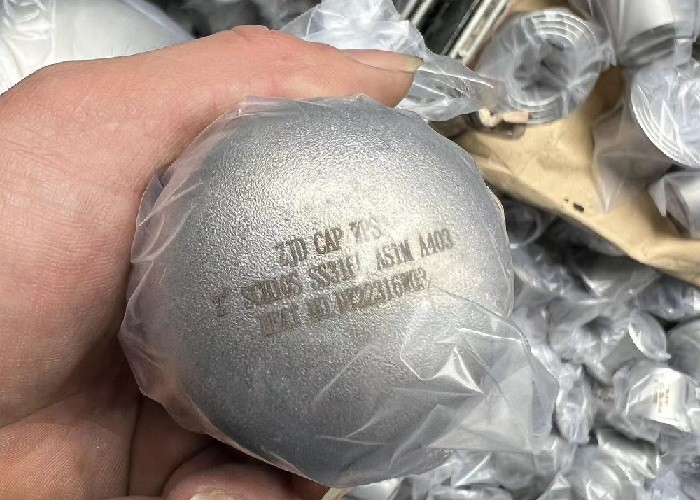

Cappuccio rotondo Sch5S, 10S, 40S, 80S, acciaio inossidabile senza saldatura 304/L 316/L

Conformi alla norma ASTM A403, ANSI B16.9, ANSI B16.28 e MSS SP-43

BS EN 10204 3.1 Certificati disponibili su richiesta

Applicazioni idonee: acqua calda e fredda, petrolio, gas e altri mezzi

Informazioni/specifiche dei prodotti:

Caratteristiche/caratteristiche

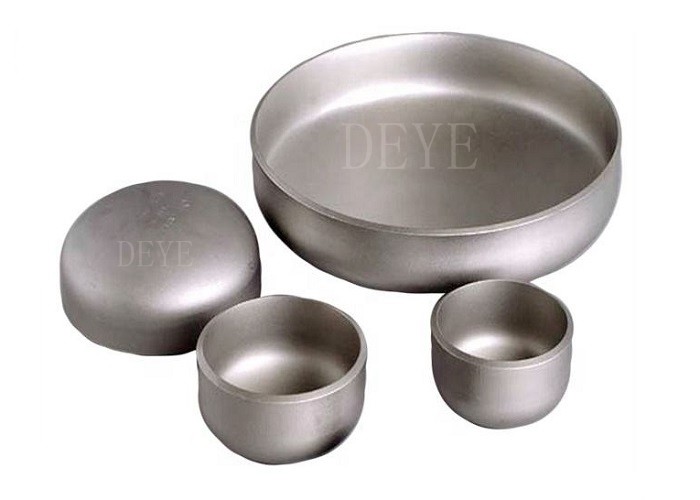

Il tappo del tubo di acciaio è anche chiamato tappo di acciaio, di solito saldato all'estremità del tubo per chiudere la condotta, quindi la funzione è la stessa del tappo del tubo.Cappuccio per tubi in acciaio al carbonio, Cappuccio in acciaio inossidabile, Cappuccio in acciaio legato

* I raccordi a saldatura a poppa sono raccordi per tubi utilizzati per modificare il percorso di una condotta (compatti), ridurre/aumentare la dimensione del foro della tubazione (riduttori), ramificare (tesi, croci) o accecare una condotta (cappotto a saldatura a poppa)

• Gli accessori per saldature sono disponibili in molteplici forme (compatti, tees, riduttori, croci, tappi, estremità di stub), gradi di materiale (carbonio, carbonio ad alto rendimento, lega bassa, inossidabile, duplex e leghe di nichel),

e dimensioni (da 2 a 24 pollici senza cuciture o saldate, da 26" a 72" saldate).

• Le specifiche chiave per i raccordi in legno a poppa sono l'ASME B16.9 ( raccordi in carbonio e leghe) e l'MSS SP 43 (che integra l'ASME B16.9 per i raccordi in acciaio inossidabile, duplex e leghe di nichel).

• i raccordi per tubi di saldatura a nastri sono venduti come SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS

• Gli accessori di saldatura a nastri saldati sono più comuni nell'acciaio inossidabile a causa del vantaggio di costo.

• Il materiale comune per i raccordi di saldatura a nastri è A234 WPB, acciaio al carbonio ad alto rendimento, acciaio inossidabile 304 e 316 e leghe di nichel.

• I raccordi di tubi saldati in acciaio al carbonio e in acciaio inossidabile sono i componenti di collegamento che rendono possibile l'assemblaggio di valvole, tubi e attrezzature sul sistema di tubazioni.

Tecnologia/ Schede tecniche

L'indice di spessore per i raccordi per tubi ANSI B16.9

Unità: mm

Dimensioni dei riduttori

L'acciaio inossidabile è l'abbreviazione di acciaio inossidabile e resistente agli acidi.;E la qualità dell'acciaio che è resistente alla corrosione dei mezzi chimici di corrosione (come acido, alcali, sale, ecc.) è chiamata acciaio resistente agli acidi.il materiale più utilizzato è SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Il materiale più comunemente utilizzato è SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205, le specifiche dettagliate del materiale sono le seguenti.

304/304L (UNS S30400/S30403)

Composizione chimica in %

Resistenza alla trazione: ≥ 485 Mpa (70 KSI)

Forza di potenza: ≥ 170Mpa (25KSPI)

Allungamento ≥ 40%

316/316L (UNS S31600/S31603)

Composizione chimica in %

Resistenza alla trazione: ≥ 485 Mpa (70 KSI)

Forza di potenza: ≥ 170Mpa (25KSPI)

Allungamento ≥ 40%

SAF2205 (UNS31803)

Composizione chimica in %

Performance meccanica

SAF2507 ((UNS32750)

Composizione chimica in %

Performance meccanica

Processo di produzione

1Materie prime Ricezione e taglio

2Identificazione del materiale

3. gomiti, gomiti riduttori, gomiti, gomiti, gomiti, gomiti per tubi, gomiti per tubi

4. processo di legatura del materiale (compassole saldate)

5. Trattamento termico dei tubi SS

6- Sparizione e pulizia

7Controllo di superficie.

8Dopo la lucidatura.

9. tubi in acciaio inossidabile

Industria petrolifera e del gas naturale, per la trivellazione, industria chimica, industria elettrica, costruzione navale, attrezzature e condotte per fertilizzanti, strutturepetrochimico, industria farmaceutica, ecc.

Norme di riferimento

ASME B16.9 Specifica per accessori saldati a cuffia

La specifica ASME B16.9 è stata progettata per raccordi saldati a nastri applicati nelle condotte di costruzione industriale, inclusi gomito, tee, croce, tappo, riduttore, ecc.

Portata standard

La norma comprende le specifiche di NPS 1/2 a NPS 48 (DN15-DN1200) per i raccordi per tubi fucinati fucinati di fabbrica, dimensioni generali, tolleranze, metodi di prova e marcature.

Apparecchiature speciali

Gli accessori speciali si riferiscono a dimensioni, forme e tolleranze particolari concordate tra acquirente e fabbricante.

Fabbricazione di accessori

Le parti laterali e gli altri accessori fabbricati con saldature a circonferenza o a intersezione sono considerati non applicabili alla fabbricazione di tubi.

Le unità di cui all'ASME B16.9 sono indicate sia in unità SI (metriche) che in unità usuali statunitensi.

FAQ/ Domande e risposte dei clienti

Q.:Il cliente ha richiesto accessori di saldatura a nastri in A105:
A: Il materiale più comune per le saldature a nastri in acciaio al carbonio è A234WPB. È equivalente alle flange A105, tuttavia non esiste una saldatura a nastri A105 o A106.Gli accessori A234WPB sono realizzati in A106GR.B tubi. A105 è un materiale di Bar forgiato ad alta pressione Fittings o flange

Q.: richieste del cliente “normalizzazioni” di accessori di saldatura a nastri:
A:Questa è anche un'idea sbagliata poiché le flange sono disponibili in A105 e A105 N, dove N sta per normalizzato.
Tuttavia, non esiste una cosa come A234WPBN.
Il cliente che ha bisogno di accessori di saldatura a scanalatura "normalizzati" dovrebbe richiedere accessori WPL6 ad alto rendimento e normalizzati come procedura standard.

D:Il cliente ha dimenticato di menzionare il programma delle tubazioni:
A:Gli accessori a saldatura a nastri vengono venduti per dimensioni di tubo, ma la tabella dei tubi deve essere specificata in modo da far corrispondere l'ID dell'apparecchio all'ID del tubo.Supponiamo che sia richiesto un muro standard..

D:Il cliente dimentica di menzionare l'allineamento di saldatura a nastri saldata o senza cuciture:
A:Gli accessori di saldatura a poppa sono disponibili sia in configurazione saldata che senza saldatura.
Gli accessori per tubi senza cuciture non sono comuni nelle dimensioni superiori a 12 ′′. Gli accessori per tubi saldatori sono realizzati in acciaio al carbonio saldatore ERW o in acciaio inossidabile.Sono disponibili nelle dimensioni da 1⁄2 ′′ a 72 ′′ e sono più convenienti degli accessori senza cuciture.

D:Che cosa significa il raggio corto (SR) o il raggio lungo (LR)?
A:Si sente spesso SR45 gomito o LR45 gomito. il 45 o 90 si riferisce all'angolo della curva per il montaggio buttweld per cambiare la direzione del flusso.
Un gomito a raggio lungo (LR 90 Elbow o LR 45 Elbow) avrà una curva del tubo che sarà 1,5 volte la dimensione del tubo.

Un gomito a raggio corto (SR45 o SR90) ha una curva del tubo uguale alle dimensioni del raccordo, quindi un 6 ′′ SR 45 ha un raggio di curvatura pari alle dimensioni nominali del tubo di 6 ′′.

D:Che cos'è un impianto per tubi a gomito 3R o 3D?
A:In primo luogo, i termini 3R o 3D sono usati in modo sinonimo. Un gomito di saldatura 3R ha un raggio di piegatura pari a 3 volte la dimensione nominale del tubo.
