Fittings per tubi in acciaio inossidabile duplex UNS31803 32750 per corrosione critica

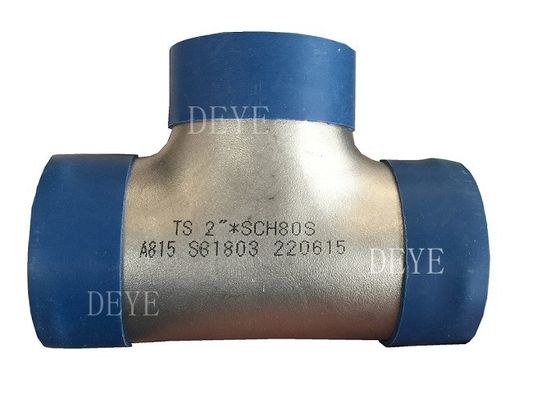

T-shirt di acciaio inossidabileQuesto impianto a tubo a forma di T utilizzato nel sistema di tubiera ha un'entrata e due uscite disposte ad un angolo di 90 gradi rispetto al tubo principale.Questo tipo di attrezzatura viene utilizzato per collegare i due tubi e rendere la loro direzione di flusso come unoSe tutti e tre i lati di questo dispositivo sono della stessa dimensione, si chiama tee uguale, altrimenti tee disuguale.

L'acciaio inossidabile è l'abbreviazione di acciaio inossidabile e resistente agli acidi.;E l'acciaio che è resistente alla corrosione di materiali chimici (come acido, alcali, sale, ecc.) viene chiamato acciaio resistente agli acidi.

Il materiale più utilizzato è SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,

Le specifiche dettagliate del materiale duplex ss sono le seguenti:

SAF2205 (UNS31803)

Composizione chimica in %

Performance meccanica

SAF2507 ((UNS32750)

Composizione chimica in %

Performance meccanica

L'indice di spessore per i raccordi per tubi ANSI B16.9

Unità: mm

Tabella 1 Dimensioni del tee e della croce

Tabella 2 Dimensioni della riduzione dei tassi di uscita e della riduzione dei croci di uscita

1Materie prime Ricezione e taglio

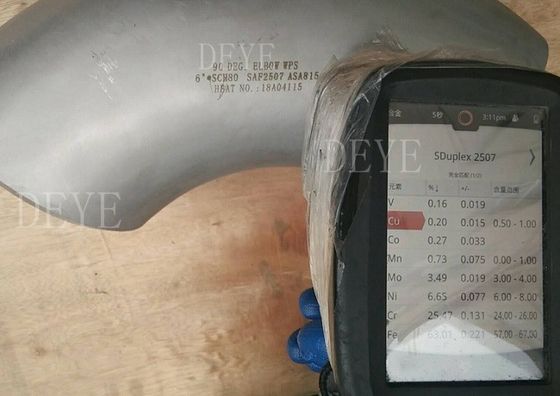

2Identificazione del materiale

3. gomiti, gomiti riduttori, gomiti, gomiti, gomiti, gomiti per tubi, gomiti per tubi

4. processo di legatura del materiale (compassole saldate)

5. Trattamento termico dei tubi SS

6- Sparizione e pulizia

7Controllo di superficie.

8Dopo la lucidatura.

9. tubi in acciaio inossidabile

Industria petrolifera e del gas naturale, per la trivellazione, industria chimica, industria elettrica, costruzione navale, attrezzature e condotte per fertilizzanti, strutturepetrochimico, industria farmaceutica, ecc.

Fabbricazione di accessori

Le parti laterali e gli altri accessori fabbricati con saldature a circonferenza o a intersezione sono considerati non applicabili alla fabbricazione di tubi.

Le unità di cui all'ASME B16.9 sono indicate sia in unità SI (metriche) che in unità usuali statunitensi.

Norme di riferimento

Non si ritiene pratico identificare l'edizione specifica di ciascuna norma e specifica nei singoli riferimenti.Un prodotto realizzato in conformità a un'edizione precedente delle norme di cui si fa riferimento e in tutti gli altri aspetti conforme alla presente norma sarà considerato conforme..

ASME B16.5: Flanche di tubi e accessori a flangia: NPS 1 ̇2 attraverso NPS 24 standard metrico/pollice

ASME B16.25: per le estremità di saldatura a poppa

ASME B31: Codice per i tubi a pressione

ASME B31.3: Processo di tubazione

ASME B36.10M, tubi di acciaio battuto saldati e senza cuciture

ASME B36.19M, tubi in acciaio inossidabile

Codice ASME per caldaie e recipienti a pressione

ASTM A234/A234M-17, Specifica per accessori per tubi di acciaio al carbonio battuto e acciaio legato per servizi a temperatura media e alta

ASTM A403/A403M-16, specifiche per accessori per tubi in acciaio inossidabile austenitico lavorato

ASTM A420/A420M-16, Specifica per raccordi per tubazioni di acciaio al carbonio battuto e acciaio legato per servizio a bassa temperatura

ASTM A815/A815M-14e1, Specifica per accessori per tubi in acciaio inossidabile ferritici, ferritici/austenitici e martensitici fabbricati

ASTM A960/A960M-16a, specifiche per i requisiti comuni per i raccordi per tubi in acciaio battuto

ASTM E29-13, Pratica per l'uso di cifre significative nei dati di prova per determinare la conformità alle specifiche

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: per altri metalli (alluminio, titanio, nichel e leghe).

Q.:Il cliente ha richiesto accessori di saldatura a nastri in A105:
A: Il materiale più comune per le saldature a nastri in acciaio al carbonio è A234WPB. È equivalente alle flange A105, tuttavia non esiste una saldatura a nastri A105 o A106.Gli accessori A234WPB sono realizzati in A106GR.B tubi. A105 è un materiale di Bar forgiato ad alta pressione Fittings o flange

Q.: richieste del cliente “normalizzazioni” di accessori di saldatura a nastri:
A:Questa è anche un'idea sbagliata poiché le flange sono disponibili in A105 e A105 N, dove N sta per normalizzato.
Tuttavia, non esiste una cosa come A234WPBN.
Il cliente che ha bisogno di accessori di saldatura a scanalatura "normalizzati" dovrebbe richiedere accessori WPL6 ad alto rendimento e normalizzati come procedura standard.

D:Il cliente ha dimenticato di menzionare il programma delle tubazioni:
A:Gli accessori a saldatura a nastri vengono venduti per dimensioni di tubo, ma la tabella dei tubi deve essere specificata in modo da far corrispondere l'ID dell'apparecchio all'ID del tubo.Supponiamo che sia richiesto un muro standard..

D:Il cliente dimentica di menzionare l'allineamento di saldatura a nastri saldata o senza cuciture:
A:Gli accessori di saldatura a poppa sono disponibili sia in configurazione saldata che senza saldatura.
Gli accessori per tubi senza cuciture non sono comuni nelle dimensioni superiori a 12 ′′. Gli accessori per tubi saldatori sono realizzati in acciaio al carbonio saldatore ERW o in acciaio inossidabile.Sono disponibili nelle dimensioni da 1⁄2 ′′ a 72 ′′ e sono più convenienti degli accessori senza cuciture.

D:Che cosa significa il raggio corto (SR) o il raggio lungo (LR)?

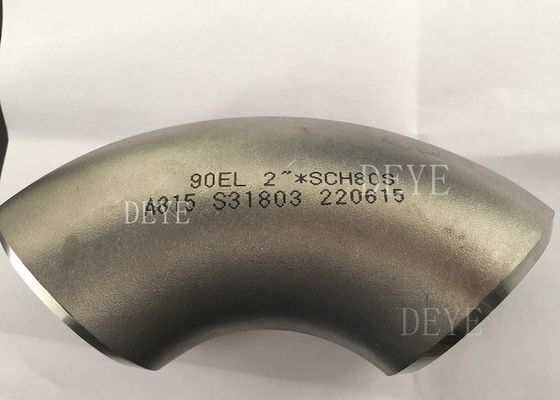

A:Si sente spesso SR45 gomito o LR45 gomito. il 45 o 90 si riferisce all'angolo della curva per il montaggio buttweld per cambiare la direzione del flusso.
Un gomito a raggio lungo (LR 90 Elbow o LR 45 Elbow) avrà una curva del tubo che sarà 1,5 volte la dimensione del tubo.

Un gomito a raggio corto (SR45 o SR90) ha una curva del tubo uguale alle dimensioni del raccordo, quindi un 6 ′′ SR 45 ha un raggio di curvatura pari alle dimensioni nominali del tubo di 6 ′′.

D:Che cos'è un impianto per tubi a gomito 3R o 3D?
A:In primo luogo, i termini 3R o 3D sono usati in modo sinonimo. Un gomito di saldatura 3R ha un raggio di piegatura pari a 3 volte la dimensione nominale del tubo.

1Supporto tecnico
2Controllo della qualità delle materie prime.
3- ispezione durante la produzione.
4Il test finale comprende il test di superficie, dimensione, prova PT, prova RT, prova ad ultrasuoni.
5. Rapporto di prova di ogni spedizione
4. Condizioni di consegna flessibili. EXW FOB CIF CFR DDP DDU
5- Modalità di pagamento flessibili: LC. TT. DP
6- Il pacchetto personalizzato include il logo.
718 mesi di garanzia di qualità.
9- Sostituzione gratuita per via aerea in caso di errore
10. 24 ore per rispondere alle vostre domande
