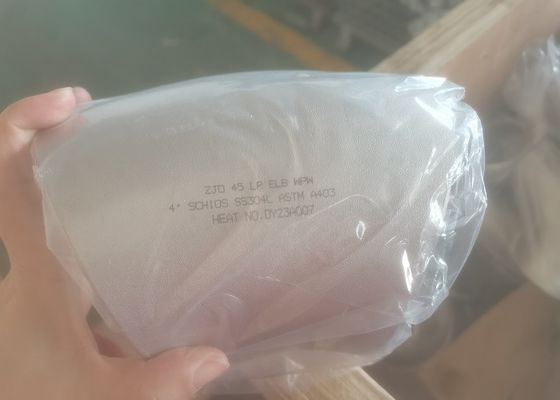

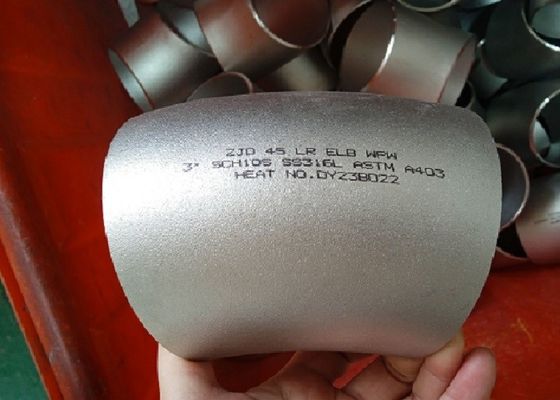

BW SS316 Fittings di tubi in acciaio inossidabile 45° gomito ISO9001

Breve introduzione

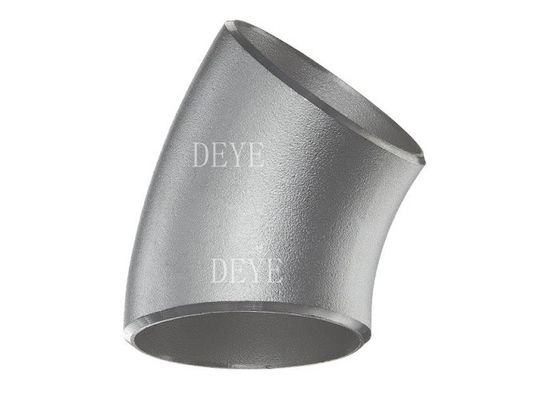

Il gomito del tubo a 45° viene utilizzato per collegare i tubi ad un angolo di 45°.si tratta di un dispositivo di montaggio del tubo che è piegato in modo da produrre un cambio di 45° nella direzione di flusso del fluido/gas nel tuboLa funzione di un gomito di 45° è la stessa di un gomito di 90°, ma la misurazione delle dimensioni è diversa da quella del gomito di 90°..1/2D). Tuttavia, la dimensione dal centro al volto non è equivalente al raggio come nei gomiti LR a 90°.

Caratteristiche/caratteristiche

Lentiggini: tali raccordi di tubi sono utilizzati per cambiare la direzione del flusso.Il gomito a 90 gradi è usato principalmente per collegare i tubi alle pompe dell'acqua, valvole e scarichi di ponte, mentre il gomito a 45 gradi è utilizzato principalmente nelle strutture di approvvigionamento idrico, reti di condotte industriali elettroniche e chimiche, alimentari, condotte di aria condizionata,produzione di ortofrutticoli, agricoltura e impianti di energia solare.

Lista di spessore secondo ANSI B16.9, MSS SP-44

Dimensioni dei gomiti

Il materiale più comunemente utilizzato per i raccordi per tubi saldati a fuso SS è SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,

Le specifiche dettagliate del materiale sono riportate di seguito.

Analisi del materiale

304/304L (UNS S30400/S30403)

Composizione chimica in %

Fabbricazione a partire da prodotti della categoria SAF2507

Performance meccanica

Designazione: A 403/A 403M ?? 06 Specifica standard per raccordi di tubi in acciaio inossidabile austenitici fabbricati

Altri documenti a cui si fa riferimento

Norme ASTM:

A 351/A 351M Specifica per fusioni, austenitiche, per parti a pressione

A 370 Metodi di prova e definizioni per la prova meccanica dei prodotti in acciaio

Specifica 480/A 480M per i requisiti generali per piastre, fogli e nastri di acciaio inossidabile laminati piatti e resistenti al calore

A 743/A 743M Specifica per fusioni, ferro-cromo, ferro-cromo-nickel, resistenti alla corrosione, per applicazioni generali

A 744/A 744M Specifica per fusioni, nichel ferro-cromo, resistenti alla corrosione, per servizi difficili

A 751 Metodi di prova, pratiche e terminologia per l'analisi chimica dei prodotti in acciaio

Una specifica 960/A 960M per i requisiti comuni per i raccordi per tubi in acciaio battuto

E 112 Metodi di prova per la determinazione della dimensione media del grano

E 165 Metodo di prova per l'esame del penetrante liquido

Norme ASME:

ASME B16.9 Fittings di saldatura a nastri in acciaio battuto fabbricati in fabbrica

ASME B16.11 Fittings in acciaio forgiato, saldature a presa e estremità a filo

Norme MSS: MSS SP-25 Sistema di marcatura standard per valvole, accessori,

Flanche e unioni

MSS SP-43 Pratica standard per i raccordi di saldatura a cucitura in acciaio inossidabile di peso leggero

MSS SP-79 Inserti riduttori per saldatura a presa

Processo di produzione

1Materie prime Ricezione e taglio

2Identificazione del materiale

3. gomiti, gomiti riduttori, gomiti, gomiti, gomiti, gomiti per tubi, gomiti per tubi

4. processo di legatura del materiale (compassole saldate)

5. Trattamento termico dei tubi SS

6- Sparizione e pulizia

7Controllo di superficie.

8Dopo la lucidatura.

9. tubi in acciaio inossidabile

Domande frequenti

D: Il cliente ha richiesto i raccordi di saldatura a nastri in A105:
R: Il materiale più comune per le saldature a nastri in acciaio al carbonio è A234WPB. È equivalente alle flange A105, tuttavia non esiste una saldatura a nastri A105 o A106.
A106 Gr.B è per la qualità del tubo. I raccordi A234WPB sono realizzati da tubi A106GR.B. A105 è un materiale da Bar forgiato come raccordi ad alta pressione o flange

D: Il cliente richiede “normalizzazione” di accessori di saldatura a nastri:
R: Anche questo è un'idea sbagliata, poiché le flange sono disponibili in A105 e A105 N, dove N sta per normalizzo.
Tuttavia, non esiste una cosa come A234WPBN.
Il cliente che ha bisogno di accessori di saldatura a scanalatura "normalizzati" dovrebbe richiedere accessori WPL6 ad alto rendimento e normalizzati come procedura standard.

Domanda: il cliente dimentica di menzionare il programma delle tubazioni:
R: Gli accessori a saldatura a nastri sono venduti per dimensioni di tubo, ma è necessario specificare l'indice del tubo in modo che corrisponda all'identificativo dell'apparecchio.Supponiamo che sia richiesto un muro standard..

Q. Il cliente dimentica di indicare il supporto di saldatura a nastri saldato o senza cuciture:
Gli accessori di saldatura a poppa sono disponibili sia in configurazione saldata che senza saldatura.
Gli accessori per tubi senza cuciture non sono comuni nelle dimensioni superiori a 12 ′′. Gli accessori per tubi saldatori sono realizzati in acciaio al carbonio saldatore ERW o in acciaio inossidabile.Sono disponibili nelle dimensioni da 1⁄2 ′′ a 72 ′′ e sono più convenienti degli accessori senza cuciture.

D: Che cosa significa raggio corto (SR) o raggio lungo (LR)?
R: Si sente spesso SR45 gomito o LR45 gomito. Il 45 o 90 si riferisce all'angolo di curva per il montaggio di buttweld per cambiare la direzione del flusso.
Un gomito a raggio lungo (LR 90 Elbow o LR 45 Elbow) avrà una curva del tubo che sarà 1,5 volte la dimensione del tubo.
Un gomito a raggio corto (SR45 o SR90) ha una curva del tubo uguale alle dimensioni del raccordo, quindi un 6 ′′ SR 45 ha un raggio di curvatura pari alle dimensioni nominali del tubo di 6 ′′.

D: Cos'è un impianto per tubi 3R o 3D?
R: In primo luogo, i termini 3R o 3D sono usati in modo sinonimo. Un gomito di saldatura 3R ha un raggio di piegatura pari a 3 volte la dimensione nominale del tubo.

Il nostro servizio

1Supporto tecnico

2Controllo della qualità delle materie prime.

3- ispezione durante la produzione.

4Il test finale comprende il test di superficie, dimensione, prova PT, prova RT, prova ad ultrasuoni.

5. Rapporto di prova di ogni spedizione

4. Condizioni di consegna flessibili. EXW FOB CIF CFR DDP DDU

5. Modalità di pagamento flessibili: LC. TT. DP

6. pacchetto personalizzato include Logo. Casse Dimensione.

7. 18 mesi Garanzia di qualità.

9- Sostituzione gratuita per via aerea in caso di errore

10. 24 ore per rispondere alle vostre domande
