EPDM NBR PTFE con PN10 PN16 Cl150

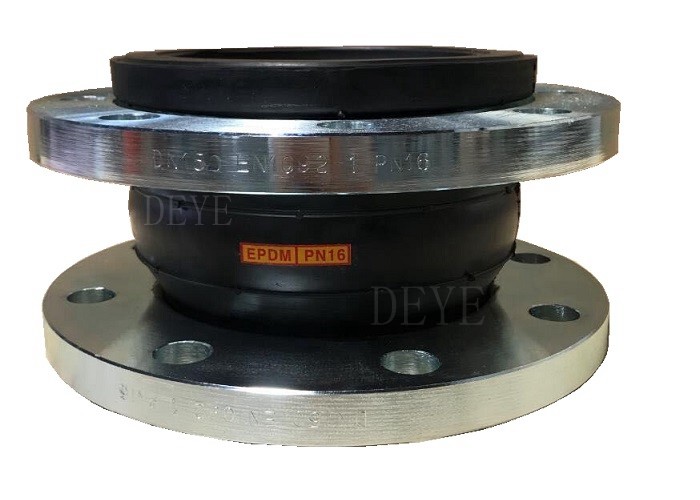

  • EPDM NBR PTFE Rubber Expansion Joints With PN10 PN16 Cl150
Luogo di origine Cina
Marca DEYE
Certificazione ISO9001:2015 PED
Numero di modello DY-RJ-U02
Document Product Brochure PDF
Quantità di ordine minimo 10 pezzi
Prezzo USD2-USD25 each
Imballaggi particolari il cartone box+ maneggia i casi di legno o i pallet di carton+
Tempi di consegna 20 giorni per ordine usuale, 7 giorni per gli oggetti immagazzinati
Termini di pagamento T/T, L/C, D/P
Capacità di alimentazione 1000pcs un mese

Contattimi gratis campioni e buoni.

鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipologie Tipo di sfera singola, tipo di sfera gemella, tipo di sfera doppia, tipo di sfera doppia, tipo di ra Materiale in gomma EPDM, NBR, BUNA, neoprene, VITON, PTFE, Hypalon
Tipo della flangia HDG, elettrico, galvanizzato, zincato, acciaio inossidabile Classificazione PN10 PN16 PN25 CL150LBS 150#
Dimensione 2" (DN50MM)-144" ((DN3600MM)
Evidenziare

Fusioni di espansione in gomma PTFE

,

Articulazioni di espansione in gomma NBR

,

PN16 giunto di espansione epdm
Lasciate un messaggio
Descrizione di prodotto

EPDM NBR PTFE con PN10 PN16 Cl150

Un giunto di espansione in gomma è un'unità flessibile che è fabbricata da elastomeri naturali o sintetici o PTFE e, se necessario, viene aggiunto un rinforzo del giunto (acciaio, nylon o aramide).I giunti di espansione in gomma sono la soluzione perfetta per i sistemi di tubazioni per assorbire i movimenti, vibrazioni o rumore, con conseguente durata di servizio notevolmente prolungata delle tubazioni e delle attrezzature collegate.

Materiale delle parti di ricambio principali

Copertura EPDM, NBR, Hypalon, NR, PTFE
Rafforzamento del tessuto Fabbricazione a partire da fibre sintetiche
Tubo EPDM, NBR, Hypalon, NR, PTFE
Anelli di contenimento Acciaio
Flanco Acciaio al carbonio, acciaio inossidabile, SS duplex


Portata dell'offerta

Intervallo di dimensioni DN50-DN800


Intervallo di pressione

 PN10 PN16 PN25 per la gomma
PN10, PN16, PN25, PN40, PN64, PN100 per il tipo metallo a sfiato

Pressione di progettazione

Pubblicazione di lavoro 10 16 25
Pressione di scoppio ((Bar) 30 48 55
Vaso (mmHg) 400 650 750


Tecnologia/ schede tecniche

Articolo di espansione di gomma a sfera singola

EPDM NBR PTFE con PN10 PN16 Cl150 0

Dimensione per giunzione di gomma PN16

Diametro nominale DN

Lunghezza L ((mm)

　

Numero di bullone

n

 Flancia buchi Dia.

Dia. del cerchio di bullone

　

 Dislocazione assiale (mm)

Dislocazione laterale

　

Angolo di deflessione

　
(mm) (in) Stretta Compriconversione
32 11/4 95 4 17.5 100 6 9 9 15°
40 Lavorare con i bambini, 11/2 95 4 17.5 110 6 10 9 15°
50 2 105 4 17.5 125 7 10 10 15°
65 21/2 115 4 17.5 145 7 13 11 15°
80 3 135 130 8 17.5 160 8 15 12 15°
100 4 150 135 8 17.5 180 10 19 13 15°
125 5 165 160 8 17.5 210 12 19 14 15°
150 6 180 185 8 22 240 12 20 22 15°
200 8 190 200 8 22 295 16 25 22 15°
250 10 230 240 12 22 350 16 25 22 15°
300 12 245 260 12 22 400 16 25 22 15°
350 14 265 16 26 460 16 25 22 15°
400 16 265 16 26 515 16 25 22 15°
450 18 265 20 26 565 16 25 22 15°
500 20 265 20 30 620 16 25 22 15°
600 24 265 20 26 725 16 25 22 15°
700 28 260 24 30 810 16 25 22 10°
800 32 260 24 30 920 16 25 22 10U
900 36 260 24 30 1020 16 25 22 10w
1000 40 260 28 30 1120 16 25 22 10°

Dimensioni di giunto di gomma 150LBS

Diametro nominale DN Lunghezza L ((mm) b Numero
bullone		 Dia. di fori di flange Dia, del Bolt Circle. Dislocazione assiale Dislocazione laterale Angolo di deflessione

mm
(mm) L1 L2 　 　 　 　 allungamento Compressione 　 　
25 1 152 130 14 4 16 79.4 +9.5 13 ± 13 ± 15°
32 1 1/4 152 130 16 4 16 89 +9.5 13 ± 13 ± 15°
40 1-1/2 152 130 16 4 16 98.5 +9.5 -13 anni. ± 13 ± 15"
50 2 152 130 16 4 19 121 +9.5 13 ± 13 ± 15"
65 2-1/2 152 130 18 4 19 139.5 +9.5 -13 anni. ± 13 ± 15
80 3 152 130 18 4 19 153 +9.5 -13 anni. ± 13 ± 15°
100 4 152 130 18 8 19 190 +9.5 16 ± 13 ± 15°
125 5 152 130 20
22		 8 22.5 216 +9.5 - 16 anni. ± 13 ± 15°
150 6 152 130 8 22.5 242 +9.5 - 16 anni. ± 13 ± 15°
200 8 152 130 22 8 22.5 298 +9.5 - 16 anni. ± 13 ± 15°
250 10 203 130 24 12 25.5 362 +13 16 ± 19 ± 15°
300 12 203 130 24 12 25.5 432 +13 19 ± 19 ± 15°
350 14 203 200 26 12 28.5 476 +13 - 19 ± 19 ± 15°
400 16 203 200 28 16 28.5 540 +13 - 19 ± 19 ± 15°
450 18 203 200 30 16 32 578 +13 - 19 ± 19 ± 15°
500 20 203 200 30 20 32 634 +13 - 19 ± 19 ± 15°
600 24 254 260 32 20 35 749.5 +13 - 19 ± 19 ± 15°
800 32 254 260 36 24 30 920 +13 - 19 ± 19 ± 15°

Caratteristiche

Assorbire i movimenti assiali (estensione e compressione).
Il movimento assiale è il cambiamento della lunghezza dimensionale del soffio rispetto alla sua lunghezza libera in un
direzione parallela al suo asse longitudinale.

Assorbire i movimenti laterali.
Il movimento laterale è lo spostamento relativo di un'estremità del soffio verso l'altra in direzione perpendicolare al suo asse longitudinale.

Assorbire i movimenti angolari e torsionali.
Il movimento angolare è lo spostamento di rotazione dell'asse longitudinale dei folioli verso un punto di rotazione.
fine del soffio rispetto all'altra estremità, circa la linea centrale del soffio.

Riduci le vibrazioni.
Le giunzioni di espansione in gomma isolano o riducono le vibrazioni causate dall'apparecchiatura.
L'effetto di vibrazione è ridotto e proteggono le apparecchiature da questi effetti negativi.

Trasmissione sonora smorzata.
Le giunture di espansione in gomma tendono ad attenuare la trasmissione del suono a causa dell'interfaccia in gomma di acciaio delle giunture e delle flange di accoppiamento.

Manuale e note di installazione dell'articolazione in gomma

1, L'installazione delle giunzioni di espansione deve essere conforme ai disegni di costruzione delle tubazioni di espansione e alle istruzioni di installazione richieste.
2L'installazione della giunzione di espansione della condotta deve essere approssimativa per aumentare la
In questo caso, la funzione di orientamento e di fissazione delle impostazioni deve essere strettamente conforme ai servizi di progettazione della documentazione tecnica.il principio della fissazione di un sostegno fisso, si prega di consultare "Guida all'installazione delle giunture di espansione di Bellows".
3, con un bellows giunto di espansione è formato con una sottile piastra in acciaio inossidabile, così perso in movimento, sollevamento e saldatura deve fare attenzione a non colpire il periodo, graffi, arco,Spaghetti di saldatura e altre cause di danni al soffio
4, Deve essere rimosso prima dell'installazione e di tubature soffio corpo estraneo per garantire il normale movimento soffio
5, su un flusso di media richieste di giunto di espansione dovrebbe essere richiesto di installare le frecce di flusso
6Per rendere i fuochi in buone condizioni di funzionamento,non è possibile installare giunzioni di espansione nella deformazione, compresi gli errori di installazione del tubo di trasferimento assiale, laterale e di rotazione
7, giunti di espansione installati, in esecuzione nel sistema prima di spostare per rimuovere tutti i verniciati giallo perdere una vite fissa
8, il giunto di espansione della fibra di tessuto non è soggetto allo spostamento di trazione a causa dell'installazione per la corretta conduzione della pre-compressione, la condotta non può deviare,spostamento e estensione assiale, occorre notare che l'anello flessibile di protezione contro graffi, installato il prima possibile per smontare la tavola di supporto, in modo che in condizioni normali di funzionamento


Applicazione:

Petrolio e gas, desalinizzazione, sistemi di raffreddamento, pompe, impianti chimici, riscaldamento, ventilazione
e condizionamento dell'aria, Costruzione navale, Applicazioni offshore, Centri di trattamento dell'acqua
Sistemi di idraulica, impianti sanitari, impianti di produzione di pasta e carta, impianti di produzione di acqua calda o refrigerata, impianti di raffreddamento, impianti di produzione di energia elettrica, impianti di produzione di fosfati, acqua potabile, processo alimentare
