SS Fusioni di espansione di metallo con CL150 PN16 PN25

  • SS Metal Bellows Expansion Joints With CL150 PN16 PN25
Luogo di origine Cina
Marca DEYE
Certificazione ISO9001:2015 PED
Numero di modello DY-RJ-U12
Document Product Brochure PDF
Quantità di ordine minimo 10 pezzi
Prezzo USD2-USD25 each
Imballaggi particolari il cartone box+ maneggia i casi di legno o i pallet di carton+
Tempi di consegna 20 giorni per ordine usuale, 7 giorni per gli oggetti immagazzinati
Termini di pagamento T/T, L/C, D/P
Capacità di alimentazione 1000pcs un mese

Contattimi gratis campioni e buoni.

鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipologie Tipo di sfera singola, tipo di sfera gemella, tipo di sfera doppia, tipo di sfera doppia, tipo di ra Materiale in gomma EPDM, NBR, BUNA, neoprene, VITON, PTFE, Hypalon
Tipo della flangia HDG, elettrico, galvanizzato, zincato, acciaio inossidabile Classificazione PN10 PN16 PN25 CL150LBS 150#
Dimensione 2" (DN50MM)-144" ((DN3600MM)
Evidenziare

Fabbricazione a partire da prodotti della voce 8528

,

Fusioni di espansione a soffio SS

,

PN25 espansione articolare inferiore
Lasciate un messaggio
Descrizione di prodotto

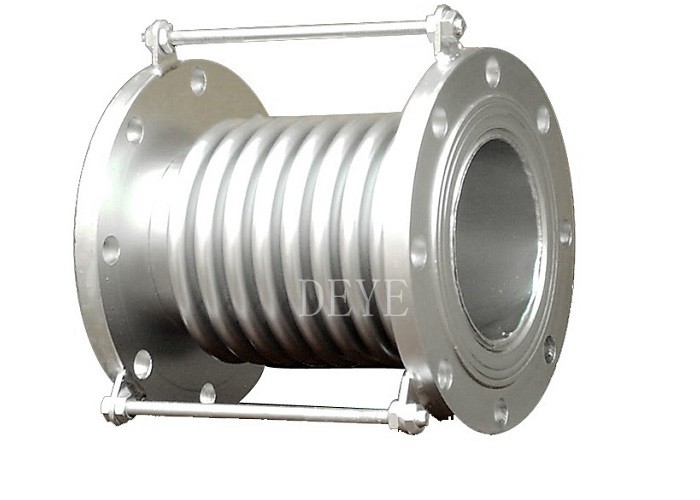

SS METAL BELLOWS JOINT di espansione con CL150 PN16 PN25

I giunti di espansione metallica sono elementi di compensazione per l'espansione termica e il movimento relativo in condotte, contenitori e macchine.
A seconda dell'applicazione, sono composti da uno o più tubi ondulati in metallo, connettori alle due estremità e barre di trazione.
Essi si differenziano in base a tre tipi di movimento di base: articolazioni di espansione assiale, angolare e laterale.
La produzione di energia, l'industria della carta, l'industria chimica, il trattamento delle acque, il petrolio e il gas naturale.
indipendentemente dal movimento termico o dalle vibrazioni nella condotta.

Distanza di dimensioni:

1 ¢-48 ¢

Grado del materiale del progetto:

Acciaio al carbonio: ST37, Q235, A105

Acciai inossidabili austenitici: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Leghe di nichel: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400

Disegni tecnici di giunzione di espansione della farina/ giunzione di espansione metallica

SS Fusioni di espansione di metallo con CL150 PN16 PN25 0

Tipo 01 Dimensione

Dimensione Ripple Pressione di lavoro ((bar) Efficacia - Max, ti prego. Lunghezza fornita ((mm)
10 16 25 10 16 25 area OD
DN Qty Compensazione assiale ((mm) Forza di compressione ((N/mm) (cm)2) (mm) Flanco Fermato
32 8 20 18 15 26 63 98 16 225 160 250 264 280
40 8 20 18 15 44 89 106 23 244 164 259 269 289
50 8 20 18 15 70 70 138 37 259 172 276 282 306
65 8 26 22 19 44 55 68 55 270 215 294 300 322
80 8 34 28 25 33 41 54 81 284 240 338 344 366
100 6 40 35 29 75 93 117 121 304 235 317 323 345
125 5 38 34 29 59 74 92 180 334 282 314 316 342
150 5 40 34 29 62 78 97 257 364 282 339 338 367
200 4 42 38 34 68 78 111 479 442 280 348 348 372
250 4 59 52 47 42 45 55 769 507 315 379 415 379
300 4 59 52 47 59 65 71 1105 562 366 427 466 467

Tipo 02 Dimensione

NPS Ripple Pressione di lavoro ((bar) Efficacia - Max, ti prego. Lunghezza fornita ((mm)
10 16 25 10 16 25 area - Un'overdose.
DN Qty Compensazione assiale ((mm) Forza di compressione ((N/mm) (cm)2) (mm) Flanco Fermato
32 16 41 36 31 14 32 47 16 225 224 291 316 321
40 16 41 36 31 22 45 55 23 244 230 304 319 334
50 16 41 36 31 35 35 70 37 259 240 342 347 372
65 12 38 34 29 32 40 50 55 270 260 334 340 362
80 10 49 43 38 21 26 33 81 284 270 368 374 390
100 10 64 57 49 40 50 63 121 304 305 381 387 409
125 9 66 58 50 36 45 56 180 334 382 386 388 414
150 8 64 54 46 51 59 65 257 364 356 399 402 427
200 6 59 53 48 52 58 78 479 442 340 402 402 426
250 6 87 79 71 35 39 47 769 507 393 459 493 399
300 6 87 79 71 37 41 45 1105 562 464 525 564 565

In quali applicazioni vengono comunemente utilizzati i giunti di espansione metallici?

I folioli metallici e i giunti di espansione sono comunemente utilizzati in una varietà di applicazioni per compensare l'espansione termica, le vibrazioni, il disallineamento e altri tipi di movimento nelle condotte e nelle attrezzature.Qui ci sono alcune applicazioni comuni per i soffi metallici e i giunti di espansione:

•Sistemi di climatizzazione e climatizzazione: i soffi metallici e le giunzioni di espansione sono utilizzati per il riscaldamento, la ventilazione, il riscaldamento e la climatizzazione.e sistemi di condizionamento dell'aria (HVAC) per assorbire l'espansione e la contrazione termica causate da variazioni di temperatura e pressione.

•Industria aerospaziale

•Industria petrolchimica

•Generazione di energia

•Apparecchiature mediche

•Industria automobilistica

•Industria dei semiconduttori: nei semiconduttori vengono utilizzati fiocchi metallici e giunti di espansione per compensare il movimento e le vibrazioni nelle camere a vuoto e in altre apparecchiature.

Come selezionare il giunto di espansione metallico giusto per la mia applicazione specifica?

È importante scegliere il materiale giusto per i folioli metallici e le giunture di espansione per garantire la loro durata e affidabilità in specifiche applicazioni industriali.Ecco alcuni fattori da considerare nella scelta del materiale:

  1. Temperatura: il materiale deve essere in grado di resistere all'intervallo di temperatura dell'applicazione.Quindi è importante scegliere un materiale che possa gestire l'intervallo di temperatura atteso..

  1. Risistenza alla corrosione: nelle industrie in cui sono presenti sostanze corrosive, è importante scegliere un materiale resistente alla corrosione.Materiali come l'acciaio inossidabile e l'Inconel sono spesso utilizzati per le loro proprietà resistenti alla corrosione.

  1. Pressione: il materiale deve essere in grado di resistere alla pressione applicata.Quindi è importante scegliere un materiale in grado di sopportare l'intervallo di pressione atteso..

  1. Flessibilità: il materiale deve essere sufficientemente flessibile per ospitare il movimento e le vibrazioni nell'applicazione.

  1. Costo: il costo del materiale deve essere considerato in relazione alla specifica applicazione industriale.Quindi è importante scegliere un materiale economico per l'applicazione..

È importante consultare un produttore o un fornitore di folio metallici e giunti di espansione per determinare il materiale migliore per una specifica applicazione industriale.Possono fornire orientamenti e raccomandazioni basati sulle loro competenze ed esperienze nel settore.

Il personale tecnico di ingegneria e di vendita di Bellows Systems può aiutarvi a fare la scelta del materiale giusto in base alla vostra domanda.

Caratteristiche

Assorbire i movimenti assiali (estensione e compressione).
Il movimento assiale è il cambiamento della lunghezza dimensionale del soffio rispetto alla sua lunghezza libera in un
direzione parallela al suo asse longitudinale.

Assorbire i movimenti laterali.
Il movimento laterale è lo spostamento relativo di un'estremità del soffio verso l'altra in direzione perpendicolare al suo asse longitudinale.

Assorbire i movimenti angolari e torsionali.
Il movimento angolare è lo spostamento di rotazione dell'asse longitudinale dei folioli verso un punto di rotazione.
fine del soffio rispetto all'altra estremità, circa la linea centrale del soffio.

Riduci le vibrazioni.
Le giunzioni di espansione in gomma isolano o riducono le vibrazioni causate dall'apparecchiatura.
L'effetto di vibrazione è ridotto e proteggono le apparecchiature da questi effetti negativi.

Trasmissione sonora smorzata.
Le giunture di espansione in gomma tendono ad attenuare la trasmissione del suono a causa dell'interfaccia in gomma di acciaio delle giunture e delle flange di accoppiamento.

Manuale e note di installazione dell'articolazione in gomma

1, L'installazione delle giunzioni di espansione deve essere conforme ai disegni di costruzione delle tubazioni di espansione e alle istruzioni di installazione richieste.
2L'installazione della giunzione di espansione della condotta deve essere approssimativa per aumentare la
In questo caso, la funzione di orientamento e di fissazione delle impostazioni deve essere strettamente conforme ai servizi di progettazione della documentazione tecnica.il principio della fissazione di un sostegno fisso, si prega di consultare "Guida all'installazione delle giunture di espansione di Bellows".
3, con un bellows giunto di espansione è formato con una sottile piastra in acciaio inossidabile, così perso in movimento, sollevamento e saldatura deve fare attenzione a non colpire il periodo, graffi, arco,Spaghetti di saldatura e altre cause di danni al soffio
4, Deve essere rimosso prima dell'installazione e di tubature soffio corpo estraneo per garantire il normale movimento soffio
5, su un flusso di media richieste di giunto di espansione dovrebbe essere richiesto di installare le frecce di flusso
6Per rendere i fuochi in buone condizioni di funzionamento,non è possibile installare giunzioni di espansione nella deformazione, compresi gli errori di installazione del tubo di trasferimento assiale, laterale e di rotazione
7, giunti di espansione installati, in esecuzione nel sistema prima di spostare per rimuovere tutti i verniciati giallo perdere una vite fissa
8, il giunto di espansione della fibra di tessuto non è soggetto allo spostamento di trazione a causa dell'installazione per la corretta conduzione della pre-compressione, la condotta non può deviare,spostamento e estensione assiale, occorre notare che l'anello flessibile di protezione contro graffi, installato il prima possibile per smontare la tavola di supporto, in modo che in condizioni normali di funzionamento


Applicazione:

Petrolio e gas, desalinizzazione, sistemi di raffreddamento, pompe, impianti chimici, riscaldamento, ventilazione
e condizionamento dell'aria, Costruzione navale, Applicazioni offshore, Centri di trattamento dell'acqua
Sistemi di idraulica, impianti sanitari, impianti di produzione di pasta e carta, impianti di produzione di acqua calda o refrigerata, impianti di raffreddamento, impianti di produzione di energia elettrica, impianti di produzione di fosfati, acqua potabile, processo alimentare

Etichette:

Fusioni di espansione di folio metallico

Fusoli di espansione in acciaio al carbonio

Articolo di espansione di tipo folio in acciaio inossidabile
