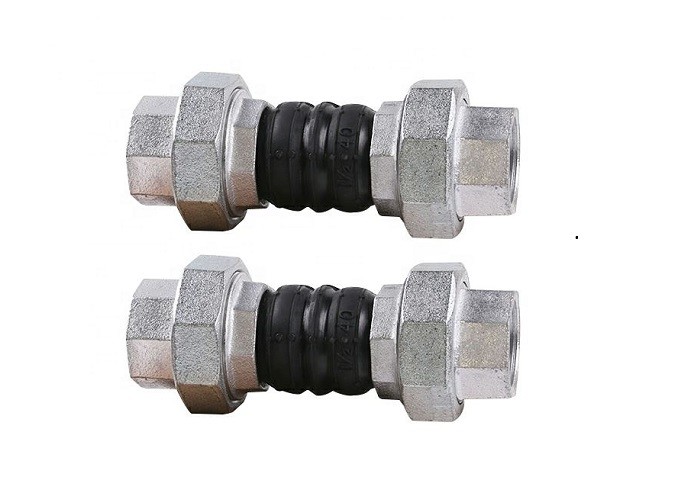

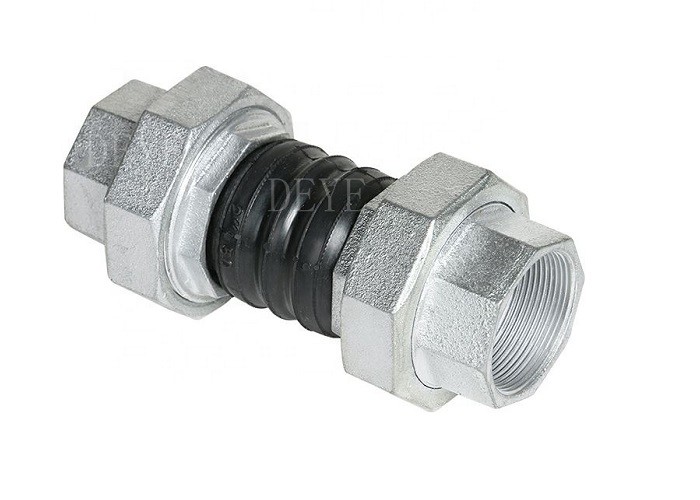

Articolo di espansione in gomma a doppia sfera dell'Unione con accessori a filettatura

  • Union Double Sphere Rubber Expansion Joint With Filet Fittings
  • Union Double Sphere Rubber Expansion Joint With Filet Fittings
Luogo di origine CINESE
Marca DEYE
Certificazione ISO9001:2015 PED
Numero di modello DY-RJ-U15
Document Product Brochure PDF
Quantità di ordine minimo 10 pezzi
Prezzo USD2-USD25 each
Imballaggi particolari il cartone box+ maneggia i casi di legno o i pallet di carton+
Tempi di consegna 20 giorni per ordine usuale, 7 giorni per gli oggetti immagazzinati
Termini di pagamento T/T, L/C, D/P
Capacità di alimentazione 1000pcs un mese

Contattimi gratis campioni e buoni.

鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipologie Tipo di sfera singola, tipo di sfera gemella, tipo di sfera doppia, tipo di sfera doppia, tipo di ra Materiale in gomma EPDM, NBR, BUNA, neoprene, VITON, PTFE, Hypalon
Tipo della flangia HDG, elettrico, galvanizzato, zincato, acciaio inossidabile Classificazione PN10 PN16 PN25 CL150LBS 150#
Dimensione 2" (DN50MM)-144" ((DN3600MM)
Evidenziare

Articolo di espansione in gomma a doppia sfera dell'Unione

,

Giunto di dilatazione di gomma della sfera del doppio di EPDM

,

Articolo di espansione in gomma NBR
Lasciate un messaggio
Descrizione di prodotto

Articolo di espansione in gomma a doppia sfera dell'Unione con accessori a filettatura

Un giunto di espansione in gomma, noto anche come connettore flessibile o compensatore, è un componente cruciale utilizzato nei sistemi di tubazioni per assorbire il movimento, le vibrazioni e l'espansione termica.Questi giunti sono fatti di gomma o materiali elastomerici che forniscono flessibilità e assorbono il movimentoLe giunzioni di espansione in gomma contribuiscono anche ad attenuare le sollecitazioni causate dall'espansione e dalla contrazione termica,che possono causare perdite, crepe o usura precoce.
Assorbendo questi movimenti, essi contribuiscono a prolungare la vita utile dell'intero sistema e a mantenerne l'efficienza.

I raccordi dell'Unione con filettatura NPT, BSPP, BSPT per collegare tubi o capezzoli per estendere la condotta.



Materiale delle parti di ricambio principali

Copertura EPDM, NBR, Hypalon, NR, PTFE
Rafforzamento del tessuto Fabbricazione a partire da fibre sintetiche
Tubo EPDM, NBR, Hypalon, NR, PTFE
Anelli di contenimento Acciaio
Flanco Acciaio al carbonio, acciaio inossidabile, SS duplex


Portata dell'offerta

Intervallo di dimensioni DN50-DN800


Intervallo di pressione

 PN10 PN16 PN25 per la gomma
PN10, PN16, PN25, PN40, PN64, PN100 per il tipo metallo a sfiato

Pressione di progettazione

Pubblicazione di lavoro 10 16 25
Pressione di scoppio ((Bar) 30 48 55
Vaso (mmHg) 400 650 750


Tecnologia/ schede tecniche

Fusioni di gomma con vite di unione


Articolo di espansione in gomma a doppia sfera dell'Unione con accessori a filettatura 0


Dimensioni dell'articolazione in gomma con filtri

Diametro nominale Lunghezza neutrale

　

Movimenti

　
DN NPS L Ext. Comp. Laterale. Angolare.O
15 1/2 200 5 - 6 22 22 45"
20 3/4 200 5 - 6 22 22 45°
25 1 200 5 - 6 22 22 45°
32 11/4 200 5 - 6 22 22 45"
40 Lavorare con i bambini, 11/2 200 5 - 6 22 22 45°
50 2 200 5 - 6 22 22 45"
65 21/2 265 8-10 24 24 45°
80 3 285 8-10 24 24 45"


Caratteristiche

Assorbire i movimenti assiali (estensione e compressione).
Il movimento assiale è il cambiamento della lunghezza dimensionale del soffio rispetto alla sua lunghezza libera in un
direzione parallela al suo asse longitudinale.

Assorbire i movimenti laterali.
Il movimento laterale è lo spostamento relativo di un'estremità del soffio verso l'altra in direzione perpendicolare al suo asse longitudinale.

Assorbire i movimenti angolari e torsionali.
Il movimento angolare è lo spostamento di rotazione dell'asse longitudinale dei folioli verso un punto di rotazione.
fine del soffio rispetto all'altra estremità, circa la linea centrale del soffio.

Riduci le vibrazioni.
Le giunzioni di espansione in gomma isolano o riducono le vibrazioni causate dall'apparecchiatura.
L'effetto di vibrazione è ridotto e proteggono le apparecchiature da questi effetti negativi.

Trasmissione sonora smorzata.
Le giunture di espansione in gomma tendono ad attenuare la trasmissione del suono a causa dell'interfaccia in gomma di acciaio delle giunture e delle flange di accoppiamento.

Manuale e note di installazione dell'articolazione in gomma

1, L'installazione delle giunzioni di espansione deve essere conforme ai disegni di costruzione delle tubazioni di espansione e alle istruzioni di installazione richieste.
2L'installazione della giunzione di espansione della condotta deve essere approssimativa per aumentare la
In questo caso, la funzione di orientamento e di fissazione delle impostazioni deve essere strettamente conforme ai servizi di progettazione della documentazione tecnica.il principio della fissazione di un sostegno fisso, si prega di consultare "Guida all'installazione delle giunture di espansione di Bellows".
3, con un bellows giunto di espansione è formato con una sottile piastra in acciaio inossidabile, così perso in movimento, sollevamento e saldatura deve fare attenzione a non colpire il periodo, graffi, arco,Spaghetti di saldatura e altre cause di danni al soffio
4, Deve essere rimosso prima dell'installazione e di tubature soffio corpo estraneo per garantire il normale movimento soffio
5, su un flusso di media richieste di giunto di espansione dovrebbe essere richiesto di installare le frecce di flusso
6Per rendere i fuochi in buone condizioni di funzionamento,non è possibile installare giunzioni di espansione nella deformazione, compresi gli errori di installazione del tubo di trasferimento assiale, laterale e di rotazione
7, giunti di espansione installati, in esecuzione nel sistema prima di spostare per rimuovere tutti i verniciati giallo perdere una vite fissa
8, il giunto di espansione della fibra di tessuto non è soggetto allo spostamento di trazione a causa dell'installazione per la corretta conduzione della pre-compressione, la condotta non può deviare,spostamento e estensione assiale, occorre notare che l'anello flessibile di protezione contro graffi, installato il prima possibile per smontare la tavola di supporto, in modo che in condizioni normali di funzionamento


Applicazione:

Petrolio e gas, desalinizzazione, sistemi di raffreddamento, pompe, impianti chimici, riscaldamento, ventilazione
e condizionamento dell'aria, Costruzione navale, Applicazioni offshore, Centri di trattamento dell'acqua
Sistemi di idraulica, impianti sanitari, impianti di produzione di pasta e carta, impianti di produzione di acqua calda o refrigerata, impianti di raffreddamento, impianti di produzione di energia elettrica, impianti di produzione di fosfati, acqua potabile, processo alimentare
