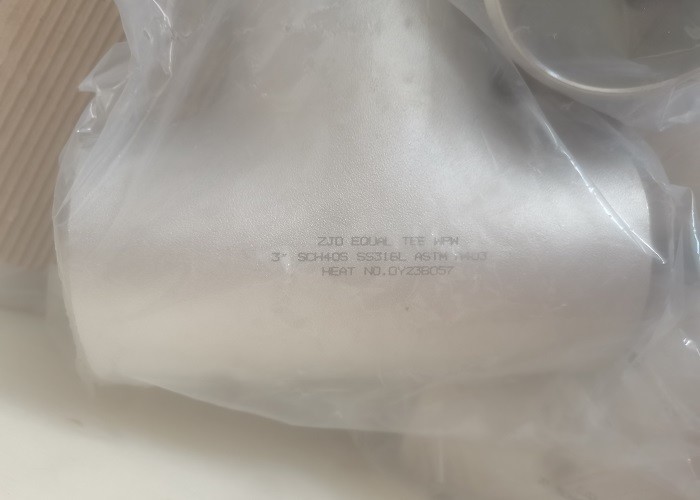

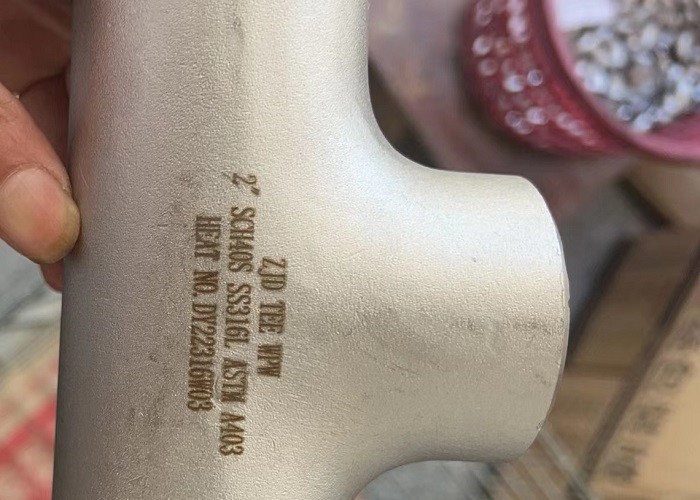

Fittings di tubi in acciaio inossidabile SS senza cuciture o saldate equivalenti a SCH10S SCH40 SCH80S

Breve introduzione

Gli accessori per tubi saldatissimi in acciaio al carbonio e in acciaio inossidabile sono i componenti di collegamento che consentono l'assemblaggio di valvole, tubi e attrezzature sul sistema di tubazioni,Materiale comune per i raccordi di saldatura a nastri è A234 WPB, acciaio al carbonio ad alto rendimento, acciaio inossidabile 304 e 316 e leghe di nichel.TLe specifiche chiave per i raccordi in fusione a nastri sono l'ASME B16.9 (connessioni in carbonio e leghe) e l'MSS SP 43 (che integra l'ASME B16.9 per i raccordi in acciaio inossidabile, duplex e leghe di nichel).

Le specifiche dettagliate sono le seguenti:

Lista di spessore secondo ANSI B16.9, MSS SP-44

Dimensioni di T e croci

Dimensioni della riduzione dei tassi di uscita e della riduzione dei croci di uscita

Il materiale più comunemente utilizzato per i raccordi per tubi saldati a fuso SS è SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,

Le specifiche dettagliate del materiale sono riportate di seguito.

Analisi del materiale

304/304L (UNS S30400/S30403)

Composizione chimica in %

Fabbricazione a partire da prodotti della categoria SAF2507

Performance meccanica

Designazione: A 403/A 403M ?? 06 Specifica standard per raccordi di tubi in acciaio inossidabile austenitici fabbricati

Altri documenti a cui si fa riferimento

Norme ASTM:

A 351/A 351M Specifica per fusioni, austenitiche, per parti a pressione

A 370 Metodi di prova e definizioni per la prova meccanica dei prodotti in acciaio

Specifica 480/A 480M per i requisiti generali per piastre, fogli e nastri di acciaio inossidabile laminati piatti e resistenti al calore

A 743/A 743M Specifica per fusioni, ferro-cromo, ferro-cromo-nickel, resistenti alla corrosione, per applicazioni generali

A 744/A 744M Specifica per fusioni, nichel ferro-cromo, resistenti alla corrosione, per servizi difficili

A 751 Metodi di prova, pratiche e terminologia per l'analisi chimica dei prodotti in acciaio

Una specifica 960/A 960M per i requisiti comuni per i raccordi per tubi in acciaio battuto

E 112 Metodi di prova per la determinazione della dimensione media del grano

E 165 Metodo di prova per l'esame del penetrante liquido

Norme ASME:

ASME B16.9 Fittings di saldatura a nastri in acciaio battuto fabbricati in fabbrica

ASME B16.11 Fittings in acciaio forgiato, saldature a presa e estremità a filo

Norme MSS: MSS SP-25 Sistema di marcatura standard per valvole, accessori,

Flanche e unioni

MSS SP-43 Pratica standard per i raccordi di saldatura a cucitura in acciaio inossidabile di peso leggero

MSS SP-79 Inserti riduttori per saldatura a presa

Processo di produzione

Domande frequenti

D: Il cliente ha richiesto i raccordi di saldatura a nastri in A105:
R: Il materiale più comune per le saldature a nastri in acciaio al carbonio è A234WPB. È equivalente alle flange A105, tuttavia non esiste una saldatura a nastri A105 o A106.
A106 Gr.B è per la qualità del tubo. I raccordi A234WPB sono realizzati da tubi A106GR.B. A105 è un materiale da Bar forgiato come raccordi ad alta pressione o flange

D: Il cliente richiede “normalizzazione” di accessori di saldatura a nastri:
R: Anche questo è un'idea sbagliata, poiché le flange sono disponibili in A105 e A105 N, dove N sta per normalizzo.
Tuttavia, non esiste una cosa come A234WPBN.
Il cliente che ha bisogno di accessori di saldatura a scanalatura "normalizzati" dovrebbe richiedere accessori WPL6 ad alto rendimento e normalizzati come procedura standard.

Domanda: il cliente dimentica di menzionare il programma delle tubazioni:
R: Gli accessori a saldatura a nastri sono venduti per dimensioni di tubo, ma è necessario specificare l'indice del tubo in modo che corrisponda all'identificativo dell'apparecchio.Supponiamo che sia richiesto un muro standard..

Q. Il cliente dimentica di indicare il supporto di saldatura a nastri saldato o senza cuciture:
Gli accessori di saldatura a poppa sono disponibili sia in configurazione saldata che senza saldatura.
Gli accessori per tubi senza cuciture non sono comuni nelle dimensioni superiori a 12 ′′. Gli accessori per tubi saldatori sono realizzati in acciaio al carbonio saldatore ERW o in acciaio inossidabile.Sono disponibili nelle dimensioni da 1⁄2 ′′ a 72 ′′ e sono più convenienti degli accessori senza cuciture.

D: Che cosa significa raggio corto (SR) o raggio lungo (LR)?
R: Si sente spesso SR45 gomito o LR45 gomito. Il 45 o 90 si riferisce all'angolo di curva per il montaggio di buttweld per cambiare la direzione del flusso.
Un gomito a raggio lungo (LR 90 Elbow o LR 45 Elbow) avrà una curva del tubo che sarà 1,5 volte la dimensione del tubo.
Un gomito a raggio corto (SR45 o SR90) ha una curva del tubo uguale alle dimensioni del raccordo, quindi un 6 ′′ SR 45 ha un raggio di curvatura pari alle dimensioni nominali del tubo di 6 ′′.

D: Cos'è un impianto per tubi 3R o 3D?
R: In primo luogo, i termini 3R o 3D sono usati in modo sinonimo. Un gomito di saldatura 3R ha un raggio di piegatura pari a 3 volte la dimensione nominale del tubo.
