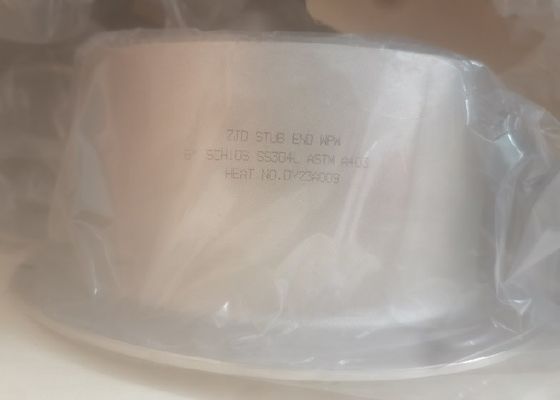

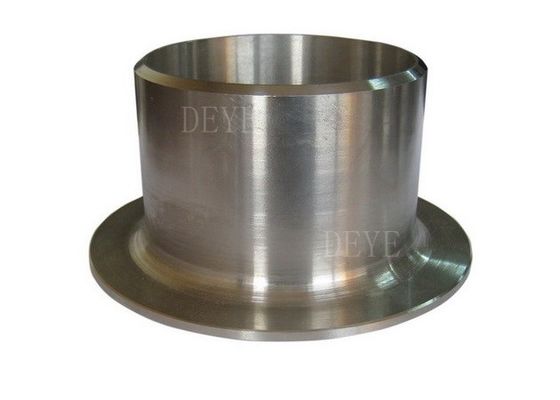

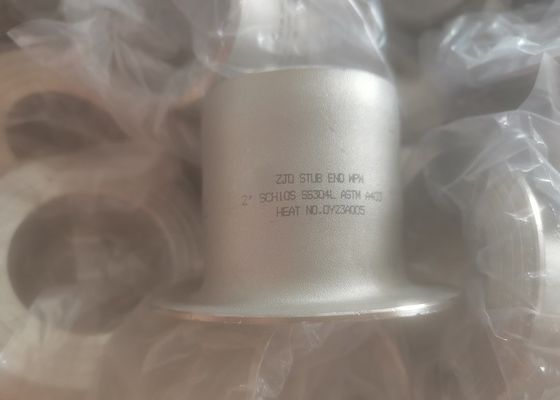

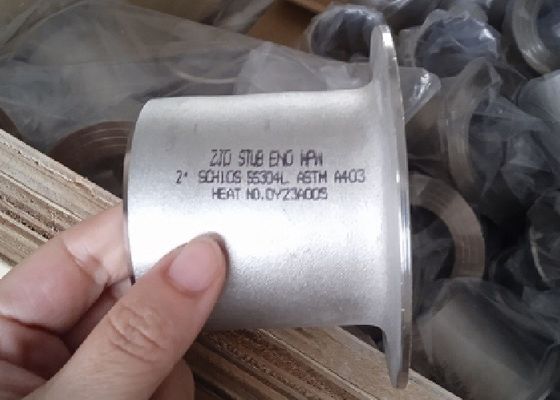

ANSI corto tipo di tubo in acciaio inossidabile Fitting stub termina con ANSI B16.9

Finale della pagina: L'estremità della gomma è un accessorio che viene utilizzato per sostituire le flange saldate quando è necessario il supporto di una flange di riserva rotante.

E può essere fornito in dimensione ANSI standard e non standard che viene utilizzato per il collegamento di tubi di diametro diverso.

I tipi di stub sono offerti in tre modi diversi, tipo A, B e C.

il tipo più comune è di tipo A: l'estremità del tassello di tipo A è utilizzata per la flangia standard della giunzione del cerchio.Inoltre, il raggio dell'angolo esterno della lattina di tipo A riceve la flangia della giunzione del cervello. L'angolo interno è quadrato. Il cervello ha solitamente una faccia dentata lavorata.

Informazioni/specifiche dei prodotti:

Tecnologia/ Schede tecniche

L'indice di spessore per i raccordi per tubi ANSI B16.9

Unità: mm

Dimensioni dei riduttori

L'acciaio inossidabile è l'abbreviazione di acciaio inossidabile e resistente agli acidi.;E la qualità dell'acciaio che è resistente alla corrosione dei mezzi chimici di corrosione (come acido, alcali, sale, ecc.) è chiamata acciaio resistente agli acidi.il materiale più utilizzato è SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205

Le specifiche dettagliate del materiale sono riportate di seguito.

Resistenza alla trazione: ≥ 485 Mpa (70 KSI)

Forza di potenza: ≥ 170Mpa (25KSPI)

Allungamento ≥ 40%

316/316L (UNS S31600/S31603)

Composizione chimica%

Resistenza alla trazione: ≥ 485 Mpa (70 KSI)

Forza di potenza: ≥ 170Mpa (25KSPI)

Allungamento ≥ 40%

SAF2205 (UNS31803)

Composizione chimica in %

Performance meccanica

SAF2507 ((UNS32750)

Composizione chimica in %

Performance meccanica

Processo di produzione

1Materie prime Ricezione e taglio

2. Identificazione del materiale

3. gomiti, gomiti riduttori, gomiti, gomiti, gomiti, gomiti per tubi, gomiti per tubi

4. processo di legatura del materiale (compassole saldate)

5. Trattamento termico dei tubi SS

6- Sparizione e pulizia

7Controllo di superficie.

8Dopo la lucidatura.

9. tubi in acciaio inossidabile

Applicazione/Uso

Industria petrolifera e del gas naturale, per la trivellazione, industria chimica, industria elettrica, costruzione navale, attrezzature e condotte per fertilizzanti, strutturepetrochimico, industria farmaceutica, ecc.

FAQ/ Domande e risposte dei clienti

Q.:Il cliente ha richiesto accessori di saldatura a nastri in A105:
A: Il materiale più comune per le saldature a nastri in acciaio al carbonio è A234WPB. È equivalente alle flange A105, tuttavia non esiste una saldatura a nastri A105 o A106.Gli accessori A234WPB sono realizzati in A106GR.B tubi. A105 è un materiale di Bar forgiato ad alta pressione Fittings o flange

Q.: richieste del cliente “normalizzazioni” di accessori di saldatura a nastri:
A:Questa è anche un'idea sbagliata poiché le flange sono disponibili in A105 e A105 N, dove N sta per normalizzato.
Tuttavia, non esiste una cosa come A234WPBN.
Il cliente che ha bisogno di accessori di saldatura a scanalatura "normalizzati" dovrebbe richiedere accessori WPL6 ad alto rendimento e normalizzati come procedura standard.

D:Il cliente ha dimenticato di menzionare il programma delle tubazioni:
A:Gli accessori a saldatura a nastri vengono venduti per dimensioni di tubo, ma la tabella dei tubi deve essere specificata in modo da far corrispondere l'ID dell'apparecchio all'ID del tubo.Supponiamo che sia richiesto un muro standard..

D:Il cliente dimentica di menzionare l'allineamento di saldatura a nastri saldata o senza cuciture:
A:Gli accessori di saldatura a poppa sono disponibili sia in configurazione saldata che senza saldatura.
Gli accessori per tubi senza cuciture non sono comuni nelle dimensioni superiori a 12 ′′. Gli accessori per tubi saldatori sono realizzati in acciaio al carbonio saldatore ERW o in acciaio inossidabile.Sono disponibili nelle dimensioni da 1⁄2 ′′ a 72 ′′ e sono più convenienti degli accessori senza cuciture.

D:Che cosa significa il raggio corto (SR) o il raggio lungo (LR)?
A:Si sente spesso SR45 gomito o LR45 gomito. il 45 o 90 si riferisce all'angolo della curva per il montaggio buttweld per cambiare la direzione del flusso.
Un gomito a raggio lungo (LR 90 Elbow o LR 45 Elbow) avrà una curva del tubo che sarà 1,5 volte la dimensione del tubo.

Un gomito a raggio corto (SR45 o SR90) ha una curva del tubo uguale alle dimensioni del raccordo, quindi un 6 ′′ SR 45 ha un raggio di curvatura pari alle dimensioni nominali del tubo di 6 ′′.

D:Che cos'è un impianto per tubi a gomito 3R o 3D?
A:In primo luogo, i termini 3R o 3D sono usati in modo sinonimo. Un gomito di saldatura 3R ha un raggio di piegatura pari a 3 volte la dimensione nominale del tubo.
