Fitture di tubi in acciaio inossidabile SS304 laminati e levigati per l'industria alimentare

Breve introduzione

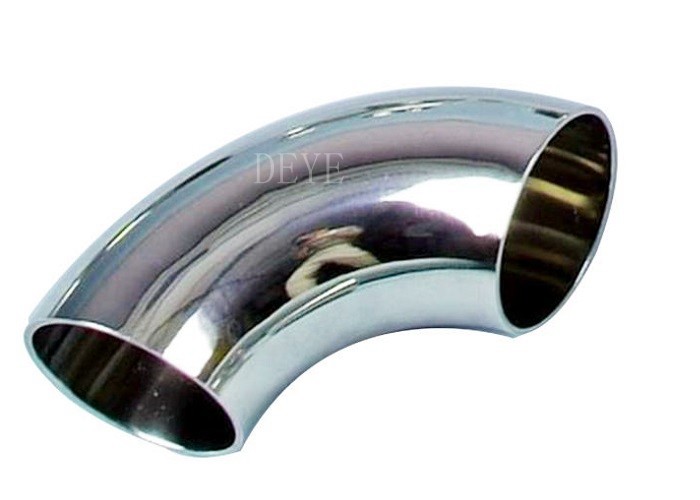

L'acciaio inossidabile lucidato:I raccordi di tubi in acciaio lucidato avranno un aspetto molto liscio, rendendo più facile la pulizia e la manutenzione, e la superficie dei raccordi di tubi in acciaio lucidato formerà un film protettivo invisibile,che può impedire la corrosione e la scaglie sulla superficie del tubo. La durata di vita complessiva sarà più lunga di quella del tubo non levigato 304/316. Dopo la lucidatura, il prodotto ha una buona stabilità,mentre i prodotti senza lucidatura diventano più ruvidi e più soggetti all'usura.

Informazioni/specifiche dei prodotti:

Caratteristiche/caratteristiche

• I raccordi a saldatura a poppa sono raccordi per tubi utilizzati per modificare il percorso di una condotta (compatti), ridurre/aumentare la dimensione del foro della condotta (riduttori), ramificare (scavi, croce) o accecare una condotta (cappuccio a saldatura a poppa)
• Gli accessori per saldature sono disponibili in molteplici forme (compatti, tees, riduttori, croci, tappi, estremità di stub), gradi di materiale (carbonio, carbonio ad alto rendimento, lega bassa, inossidabile, duplex e leghe di nichel),
e dimensioni (da 2 a 24 pollici senza cuciture o saldate, da 26" a 72" saldate).
• Le specifiche chiave per i raccordi in legno a poppa sono l'ASME B16.9 ( raccordi in carbonio e leghe) e l'MSS SP 43 (che integra l'ASME B16.9 per i raccordi in acciaio inossidabile, duplex e leghe di nichel).
• i raccordi per tubi di saldatura a nastri sono venduti come SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS
• Gli accessori di saldatura a nastri saldati sono più comuni nell'acciaio inossidabile a causa del vantaggio di costo.
• Il materiale comune per i raccordi di saldatura a nastri è A234 WPB, acciaio al carbonio ad alto rendimento, acciaio inossidabile 304 e 316 e leghe di nichel.
• I raccordi di tubi saldati in acciaio al carbonio e in acciaio inossidabile sono i componenti di collegamento che rendono possibile l'assemblaggio di valvole, tubi e attrezzature sul sistema di tubazioni.

Tecnologia/ Schede tecniche

L'indice di spessore per i raccordi per tubi ANSI B16.9

Unità: mm

Tabella 1 Dimensioni dei gomiti a raggio lungo

Nota generale: tutte le dimensioni sono espresse in millimetri.

Tabella 2 Dimensioni del gomito riduttore a raggio lungo

Tabella 3 Dimensioni del raggio lungo Ritorna Tabella 4 Dimensioni del raggio corto gomiti

Tabella 5 Dimensioni del raggio corto 180 gradi Ritorna Tabella 6 Dimensioni del gomito 3D

Applicazione/Uso

I raccordi per tubi sono ampiamente richiesti per tutti i sistemi di tubazioni e idraulici utilizzati in applicazioni industriali e commerciali.Gli accessori consentono di collegare o installare i tubi nel luogo appropriato e, se necessario, di terminarli o chiuderli.I raccordi sono disponibili in varie forme e dimensioni. Possono essere costosi, richiedono tempo e materiali e strumenti diversi per l'installazione. Sono una parte essenziale dei sistemi di tubazioni e idraulici.Ci sono migliaia di accessori specializzati prodottiOgni tipo di tubo richiede il proprio tipo di montaggio, ma di solito tutti i raccordi di tubo hanno alcune caratteristiche comuni.

Processo di produzione

1Materie prime Ricezione e taglio

2Identificazione del materiale

3. gomiti, gomiti riduttori, gomiti, gomiti, gomiti, gomiti per tubi, gomiti per tubi

4. processo di legatura del materiale (compassole saldate)

5. Trattamento termico dei tubi SS

6- Sparizione e pulizia

7Controllo di superficie.

8Dopo la lucidatura.

9. tubi in acciaio inossidabile

Applicazione/Uso

Industria petrolifera e del gas naturale, per la trivellazione, industria chimica, industria elettrica, costruzione navale, attrezzature e condotte per fertilizzanti, strutturepetrochimico, industria farmaceutica, ecc.

FAQ/ Domande e risposte dei clienti

Q.:Il cliente ha richiesto accessori di saldatura a nastri in A105:
A: Il materiale più comune per le saldature a nastri in acciaio al carbonio è A234WPB. È equivalente alle flange A105, tuttavia non esiste una saldatura a nastri A105 o A106.Gli accessori A234WPB sono realizzati in A106GR.B tubi. A105 è un materiale di Bar forgiato ad alta pressione Fittings o flange

Q.: richieste del cliente “normalizzazioni” di accessori di saldatura a nastri:
A:Questa è anche un'idea sbagliata poiché le flange sono disponibili in A105 e A105 N, dove N sta per normalizzato.
Tuttavia, non esiste una cosa come A234WPBN.
Il cliente che ha bisogno di accessori di saldatura a scanalatura "normalizzati" dovrebbe richiedere accessori WPL6 ad alto rendimento e normalizzati come procedura standard.

D:Il cliente ha dimenticato di menzionare il programma delle tubazioni:
A:Gli accessori a saldatura a nastri vengono venduti per dimensioni di tubo, ma la tabella dei tubi deve essere specificata in modo da far corrispondere l'ID dell'apparecchio all'ID del tubo.Supponiamo che sia richiesto un muro standard..

D:Il cliente dimentica di menzionare l'allineamento di saldatura a nastri saldata o senza cuciture:
A:Gli accessori di saldatura a poppa sono disponibili sia in configurazione saldata che senza saldatura.
Gli accessori per tubi senza cuciture non sono comuni nelle dimensioni superiori a 12 ′′. Gli accessori per tubi saldatori sono realizzati in acciaio al carbonio saldatore ERW o in acciaio inossidabile.Sono disponibili nelle dimensioni da 1⁄2 ′′ a 72 ′′ e sono più convenienti degli accessori senza cuciture.

D:Che cosa significa il raggio corto (SR) o il raggio lungo (LR)?

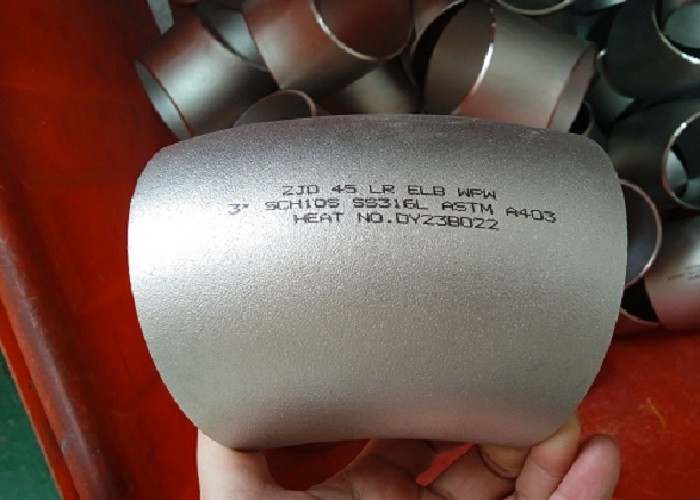

A:Si sente spesso SR45 gomito o LR45 gomito. il 45 o 90 si riferisce all'angolo della curva per il montaggio buttweld per cambiare la direzione del flusso.
Un gomito a raggio lungo (LR 90 Elbow o LR 45 Elbow) avrà una curva del tubo che sarà 1,5 volte la dimensione del tubo.

Un gomito a raggio corto (SR45 o SR90) ha una curva del tubo uguale alle dimensioni del raccordo, quindi un 6 ′′ SR 45 ha un raggio di curvatura pari alle dimensioni nominali del tubo di 6 ′′.

D:Che cos'è un impianto per tubi a gomito 3R o 3D?
A:In primo luogo, i termini 3R o 3D sono usati in modo sinonimo. Un gomito di saldatura 3R ha un raggio di piegatura pari a 3 volte la dimensione nominale del tubo.

Il nostro servizio

1Supporto tecnico
2Controllo della qualità delle materie prime.
3- ispezione durante la produzione.
4Il test finale comprende il test di superficie, dimensione, prova PT, prova RT, prova ad ultrasuoni.
5. Rapporto di prova di ogni spedizione
4. Condizioni di consegna flessibili. EXW FOB CIF CFR DDP DDU
5- Modalità di pagamento flessibili: LC. TT. DP
6- Il pacchetto personalizzato include il logo.
718 mesi di garanzia di qualità.
9- Sostituzione gratuita per via aerea in caso di errore
10. 24 ore per rispondere alle vostre domande
