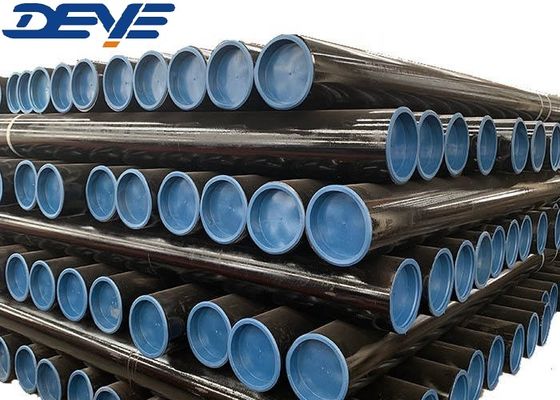

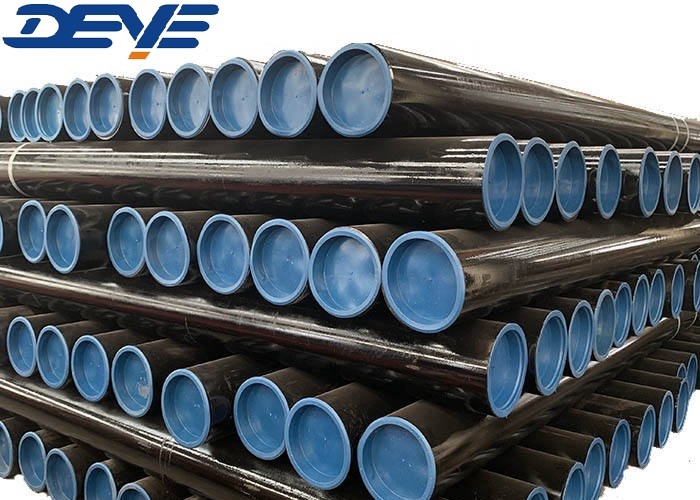

API A53 A106 CS Tubi senza saldature per l'industria petrolifera

API A53 A106 CS Tubi senza saldature per l'industria petrolifera

Il tubo ASTM A106 di grado B (ASME SA106 Pipe) è un tubo di acciaio al carbonio senza saldature ampiamente utilizzato in diversi settori industriali per la trasmissione di fluidi.
Servizi ad alta temperatura.La specifica ASTM A106 di grado B copre tubi di acciaio al carbonio senza saldature per servizi ad alta temperatura.
in NPS 1-8 a NPS 48 inclusive, con spessore nominale (media) della parete come indicato in ANSI B36.10.Tutti i tubi di cui all'ASTM A106 sono
adatto a piegatura, saldatura e altre operazioni di modellazione.

Differenza tra ASTM A106 e ASTM A53

Sia A106 che A53 sono tubi in acciaio al carbonio con ampie applicazioni.Le principali differenze che differenziano il materiale per tubi A106 dai tubi A53 sono riportate nella tabella seguente.

Informazioni sul prodotto/descrizione del prodotto/informazioni di base/specifica

Tecnologia/ schede tecniche

Lista di spessore per i tubi senza cuciture secondo ANSI B36.10

Unità: MM

Progettazione dimensionale

OD... diametro esterno

ID... diametro interno

Spessore della parete

L... lunghezza

Se è richiesto uno spessore minimo della parete, le variazioni sono consentite solo sul lato positivo

Finali di saldatura a sedere

ANSI / ASME B16.25-2007

Fig. 4 Dettagli del bisello di saldatura per GTAW Root Pass [WT > 3 mm (0,12 pollici) a 10 mm (0,38 pollici), inclusi]

Nota generale:

a) Questo dettaglio si applica per la saldatura ad arco di tungsteno a gas (GTAW) del passaggio radicale in cui lo spessore nominale è superiore a 3 mm

b) Le dimensioni lineari sono espresse in millimetri con i valori di pollice tra parentesi.

Requisito di rettitudine

I tubi e tubi di tandard sono forniti raddrizzati all'occhio: per applicazioni speciali, i tubi e tubi di tandard sono forniti raddrizzati all'occhio: per applicazioni speciali, i tubi e tubi di tandard sono forniti raddrizzati all'occhio.

la deviazione ammissibile dalla linea retta può essere concordata tra l'acquirente e il tubo

il costruttore; la deviazione massima ammissibile dalla linea retta relativa

per la lunghezza di misura L deve essere indicato, ad esempio 1 mm/1000 mm.

Eccentricità

E è la metà della differenza tra il più grande e il più piccolo

valori di spessore della parete (WT) in una sezione trasversale.

In mm:

Tuttavia, l'eccentricità è espressa in percentuale dello spessore medio della parete di questa sezione trasversale

Diametro medio interno ed esterno

D0 è la media aritmetica tra il più piccolo e il più grande diametro del tubo su qualsiasi tubo o tubo

Se è richiesto uno spessore minimo della parete, sono ammesse variazioni solo sul lato positivo.

Ovalità

O è la differenza tra il più grande e il più piccolo diametro su qualsiasi circonferenza del tubo

In percentuale del diametro medio è:

L'ovalità non deve essere confusa con l'eccentricità.

Processo di fabbricazione di tubi senza soluzione di continuità

I tubi senza cuciture in acciaio leggero da 1/8 a 24 pollici sono fabbricati con il

il cosiddetto processo di "moldatura a chiusura" o il processo di "estrusione" (utilizzato per diametri più piccoli),

considerando che il processo “mandrel mill” è utilizzato per diametri più grandi.

Applicazione/Uso

I tubi in acciaio senza cuciture sono utilizzati per diverse applicazioni nell'industria petrolifera e del gas:

•operazioni a monte (tube OCTG)

• midstream (trasmissione e distribuzione di fluidi, quali petrolio, gas, vapore, acidi, liquami)

•a valle (tubature di processo per raffinare petrolio e gas in prodotti derivati)

• applicazioni generali di idraulica per servizi pubblici

FAQ: Domande e risposte

D: Qual è la differenza tra tubi senza cuciture e tubi senza cuciture?

A:I tubi in acciaio senza cuciture non devono essere confusi con i tubi senza cuciture.la parola “pipe” si applica a qualsiasi tubo usato per trasportare fluidi, considerando che il termine "tubo" si riferisce alle sezioni tubulari (di varie forme, rotonde, ovali, quadrate) utilizzate per applicazioni strutturali/meccaniche, sistemi di strumentazione,e la costruzione di apparecchiature a pressione come caldaie, scambiatori di calore e super riscaldatori.

D: Qual è la tolleranza dei tubi senza cuciture

A:Tolleranza di dimensioni per tubo senza saldatura API 5L /A106GR.B.

1Per i diametri esterni inferiori a 2 3/8 pollici (60,3 mm), tolleranza di diametro del corpo del tubo +/- 0,5 mm. Fine del tubo +/- 0,5 mm; Tolleranza fuori rotondità per il corpo del tubo è di 0,9 mm (0,036 pollici), fine del tubo 0,6 mm (0,5 mm).024 mm).

2. per OD pari o superiore a 2 3/8 in (60,3) a 24 in (610 mm), (tolleranza di diametro) per il corpo del tubo è +/- 0,0075D, fine del tubo +/- 0,005D ma massimo a +/- 1,6 mm (0,063 mm);

Tolleranza di rotondità per il corpo del tubo≤0,015D, fine del tubo≤0,01D.

(In caso di accordo con il fabbricante e il cliente, potrebbero essere applicate tolleranze più severe)

3Per lo spessore della parete

a. "tecnologia" per l'elaborazione, la produzione e la distribuzione di dati, compresi i dati relativi ai sistemi di controllo dei movimenti e ai sistemi di controllo dei movimenti;

per tubi di acciaio senza saldatura API 5L di spessore da 4 mm a 10 mm (0,394 pollici), +0, 150 t, -0,125 t;

per tubi senza cuciture API di spessore compreso tra 10 mm e 25 mm (0,984 pollici), +/- 0,125 t;

Spessore della parete ≥25 mm, +3,7 mm o +0,1 t (se maggiore) e -3,0 mm (0,120 pollici) o -0,1 t (se maggiore).

t per lo spessore,

4Per la rettilineità, massima per tutta la lunghezza, tolleranza massima dello 0,15% della lunghezza.

5- la rettilineità, la deviazione massima per la fine del tubo, deve essere ≤ 0,3 mm/m.

6- lunghezza +/- 200 mm per il tipo generale, +/- 25,4 mm per il tipo speciale.
