tubi saldatori a cucitura SAW in acciaio al carbonio con A53GR.B /API 5L GR.B X42 X52

  • Carbon Steel SAW Seam Welded Pipe with A53GR.B /API 5L GR.B X42 X52
Luogo di origine CINESE
Marca DEYE
Certificazione ISO9001:2015 CE
Numero di modello DY-SP-C04
Document Product Brochure PDF
Quantità di ordine minimo 5 tonnellate
Prezzo USD600/ each ton
Imballaggi particolari caso di legno, pallet, pacchi o come requisito dei clienti
Tempi di consegna 30 giorni per ordine usuale, 7 giorni per le dimensioni di riserva
Termini di pagamento T/T, D/P, L/C
Capacità di alimentazione 1000 tonnellate per ogni mese

Contattimi gratis campioni e buoni.

鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Norme ASME B36.19M, DIN, GOST Materiale A53GR.B /API 5L GR.B /X42/X52 SS316/SS316L, SS304/304L, SAF2507, SAF2205, UNS31803, UNS32750, 904L,
Dimensione 1/2" ((DN15) - 24" ((DN600) per SMLS 12" ((DN200) - 88" ((DN2200) per saldature Tipologie Tubo senza cuciture, tubo saldato, tubo ERW, tubo SAW, tubo FAW
Evidenziare

tubi saldati a cucitura SAW

,

tubi saldati a cucitura in acciaio al carbonio

,

tubi di acciaio a cucitura SS304
Lasciate un messaggio
Descrizione di prodotto

tubi di cucitura saldate in acciaio al carbonio

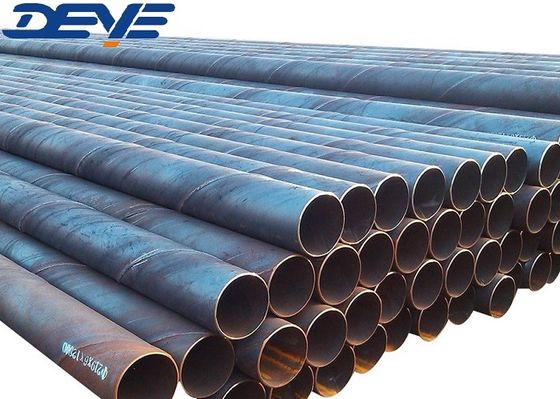

Il tubo SAW è un tipo di tubo a cucitura/saldatura.

tubi in acciaioè l'abbreviazione di tubo di acciaio per saldatura ad arco sommerso, può essere classificato in tubo di acciaio per saldatura ad arco sommerso longitudinale (LSAW) e tubo di acciaio per saldatura ad arco sommerso a spirale (SSAW).SAW è un processo di produzione che utilizza la saldatura ad arco sommerso di acciaio, questo processo produce un'elevata densità di corrente, che impedisce allo strato di flusso di perdere calore rapidamente e si concentra nella regione di saldatura.

Saldatura ad arco sommerso di alta qualità, elevata efficienza di produzione, arco e fumo alcune caratteristiche del tubo saldato ad arco sommerso è ampiamente utilizzato nei recipienti a pressione, nella produzione di tubi, travi,fluido a bassa pressione, acciaierie.

Informazioni sul prodotto/descrizione del prodotto/informazioni di base/specifica

Nome L'acciaio al carbonio A53GR.B ST37
Tipologie tubi SAW, tubi LSAW, tubi SSAW, tubi ERW, tubi saldati/ tubi di caldaia in acciaio al carbonio senza saldatura, tubi industriali senza saldatura, tubi in acciaio inossidabile, tubi in acciaio inossidabile
Dimensione PIPE DI VEDO OD 219-3200MM
Tubi di ERW OD 21.3-219MM
Spessore

tubi a seghe di spessore compreso tra 5 e 30 mm

Per i tubi ERW, lo spessore è di 2 mm-200 mm

Accetta la personalizzazione

Spessore dei tubi senza cuciture: SCH5S, SCH10S SCH10 SCH20 SCH30 STD SCH40S, SCH40, SCH80S, SCH80, SCH60 XS

SCH100 SCH120S SCH120 SCH140 SCH160
Distanze

Lunghezza casuale singola/Doppia lunghezza casuale/Lunghezza fissa

5m-14m,5.8m, 6m, 10m-12m, 12m

Accetta la personalizzazione
Trattamento superficiale

Acciaio al carbonio con superficie in nero, verniciato, galvanizzato, rivestimento antincorrosivo 3PE PP/EP/FBE

Acciaio inossidabile con superficie decapolata o lucidata con acido.
Materiale

* ASTM A53, A106, A210, A252, A333 ecc.;

* API5L X42, API5L X46, API5L X52, API5L X60, API5L X65, API5L X70 ecc.;

* JIS STPG42, G3454, G3456 ecc.;

* tedesco St37, St42, St45, St52, DIN1626, DIN17175

* 20# cinese, Q345, 16Mn ecc.
Acciaio legato: ASTM A234 GR.WPB,ASTM A182 GR.F22/F11 CL2/CL3, ASTM A234 GR.WP11/WP22 CL.2/CL.1

P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13CrMo44,30CrMo,A333 GR.1GR.3GR.6GR.7, ecc.
Acciaio inossidabile: SS304, SS304L, SS304H, SS321, SS316, SS316L, SS310S, 904L, 254SMO, 253MA ecc.
Duplex: 2205, 2507, F55 ecc.
Lega di nichel: Hastelloy C276, Inconel 601, Inconel 625, Inconel 718, Monel 400, Monel K500 ecc.
Norme

AASME, ASTM, MSS, JIS, DIN, EN

* American ASME B36.10M, ASTM, API 5L, API 5CT

* JIS giapponese

* DIN tedesco

* GB cinese

* Norma BS
Terminare la connessione Fino a un livello inferiore o uguale a 1 m/s.
Applicazioni Petrolio, chimica, energia, gas, metallurgia, costruzione navale, costruzioni, ecc.
Spedizione Contenitori 20GP/40GP, contenitori sciolti Contenitori LCL; navi da scarico, contenitori a capo aperto

Tecnologia/ schede tecnichedi qualità normale

A53 Componenti chimici e proprietà meccaniche
Norme Grado Componenti chimici Max. % Proprietà meccaniche
C - Sì. M P S Cu Ni Mo. Cr V. Resistenza alla trazione (Mpa) Forza del rendimento (Mpa) Allungamento (%)
ASTM A53 A 0. 25 / 0.95 0.05 0.1 0.4 0.4 0.2 0.4 0.08 ≥ 330 ≥205 ≥ 29, 5
B 0.3 / 1.2 0.05 0.1 0.4 0.4 0.2 0.4 0.08 ≥ 415 ≥ 240 ≥ 29.5

API 5L Componenti chimici e proprietà meccaniche PSL 1:
Classe e tipo Componenti chimici Proprietà meccaniche
C (Max) Mn (Max) P (Max) S (Max) Resistenza alla trazione (min) Forza del rendimento (min)
psi MPa ps i MPa
A25 CL I 0.21 0. 60 0. 030 0. 030 45000 310 25000 172
Cl n 0. 21 0. 60 0. 030 0. 030
A 0. 22 - Zero.90 0. 030 0. 030 48000 331 30000 207
B 0. 28 1.20 0. 030 0. 030 60000 414 35000 241
X42 0. 28 1.30 0. 030 0. 030 60000 414 42000 290
X46 0. 28 1.40 0. 030 0. 030 63000 434 46000 317
X52 0. 28 1.40 0. 030 0. 030 66000 455 52000 359
X56 0. 28 1.40 0. 030 0. 030 71000 490 56000 386
X60 0. 28 1.40 0. 030 0. 030 75000 517 60000 414
X65 0. 28 1.40 0. 030 0. 030 77000 531 65000 448
X70 0. 28 1.40 0. 030 0. 030 82000 565 70000 483

API 5L Componenti chimici e proprietà meccaniche PSL 2:

Classe

e Sortare

 Componenti chimici Proprietà meccaniche
C (Max) Mn (Max) P (Max) S (Max)

Resistenza alla trazione

(Min)

Resistenza alla trazione

(Max)

Forza di resa

(Mln)

Forza di resa

(Max)
Psi MPa Psi MPa Psi MPa Psi MPa
B 0. 24 1.20 0. 025 0. 015 60000 414 11000 758 35000 241 65000 758
X42 0. 24 1.30 0. 025 0.015 60000 414 11000 758 42000 290 72000 758
X46 0. 24 1.40 0. 025 0.015 63000 434 11000 758 46000 317 76000 758
X52 0. 24 1.40 0. 025 0. 015 66000 455 11000 758 52000 359 77000 758
X56 0. 24 1.40 0. 025 0. 015 71000 490 11000 758 56000 386 79000 758
X60 0. 24 1.40 0. 025 0.015 75000 517 11000 758 60000 414 82000 758
X65 0. 24 1.40 0. 025 0.015 77000 531 11000 758 65000 448 87000 758
X70 0. 24 1.40 0. 025 0.015 82000 565 11000 758 70000 483 90000 758
X80 0. 24 1.40 0.025 0. 015 90000 621 12000 827 80000 552 100000 827

Progettazione dimensionale

tubi saldatori a cucitura SAW in acciaio al carbonio con A53GR.B /API 5L GR.B X42 X52 0

OD... diametro esterno

ID... diametro interno

Spessore della parete

L... lunghezza

Se è richiesto uno spessore minimo della parete, le variazioni sono consentite solo sul lato positivo

Finali di saldatura a sedere

tubi saldatori a cucitura SAW in acciaio al carbonio con A53GR.B /API 5L GR.B X42 X52 1

ANSI / ASME B16.25-2007

Fig. 4 Dettagli del bisello di saldatura per GTAW Root Pass [WT > 3 mm (0,12 pollici) a 10 mm (0,38 pollici), inclusi]

Nota generale:

a) Questo dettaglio si applica per la saldatura ad arco di tungsteno a gas (GTAW) del passaggio radicale in cui lo spessore nominale è superiore a 3 mm

b) Le dimensioni lineari sono espresse in millimetri con i valori di pollice tra parentesi.

Requisito di rettitudine

tubi saldatori a cucitura SAW in acciaio al carbonio con A53GR.B /API 5L GR.B X42 X52 2

I tubi e tubi di tandard sono forniti raddrizzati all'occhio: per applicazioni speciali, i tubi e tubi di tandard sono forniti raddrizzati all'occhio: per applicazioni speciali, i tubi e tubi di tandard sono forniti raddrizzati all'occhio.

la deviazione ammissibile dalla linea retta può essere concordata tra l'acquirente e il tubo

il costruttore; la deviazione massima ammissibile dalla linea retta relativa

per la lunghezza di misura L deve essere indicato, ad esempio 1 mm/1000 mm.

Eccentricità

tubi saldatori a cucitura SAW in acciaio al carbonio con A53GR.B /API 5L GR.B X42 X52 3

E è la metà della differenza tra il più grande e il più piccolo

valori di spessore della parete (WT) in una sezione trasversale.

tubi saldatori a cucitura SAW in acciaio al carbonio con A53GR.B /API 5L GR.B X42 X52 4

In mm:

Tuttavia, l'eccentricità è espressa in percentuale dello spessore medio della parete di questa sezione trasversale

tubi saldatori a cucitura SAW in acciaio al carbonio con A53GR.B /API 5L GR.B X42 X52 5

Diametro medio interno ed esterno

tubi saldatori a cucitura SAW in acciaio al carbonio con A53GR.B /API 5L GR.B X42 X52 6

D0 è la media aritmetica tra il più piccolo e il più grande diametro del tubo su qualsiasi tubo o tubo

Se è richiesto uno spessore minimo della parete, sono ammesse variazioni solo sul lato positivo.

Ovalità

O è la differenza tra il più grande e il più piccolo diametro su qualsiasi circonferenza del tubo

tubi saldatori a cucitura SAW in acciaio al carbonio con A53GR.B /API 5L GR.B X42 X52 7

In percentuale del diametro medio è:

tubi saldatori a cucitura SAW in acciaio al carbonio con A53GR.B /API 5L GR.B X42 X52 8

L'ovalità non deve essere confusa con l'eccentricità.

PROCESSO DI Fabbricazione di tubi da sega

Il tubo di acciaio SAW è un tubo di acciaio fabbricato mediante processo di saldatura ad arco sommerso nell'area di saldatura.La saldatura ad arco sommerso ha le caratteristiche di alta qualità della saldatura, alta efficienza di produzione, nessuna luce di arco e poco fumo e polvere.fluidi a bassa pressione, e ingegneria delle strutture in acciaio.

tubi saldatori a cucitura SAW in acciaio al carbonio con A53GR.B /API 5L GR.B X42 X52 9

Applicazione/Uso

I tubi di acciaio saldati a spirale sono ampiamente utilizzati nei condotti di trasporto e distribuzione di petrolio, gas naturale, acqua e altri liquidi infiammabili e non infiammabili.strutture in acciaio per la costruzione e altri scopi generali grazie alla loro ampia gamma di dimensioni.

FAQ: Domande e risposte

D: Qual è la differenza tra tubi ERW e tubi SAW?

Tubi di ERW

I tubi ERW, conosciuti anche come tubi di saldatura a resistenza elettrica, sono realizzati laminando un foglio piatto di acciaio in forma di tubo.La saldatura risultante è quasi senza cuciture, rendendo i tubi ERW ideali per applicazioni che richiedono elevate precisioni e finiture senza saldature.

Vantaggi dei tubi ERW

I tubi ERW sono meno costosi dei tubi SAW.

Sono più facili da fabbricare e hanno una finitura superficiale più liscia.

I tubi ERW possono essere utilizzati per una vasta gamma di applicazioni.

Svantaggi dei tubi ERW

I tubi ERW hanno una capacità di resistenza alla pressione inferiore rispetto ai tubi SAW.

Tendono ad avere saldature più deboli rispetto ai tubi SAW.

I tubi ERW sono più sensibili alla ruggine.

Tubi SAW

I tubi SAW, noti anche come tubi di saldatura ad arco sommerso, sono realizzati riscaldando i bordi delle lamiere di acciaio o delle bobine sotto pressione per creare una saldatura.I tubi SAW sono comunemente utilizzati nell'industria petrolifera e del gas per il trasporto di petrolio e gas dai siti di perforazione onshore e offshore.

Vantaggi dei tubi SAW

I tubi SAW hanno una maggiore resistenza alla pressione rispetto ai tubi ERW.

Hanno saldature più forti dei tubi ERW.

I tubi SAW hanno meno probabilità di arrugginire.

Svantaggi dei tubi SAW

I tubi SAW sono più costosi dei tubi ERW.

Sono più difficili da fabbricare e hanno una finitura superficiale più ruvida.

I tubi SAW sono utilizzati principalmente nel settore petrolifero e del gas e potrebbero essere utilizzati meglio in altri settori.

Utilizzare tubi ERW

I tubi ERW sono ideali per applicazioni che richiedono una finitura superficiale liscia e dimensioni precise.I tubi ERW sono comunemente utilizzati nelle strutture degli edifici, macchine e automobili.

Utilizzare tubi SAW

I tubi SAW sono ideali per progetti che richiedono una maggiore capacità di pressione e una saldatura più forte.Se si lavora a un progetto di produzione di petrolio e gas e si desidera proteggere i tubi dalla corrosioneConsiderate di ottenere un rivestimento epoxide a fusione sui vostri tubi SAW

D: Qual è la tolleranza dei tubi senza cuciture

A: Tolleranza di dimensioni per tubi senza saldatura API 5L /A106GR.B.

1Per i diametri esterni inferiori a 2 3/8 pollici (60,3 mm), tolleranza di diametro del corpo del tubo +/- 0,5 mm. Fine del tubo +/- 0,5 mm; Tolleranza fuori rotondità per il corpo del tubo è di 0,9 mm (0,036 pollici), fine del tubo 0,6 mm (0,5 mm).024 mm).

2. per OD pari o superiore a 2 3/8 in (60,3) a 24 in (610 mm), (tolleranza di diametro) per il corpo del tubo è +/- 0,0075D, fine del tubo +/- 0,005D ma massimo a +/- 1,6 mm (0,063 mm);

Tolleranza di rotondità per il corpo del tubo≤0,015D, fine del tubo≤0,01D.

(In caso di accordo con il fabbricante e il cliente, potrebbero essere applicate tolleranze più severe)

3Per lo spessore della parete

a. "tecnologia" per l'elaborazione, la produzione e la distribuzione di dati, compresi i dati relativi ai sistemi di controllo dei movimenti e ai sistemi di controllo dei movimenti;

per tubi di acciaio senza saldatura API 5L di spessore da 4 mm a 10 mm (0,394 pollici), +0, 150 t, -0,125 t;

per tubi senza cuciture API di spessore compreso tra 10 mm e 25 mm (0,984 pollici), +/- 0,125 t;

Spessore della parete ≥25 mm, +3,7 mm o +0,1 t (se maggiore) e -3,0 mm (0,120 pollici) o -0,1 t (se maggiore).

t per lo spessore,

4Per la rettilineità, massima per tutta la lunghezza, tolleranza massima dello 0,15% della lunghezza.

5- la rettilineità, la deviazione massima per la fine del tubo, deve essere ≤ 0,3 mm/m.

6- lunghezza +/- 200 mm per il tipo generale, +/- 25,4 mm per il tipo speciale.
