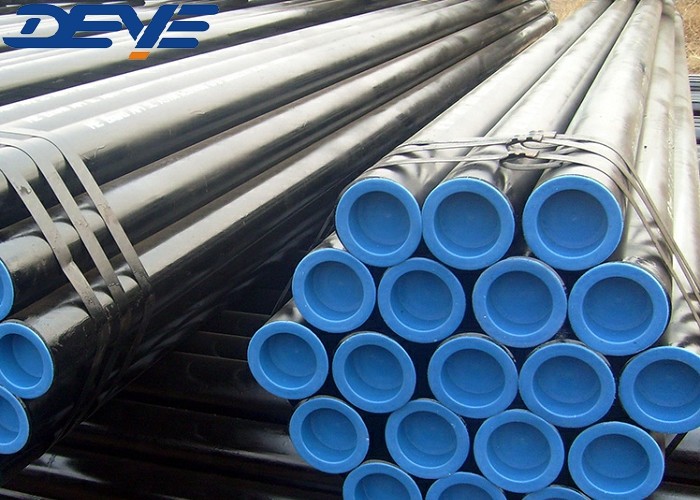

ANSI B36.10 Tubi saldati senza saldatura in acciaio al carbonio con Sch40 Sch80

ANSI B36.10 Tubi senza saldature in acciaio al carbonio con Sch40, Sch80

I tubi senza cuciture sono prodotti a partire da biglietti di acciaio, che vengono riscaldati e perforati per

La parola "senza cuciture" indica l'assenza di saldature a cuciture.

Il progetto di tubi senza cuciture soddisfa lo standard delle specifiche ASME B36.10 e B36.19

La specifica ASME B36.10 copre le dimensioni dei tubi senza saldatura a carbonio e a bassa lega

(dimensioni e pesi) tra 1/8 e 24 pollici

La specifica ASME B36.19 riguarda invece le dimensioni e i pesi dell'acciaio inossidabile,

tubi duplex, senza saldatura e saldature in lega di nichel

I tubi senza cuciture commerciali sono designati con una dimensione nominale del tubo (che

- la capacità di trasporto del fluido del tubo) e con un “schedule”, che si riferisce a

lo spessore del tubo (i più comuni sono la tabella 40, STD, XS, XXS per il carbonio/legatura

tubi, e 10S, 40S e 80S per tubi inossidabili e in lega di nichel)

Informazioni sul prodotto/Descrizione del prodotto/Informazioni di base/Specificativi

Tecnologia/ schede tecniche

Lista di spessore per i tubi senza cuciture secondo ANSI B36.10

Unità: MM

Progettazione dimensionale

OD... diametro esterno

ID... diametro interno

Spessore della parete

L... lunghezza

Se è richiesto uno spessore minimo della parete, le variazioni sono consentite solo sul lato positivo

Finali di saldatura a sedere

ANSI / ASME B16.25-2007

Fig. 4 Dettagli del bisello di saldatura per GTAW Root Pass [WT > 3 mm (0,12 pollici) a 10 mm (0,38 pollici), inclusi]

Nota generale:

a) Questo dettaglio si applica per la saldatura ad arco di tungsteno a gas (GTAW) del passaggio radicale in cui lo spessore nominale è superiore a 3 mm

b) Le dimensioni lineari sono espresse in millimetri con i valori di pollice tra parentesi.

Requisito di rettitudine

I tubi e tubi di tandard sono forniti raddrizzati all'occhio: per applicazioni speciali, i tubi e tubi di tandard sono forniti raddrizzati all'occhio: per applicazioni speciali, i tubi e tubi di tandard sono forniti raddrizzati all'occhio.

la deviazione ammissibile dalla linea retta può essere concordata tra l'acquirente e il tubo

il costruttore; la deviazione massima ammissibile dalla linea retta relativa

per la lunghezza di misura L deve essere indicato, ad esempio 1 mm/1000 mm.

Eccentricità

E è la metà della differenza tra il più grande e il più piccolo

valori di spessore della parete (WT) in una sezione trasversale.

In mm:

Tuttavia, l'eccentricità è espressa in percentuale dello spessore medio della parete di questa sezione trasversale

Diametro medio interno ed esterno

D0 è la media aritmetica tra il più piccolo e il più grande diametro del tubo su qualsiasi tubo o tubo

Se è richiesto uno spessore minimo della parete, sono ammesse variazioni solo sul lato positivo.

Ovalità

O è la differenza tra il più grande e il più piccolo diametro su qualsiasi circonferenza del tubo

In percentuale del diametro medio è:

L'ovalità non deve essere confusa con l'eccentricità.

Processo di fabbricazione di tubi senza soluzione di continuità

I tubi senza cuciture in acciaio leggero da 1/8 a 24 pollici sono fabbricati con il

il cosiddetto processo di "moldatura a chiusura" o il processo di "estrusione" (utilizzato per diametri più piccoli),

considerando che il processo “mandrel mill” è utilizzato per diametri più grandi.

Applicazione/Uso

I tubi in acciaio senza cuciture sono utilizzati per diverse applicazioni nell'industria petrolifera e del gas:

•operazioni a monte (tube OCTG)

• midstream (trasmissione e distribuzione di fluidi, quali petrolio, gas, vapore, acidi, liquami)

•a valle (tubature di processo per raffinare petrolio e gas in prodotti derivati)

• applicazioni generali di idraulica per servizi pubblici

FAQ: Domande e risposte

D: Qual è la differenza tra tubi senza cuciture e tubi senza cuciture?

A:I tubi in acciaio senza cuciture non devono essere confusi con i tubi senza cuciture.la parola “pipe” si applica a qualsiasi tubo usato per trasportare fluidi, considerando che il termine "tubo" si riferisce alle sezioni tubulari (di varie forme, rotonde, ovali, quadrate) utilizzate per applicazioni strutturali/meccaniche, sistemi di strumentazione,e la costruzione di apparecchiature a pressione come caldaie, scambiatori di calore e super riscaldatori.

D: Qual è la tolleranza dei tubi senza cuciture

A:Tolleranza di dimensioni per tubo senza saldatura API 5L /A106GR.B.

1Per i diametri esterni inferiori a 2 3/8 pollici (60,3 mm), tolleranza di diametro del corpo del tubo +/- 0,5 mm. Fine del tubo +/- 0,5 mm; Tolleranza fuori rotondità per il corpo del tubo è di 0,9 mm (0,036 pollici), fine del tubo 0,6 mm (0,5 mm).024 mm).

2. per OD pari o superiore a 2 3/8 in (60,3) a 24 in (610 mm), (tolleranza di diametro) per il corpo del tubo è +/- 0,0075D, fine del tubo +/- 0,005D ma massimo a +/- 1,6 mm (0,063 mm);

Tolleranza di rotondità per il corpo del tubo≤0,015D, fine del tubo≤0,01D.

(In caso di accordo con il fabbricante e il cliente, potrebbero essere applicate tolleranze più severe)

3Per lo spessore della parete

a. "tecnologia" per l'elaborazione, la produzione e la distribuzione di dati, compresi i dati relativi ai sistemi di controllo dei movimenti e ai sistemi di controllo dei movimenti;

per tubi di acciaio senza saldatura API 5L di spessore da 4 mm a 10 mm (0,394 pollici), +0, 150 t, -0,125 t;

per tubi senza cuciture API di spessore compreso tra 10 mm e 25 mm (0,984 pollici), +/- 0,125 t;

Spessore della parete ≥25 mm, +3,7 mm o +0,1 t (se maggiore) e -3,0 mm (0,120 pollici) o -0,1 t (se maggiore).

t per lo spessore,

4Per la rettilineità, massima per tutta la lunghezza, tolleranza massima dello 0,15% della lunghezza.

5- la rettilineità, la deviazione massima per la fine del tubo, deve essere ≤ 0,3 mm/m.

6- lunghezza +/- 200 mm per il tipo generale, +/- 25,4 mm per il tipo speciale.
