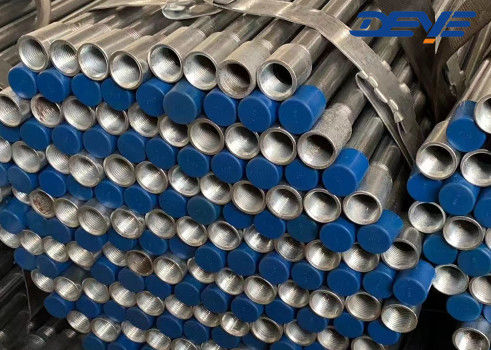

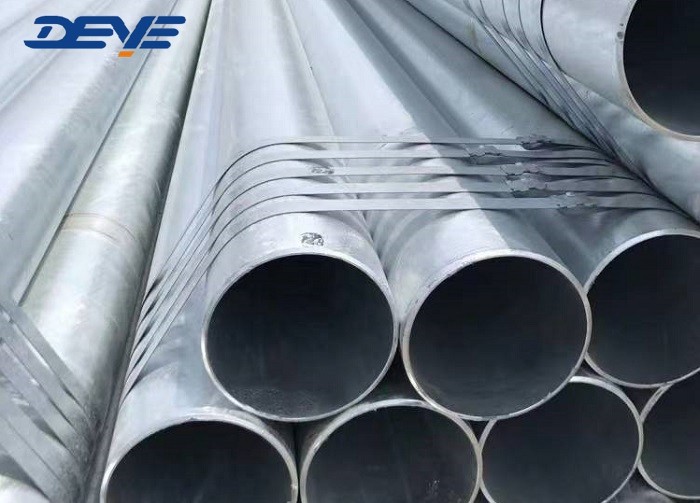

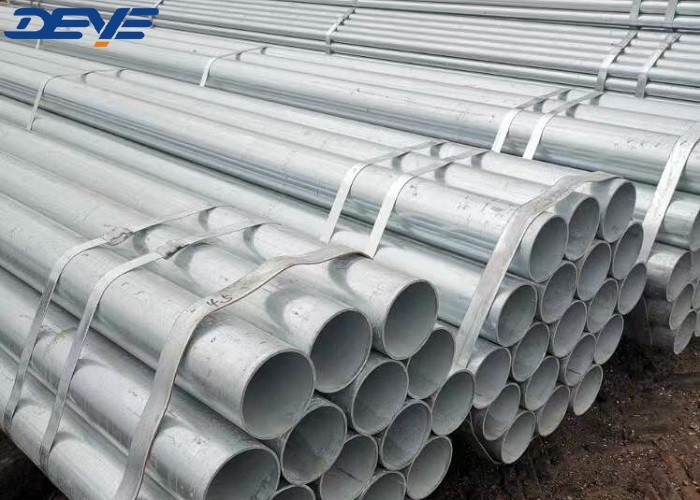

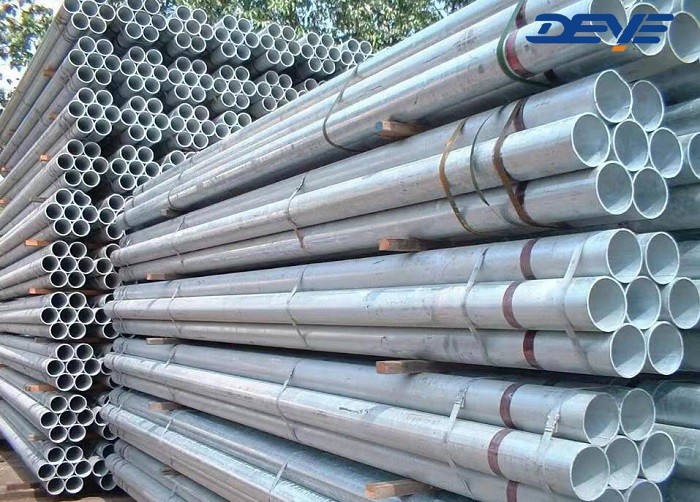

HDG Tubi saldi senza saldatura galvanizzati a caldo con PE BE BSPT

Tubi galvanizzati HDG senza saldatura o saldature con PE BE BSPT NPT

I tubi di galvanizzazione a caldo (HDG), come indicato, sono il processo di immersione dell'acciaio fabbricato in un bollitore o una vasca di zinco fuso.
La galvanizzazione a caldo (HDG) è il processo di rivestimento dei materiali in acciaio con uno strato di zinco.
I tipici rivestimenti galvanizzati hanno uno spessore compreso tra i 3 e gli 8 millimetri (75-200 micron).
La migliore prassi suggerisce di attingere al foro dopo la galvanizzazione, rimuovendo il rivestimento sulla superficie di accoppiamento interna.

Vantaggio di caldo. Dip galvanizzato.

1. basso costo iniziale. la galvanizzazione a caldo ha generalmente il costo iniziale più basso rispetto ad altri tipi di protezione comuni
I costi di applicazione di rivestimenti ad alta intensità di manodopera come la verniciatura sono aumentati molto più del costo della galvanizzazione a caldo in fabbrica.

2. costi di manutenzione più bassi / costi a lungo termine più bassi.
La manutenzione è ancora più costosa quando le strutture sono situate in zone
I programmi di manutenzione hanno invariabilmente un impatto negativo sulla produttività.

3L'aspettativa di vita dei rivestimenti galvanizzati a caldo sui componenti strutturali è superiore a 50 anni nella maggior parte degli ambienti rurali, e tra
Da 10 a 30 anni nella maggior parte degli ambienti urbani e costieri corrosivi.

4- preparazione della superficie: l'immersione in acido assicura una pulizia uniforme delle superfici in acciaio, mentre i rivestimenti organici devono essere applicati su abrasivi
Inoltre, l'applicazione di rivestimenti organici è limitata in termini di
La temperatura ambiente e l'umidità relativa aumentano il costo dell'applicazione di un sistema di verniciatura pesante.

5Il rivestimento galvanizzato a caldo è legato metallurgicamente alla superficie dell'acciaio.

6. rispettoso dell'ambiente. Il rivestimento non è tossico e non contiene sostanze volatili.

7- Velocità di applicazione del rivestimento: un rivestimento protettivo completo può essere applicato in pochi minuti, un sistema di verniciatura multicoat comparabile può richiedere fino a una settimana.
L'applicazione efficace di un rivestimento galvanizzato a caldo non è influenzata dalle condizioni meteorologiche.

Informazioni sul prodotto/informazioni di base/specifica

Tecnologia/ schede tecniche

Lista di spessore per i tubi senza cuciture secondo ANSI B36.10

Unità: MM

Progettazione dimensionale

OD... diametro esterno

ID... diametro interno

Spessore della parete

L... lunghezza

Se è richiesto uno spessore minimo della parete, le variazioni sono consentite solo sul lato positivo

Finali di saldatura a sedere

ANSI / ASME B16.25-2007

Fig. 4 Dettagli del bisello di saldatura per GTAW Root Pass [WT > 3 mm (0,12 pollici) a 10 mm (0,38 pollici), inclusi]

Nota generale:

a) Questo dettaglio si applica per la saldatura ad arco di tungsteno a gas (GTAW) del passaggio radicale in cui lo spessore nominale è superiore a 3 mm

b) Le dimensioni lineari sono espresse in millimetri con i valori di pollice tra parentesi.

Requisito di rettitudine

I tubi e tubi di tandard sono forniti raddrizzati all'occhio: per applicazioni speciali, i tubi e tubi di tandard sono forniti raddrizzati all'occhio: per applicazioni speciali, i tubi e tubi di tandard sono forniti raddrizzati all'occhio.

la deviazione ammissibile dalla linea retta può essere concordata tra l'acquirente e il tubo

il costruttore; la deviazione massima ammissibile dalla linea retta relativa

per la lunghezza di misura L deve essere indicato, ad esempio 1 mm/1000 mm.

Eccentricità

E è la metà della differenza tra il più grande e il più piccolo

valori di spessore della parete (WT) in una sezione trasversale.

In mm:

Tuttavia, l'eccentricità è espressa in percentuale dello spessore medio della parete di questa sezione trasversale

Diametro medio interno ed esterno

D0 è la media aritmetica tra il più piccolo e il più grande diametro del tubo su qualsiasi tubo o tubo

Se è richiesto uno spessore minimo della parete, sono ammesse variazioni solo sul lato positivo.

Ovalità

O è la differenza tra il più grande e il più piccolo diametro su qualsiasi circonferenza del tubo

In percentuale del diametro medio è:

L'ovalità non deve essere confusa con l'eccentricità.

PROCESSO di galvanizzazione

FAQ: Domande e risposte

D: Qual è la differenza tra tubi senza cuciture e tubi senza cuciture?

A:I tubi in acciaio senza cuciture non devono essere confusi con i tubi senza cuciture.la parola “pipe” si applica a qualsiasi tubo usato per trasportare fluidi, considerando che il termine "tubo" si riferisce alle sezioni tubulari (di varie forme, rotonde, ovali, quadrate) utilizzate per applicazioni strutturali/meccaniche, sistemi di strumentazione,e la costruzione di apparecchiature a pressione come caldaie, scambiatori di calore e super riscaldatori.

D: Qual è la tolleranza dei tubi senza cuciture

A:Tolleranza di dimensioni per tubo senza saldatura API 5L /A106GR.B.

1Per i diametri esterni inferiori a 2 3/8 pollici (60,3 mm), tolleranza di diametro del corpo del tubo +/- 0,5 mm. Fine del tubo +/- 0,5 mm; Tolleranza fuori rotondità per il corpo del tubo è di 0,9 mm (0,036 pollici), fine del tubo 0,6 mm (0,5 mm).024 mm).

2. per OD pari o superiore a 2 3/8 in (60,3) a 24 in (610 mm), (tolleranza di diametro) per il corpo del tubo è +/- 0,0075D, fine del tubo +/- 0,005D ma massimo a +/- 1,6 mm (0,063 mm);

Tolleranza di rotondità per il corpo del tubo≤0,015D, fine del tubo≤0,01D.

(In caso di accordo con il fabbricante e il cliente, potrebbero essere applicate tolleranze più severe)

3Per lo spessore della parete

a. "tecnologia" per l'elaborazione, la produzione e la distribuzione di dati, compresi i dati relativi ai sistemi di controllo dei movimenti e ai sistemi di controllo dei movimenti;

per tubi di acciaio senza saldatura API 5L di spessore da 4 mm a 10 mm (0,394 pollici), +0, 150 t, -0,125 t;

per tubi senza cuciture API di spessore compreso tra 10 mm e 25 mm (0,984 pollici), +/- 0,125 t;

Spessore della parete ≥25 mm, +3,7 mm o +0,1 t (se maggiore) e -3,0 mm (0,120 pollici) o -0,1 t (se maggiore).

t per lo spessore,

4Per la rettilineità, massima per tutta la lunghezza, tolleranza massima dello 0,15% della lunghezza.

5- la rettilineità, la deviazione massima per la fine del tubo, deve essere ≤ 0,3 mm/m.

6- lunghezza +/- 200 mm per il tipo generale, +/- 25,4 mm per il tipo speciale.
