EPDM NBR due sfere gemelle di gomma a sfera con flange galvanizzata

EPDM NBR due sfere a sfera gemellate di gomma con flangia galvanizzata

L'articolazione in gomma flessibile, abbreviata come articolazione in gomma, è un'articolazione composta da parti in gomma rinforzate in tessuto e da articolazioni mobili piane,

flange metalliche o flange di tubi a filo, utilizzate per l'isolamento dalle vibrazioni delle condotte, la riduzione del rumore e la compensazione dello spostamento.

Si tratta di un giunto di condotta con elevata elasticità, alta tenuta all'aria, resistenza media e resistenza alle intemperie.

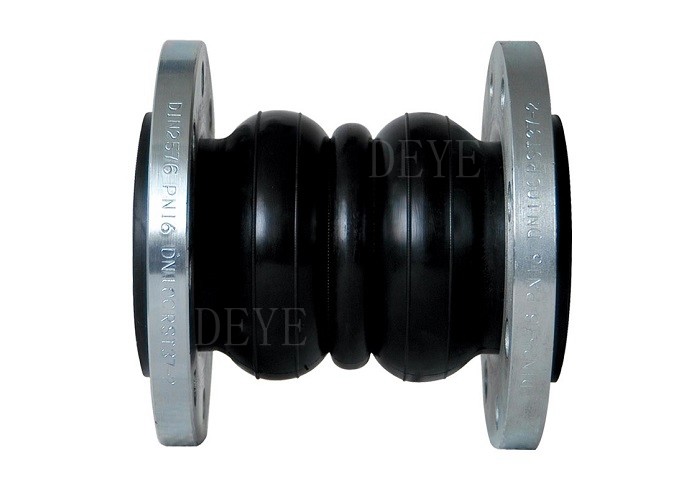

Articolo di gomma a doppia sfera con due corrugate dall'esterno, le flange montate sono con superficie zincata o galvanizzata.
Le flange possono essere di acciaio al carbonio, galvanizzato o in acciaio inossidabile.

Materiale delle parti di ricambio principali

Portata dell'offerta

Pressione di progettazione

Tecnologia/ schede tecniche

Articolo di espansione a gomma a doppia sfera

Caratteristiche

Assorbimento Movimenti assiali (estensione e compressione)
Il movimento assiale è il cambiamento della lunghezza dimensionale del soffio rispetto alla sua lunghezza libera in un
direzione parallela al suo asse longitudinale

Assorbimento Movimenti laterali
Il movimento laterale è lo spostamento relativo di un'estremità del soffio verso l'altra in direzione perpendicolare al suo asse longitudinale.

Assorbire i movimenti angolari e torsionali
Il movimento angolare è lo spostamento di rotazione dell'asse longitudinale dei folioli verso un punto di rotazione.
fine del focolare rispetto all'altra estremità, circa la linea centrale del focolare

Ridurre le vibrazioni
Le giunzioni di espansione in gomma isolano o riducono le vibrazioni causate dall'apparecchiatura.
L'effetto di vibrazione è ridotto e proteggono le apparecchiature da questi effetti negativi.

Trasmissione del suono smorzato
Le giunture di espansione in gomma tendono ad attenuare la trasmissione del suono a causa dell'interfaccia in gomma di acciaio delle giunture e delle flange di accoppiamento.

Manuale e note di installazione dell'articolazione in gomma

1, L'installazione dei giunti di espansione deve essere conforme all'espansione dei tubi

disegni di costruzione e istruzioni di installazione richiesti.

2L'installazione della giunzione di espansione della condotta deve essere approssimativa per aumentare la

In questo caso, la funzione di orientamento e di fissazione delle impostazioni deve essere strettamente conforme ai servizi di progettazione della documentazione tecnica.il principio della fissazione di un sostegno fisso, si prega di consultare "Guida all'installazione delle giunture di espansione di Bellows".

3, con un bellows giunto di espansione è formato con una sottile piastra in acciaio inossidabile, così perso in movimento, sollevamento e saldatura deve fare attenzione a non colpire il periodo, graffi, arco,Spaghetti di saldatura e altre cause di danni al soffio.

4, deve essere rimosso prima dell'installazione e dei tubi a fiocco corpo estraneo per garantire il normale movimento dei fiocchi.

5, su un flusso di media richieste di giunto di espansione dovrebbe essere richiesto di installare le frecce di flusso.

6Per rendere i fuochi in buone condizioni di funzionamento, non è possibile installare giunti di espansione nella deformazione, compresi gli errori di installazione del tubo di trasferimento assiale, laterale e di rotazione.

7, giunti di espansione installati, in esecuzione nel sistema prima di spostare per rimuovere tutti i verniciati giallo perdere una vite fissa

8, il giunto di espansione della fibra di tessuto non è soggetto allo spostamento di trazione a causa dell'installazione per la corretta conduzione della pre-compressione, la condotta non può deviare,spostamento e estensione assiale, si deve notare che l'anello flessibile di protezione contro graffi, installato il più presto possibile per smontare la tavola di supporto, in modo che in condizioni di lavoro normali.

Applicazione:

Petrolio e gas, desalinizzazione, sistemi di raffreddamento, pompe, impianti chimici, riscaldamento, ventilazione
e condizionamento dell'aria, Costruzione navale, Applicazioni offshore, Centri di trattamento dell'acqua
Sistemi di idraulica, impianti sanitari, impianti di produzione di pasta e carta, impianti di produzione di acqua calda o refrigerata, impianti di raffreddamento, impianti di produzione di energia elettrica, impianti di produzione di fosfati, acqua potabile, processo alimentare
