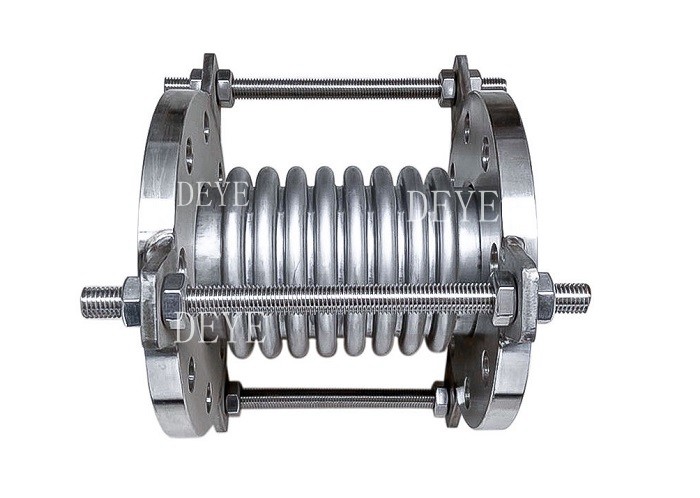

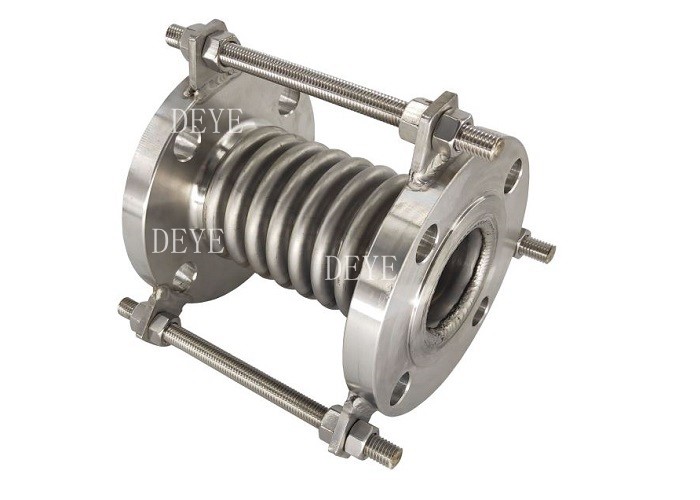

Metallici giunti di espansione con barre di piastrelle di acciaio al carbonio acciaio inossidabile

Metallici giunti di espansione con barre di piastrelle di acciaio al carbonio acciaio inossidabile

Articolo di espansione metallica / Articolo di espansione metallica (chiamato anche compensatore) è un elemento di compensazione per l'espansione termica e il movimento relativo in condotte, contenitori e macchine.Un giunto di espansione è un'unità completa con metallo, folio di gomma o di tessuto e connessioni e accessori di fine, nonché facoltativamente rivestimenti interni, coperture esterne, ecc.

Distanza di dimensioni:

1 ¢-48 ¢

Grado del materiale del progetto:

Acciaio al carbonio: ST37, Q235, A105

Acciai inossidabili austenitici: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Leghe di nichel: Inconel 600, Inconel 601, Inconel 625, Incoloy 800, Incoloy 800H, Incoloy 825, Monel 400

Disegni tecnici di giunzione di espansione della farina/ giunzione di espansione metallica

Tipo 01 Dimensione

Tipo 02 Dimensione

In quali applicazioni vengono comunemente utilizzati i giunti di espansione metallici?

I folioli metallici e i giunti di espansione sono comunemente utilizzati in una varietà di applicazioni per compensare l'espansione termica, le vibrazioni, il disallineamento e altri tipi di movimento nelle condotte e nelle attrezzature.Qui ci sono alcune applicazioni comuni per i soffi metallici e i giunti di espansione:

•Sistemi di climatizzazione e climatizzazione: i soffi metallici e le giunzioni di espansione sono utilizzati per il riscaldamento, la ventilazione, il riscaldamento e la climatizzazione.e sistemi di condizionamento dell'aria (HVAC) per assorbire l'espansione e la contrazione termica causate da variazioni di temperatura e pressione.

•Industria aerospaziale

•Industria petrolchimica

•Generazione di energia

•Apparecchiature mediche

•Industria automobilistica

•Industria dei semiconduttori: nei semiconduttori vengono utilizzati fiocchi metallici e giunti di espansione per compensare il movimento e le vibrazioni nelle camere a vuoto e in altre apparecchiature.

Come selezionare il giunto di espansione metallico giusto per la mia applicazione specifica?

È importante scegliere il materiale giusto per i folioli metallici e le giunture di espansione per garantire la loro durata e affidabilità in specifiche applicazioni industriali.Ecco alcuni fattori da considerare nella scelta del materiale:

1. Temperatura: il materiale deve essere in grado di resistere all'intervallo di temperatura dell'applicazione.Quindi è importante scegliere un materiale che possa gestire l'intervallo di temperatura atteso..

2. Risistenza alla corrosione: nelle industrie in cui sono presenti sostanze corrosive, è importante scegliere un materiale resistente alla corrosione.Materiali come l'acciaio inossidabile e l'Inconel sono spesso utilizzati per le loro proprietà resistenti alla corrosione.

3. Pressione: il materiale deve essere in grado di resistere alla pressione applicata.Quindi è importante scegliere un materiale in grado di sopportare l'intervallo di pressione atteso..

4. Flessibilità: il materiale deve essere sufficientemente flessibile per ospitare il movimento e le vibrazioni nell'applicazione.

5. Costo: il costo del materiale deve essere considerato in relazione alla specifica applicazione industriale.Quindi è importante scegliere un materiale economico per l'applicazione..

È importante consultare un produttore o un fornitore di folio metallici e giunti di espansione per determinare il materiale migliore per una specifica applicazione industriale.Possono fornire orientamenti e raccomandazioni basati sulle loro competenze ed esperienze nel settore.

Il personale tecnico di ingegneria e di vendita di Bellows Systems può aiutarvi a fare la scelta del materiale giusto in base alla vostra domanda.

Caratteristiche

Assorbimento Movimenti assiali (estensione e compressione)
Il movimento assiale è il cambiamento della lunghezza dimensionale del soffio rispetto alla sua lunghezza libera in un
direzione parallela al suo asse longitudinale.

Assorbimento Movimenti laterali
Il movimento laterale è lo spostamento relativo di un'estremità del soffio verso l'altra in direzione perpendicolare al suo asse longitudinale.

Assorbire i movimenti angolari e torsionali
Il movimento angolare è lo spostamento di rotazione dell'asse longitudinale dei folioli verso un punto di rotazione.
fine del soffio rispetto all'altra estremità, circa la linea centrale del soffio.

Ridurre le vibrazioni
Le giunzioni di espansione in gomma isolano o riducono le vibrazioni causate dall'apparecchiatura.
L'effetto di vibrazione è ridotto e proteggono le apparecchiature da questi effetti negativi.

Trasmissione del suono smorzato
Le giunture di espansione in gomma tendono ad attenuare la trasmissione del suono a causa dell'interfaccia in gomma di acciaio delle giunture e delle flange di accoppiamento.

Manuale e note di installazione dell'articolazione in gomma

1, L'installazione delle giunzioni di espansione deve essere conforme ai disegni di costruzione delle tubazioni di espansione e alle istruzioni di installazione richieste.

2L'installazione della giunzione di espansione della condotta deve essere approssimativa per aumentare la

In questo caso, la funzione di orientamento e di fissazione delle impostazioni deve essere strettamente conforme ai servizi di progettazione della documentazione tecnica.il principio della fissazione di un sostegno fisso, si prega di consultare "Guida all'installazione delle giunture di espansione di Bellows".

3, con un bellows giunto di espansione è formato con una sottile piastra in acciaio inossidabile, così perso in movimento, sollevamento e saldatura deve fare attenzione a non colpire il periodo, graffi, arco,Spaghetti di saldatura e altre cause di danni al soffio

4, Deve essere rimosso prima dell'installazione e di tubature soffio corpo estraneo per garantire il normale movimento soffio

5, su un flusso di media richieste di giunto di espansione dovrebbe essere richiesto di installare le frecce di flusso

6Per rendere i fuochi in buone condizioni di funzionamento,non è possibile installare giunzioni di espansione nella deformazione, compresi gli errori di installazione del tubo di trasferimento assiale, laterale e di rotazione

7, giunti di espansione installati, in esecuzione nel sistema prima di spostare per rimuovere tutti i verniciati giallo perdere una vite fissa

8, il giunto di espansione della fibra di tessuto non è soggetto allo spostamento di trazione a causa dell'installazione per la corretta conduzione della pre-compressione, la condotta non può deviare,spostamento e estensione assiale, occorre notare che l'anello flessibile di protezione contro graffi, installato il prima possibile per smontare la tavola di supporto, in modo che in condizioni normali di funzionamento

Applicazione:

Petrolio e gas, desalinizzazione, sistemi di raffreddamento, pompe, impianti chimici, riscaldamento, ventilazione
e condizionamento dell'aria, Costruzione navale, Applicazioni offshore, Centri di trattamento dell'acqua
Sistemi di idraulica, impianti sanitari, impianti di produzione di pasta e carta, impianti di produzione di acqua calda o refrigerata, impianti di raffreddamento, impianti di produzione di energia elettrica, impianti di produzione di fosfati, acqua potabile, processo alimentare
