Articolo di gomma compatta con barre di legame per ammortizzatore PN16 PN10
| Luogo di origine | Cina |
|---|---|
| Marca | DEYE |
| Certificazione | ISO9001:2015 PED |
| Numero di modello | DY-RJ-U07 |
| Document | Product Brochure PDF |
| Quantità di ordine minimo | 10 pezzi |
| Prezzo | USD2-USD25 each |
| Imballaggi particolari | il cartone box+ maneggia i casi di legno o i pallet di carton+ |
| Tempi di consegna | 20 giorni per ordine usuale, 7 giorni per gli oggetti immagazzinati |
| Termini di pagamento | T/T, L/C, D/P |
| Capacità di alimentazione | 1000pcs un mese |
Contattimi gratis campioni e buoni.
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tipologie | Tipo di sfera singola, tipo di sfera gemella, tipo di sfera doppia, tipo di sfera doppia, tipo di ra | Materiale in gomma | EPDM, NBR, BUNA, neoprene, VITON, PTFE, Hypalon |
|---|---|---|---|
| Tipo di flange | HDG, elettrico, galvanizzato, zincato, acciaio inossidabile | Classificazione | PN10 PN16 PN25 CL150LBS 150# |
| Dimensione | 2" (DN50MM)-144" ((DN3600MM) | ||
| Evidenziare | Fusioni di gomma,giunzione compatta PN16,gomma di espansione PN10 |
||
Descrizione di prodotto

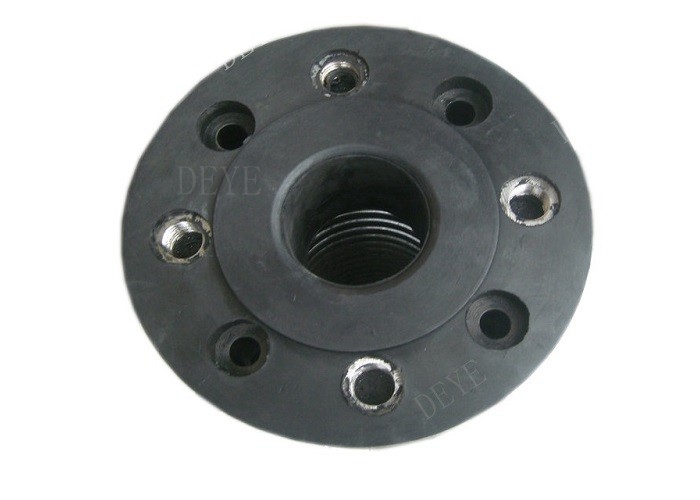

Articulazione di gomma compatta con canne per ammortizzatori PN16 PN10
Queste giunzioni sono di forma cilindrica e sono realizzate in elastomero EPDM. Sono installate in tubi nelle vicinanze delle pompe,
compressori, valvole, macchinari da costruzione, ecc.,per attenuare il rumore di esercizio e assorbire le vibrazioni minori.
Il corpo non ha parti metalliche che entrino in contatto con il fluido trasportato o con le flange.
Gli inserti in acciaio al carbonio sono stati montati all'interno.
I modelli DN 80 sono dotati di spazzatori interni in acciaio al carbonio per contrastare la spinta da pressione interna.
Le giunzioni assorbenti di vibrazione non devono essere utilizzate per assorbire movimenti assiali o laterali, vibrazioni di grande ampiezza, torsioni o
Ogni giunzione deve essere installata sempre tra due punti fissi correttamente progettati.
Le flange di accoppiamento devono essere parallele ed allineate correttamente.
Materiale delle parti di ricambio principali
| Copertura | EPDM, NBR, Hypalon, NR, PTFE |
| Rafforzamento del tessuto | Fabbricazione a partire da fibre sintetiche |
| Tubo | EPDM, NBR, Hypalon, NR, PTFE |
| Anelli di contenimento | Acciaio |
| Flanco | Acciaio al carbonio, acciaio inossidabile, SS duplex |
Portata dell'offerta
| Intervallo di dimensioni | DN50-DN800 |
|
|
PN10 PN16 PN25 per la gomma |
| PN10, PN16, PN25, PN40, PN64, PN100 per il tipo metallo a sfiato |
Pressione di progettazione
| Pubblicazione di lavoro | 10 | 16 | 25 |
| Pressione di scoppio ((Bar) | 30 | 48 | 55 |
| Vaso (mmHg) | 400 | 650 | 750 |
Tecnologia/ schede tecniche
Dimensione dell'articolazione compatta
| DN | BL | Pressione nominale | DIN PN6 Flange a DIN PN6 | DIN PN10 Flange a DIN PN10 | ||||||
| Flanco | Cerchio di bullone | Spessore | Peso | Flanco | Cerchio di bullone | Spessore | Peso | |||
| Max. | ØD | ØK | n x M x L | Kg | ØD | ØK | n x M x L | Kg | ||
| 20 | 70 | 10 | 90 | 65 | 4xM10xl4 | 1.5 | 105 | 75 | 4xM12xl2 | 2.0 |
| 25 | 70 | 10 | 100 | 75 | 4xM10xl6 | 1.9 | 115 | 85 | 4xM12xl6 | 2.7 |
| 32 | 70 | 10 | 120 | 90 | 4xM12xl6 | 2.8 | 140 | 100 | 4xM12xl6 | 4.1 |
| 40 | 70 | 10 | 130 | 100 | 4xM12xl6 | 3.0 | 150 | 110 | 4xM12xl6 | 4.4 |
| 50 | 70 | 10 | 140 | 110 | 4xM12xl6 | 3.2 | 165 | 125 | 4xM12xl6 | 5.1 |
| 65 | 70 | 10 | 160 | 130 | 4xM12vxl6 | 4.0 | 185 | 145 | 4xM12xl6 | 6.2 |
| 80 | 70 | 10 | 190 | 150 | 4xM16xl8 | 6.5 | 200 | 160 | 8xM12xl8 | 7.5 |
| 100 | 70 | 10 | 210 | 170 | 4xM16xl8 | 6.9 | 220 | 180 | 8xM12xl8 | 8.1 |
| 125 | 70 | 10 | 240 | 200 | 8xM16xl8 | 8.5 | 250 | 210 | 8xM12xl8 | 9.4 |
| 150 | 70 | 10 | 265 | 225 | 8xM16xl8 | 9.4 | 285 | 240 | 8xM20xl8 | 12.4 |
| 200 | 90 | 10 | 320 | 280 | 8xM16x20 | 14.5 | 340 | 295 | 8xM20x20 | 18.8 |
Caratteristiche
Assorbimento Movimenti assiali (estensione e compressione)
Il movimento assiale è il cambiamento della lunghezza dimensionale del soffio rispetto alla sua lunghezza libera in un
direzione parallela al suo asse longitudinale.
Assorbimento Movimenti laterali
Il movimento laterale è lo spostamento relativo di un'estremità del soffio verso l'altra in direzione perpendicolare al suo asse longitudinale.
Assorbire i movimenti angolari e torsionali
Il movimento angolare è lo spostamento di rotazione dell'asse longitudinale dei folioli verso un punto di rotazione.
fine del soffio rispetto all'altra estremità, circa la linea centrale del soffio.
Ridurre le vibrazioni
Le giunzioni di espansione in gomma isolano o riducono le vibrazioni causate dall'apparecchiatura.
L'effetto di vibrazione è ridotto e proteggono le apparecchiature da questi effetti negativi.
Trasmissione del suono smorzato
Le giunture di espansione in gomma tendono ad attenuare la trasmissione del suono a causa dell'interfaccia in gomma di acciaio delle giunture e delle flange di accoppiamento.
Manuale e note di installazione dell'articolazione in gomma
1, L'installazione delle giunzioni di espansione deve essere conforme ai disegni di costruzione delle tubazioni di espansione e alle istruzioni di installazione richieste.
2L'installazione della giunzione di espansione della condotta deve essere approssimativa per aumentare la
In questo caso, la funzione di orientamento e di fissazione delle impostazioni deve essere strettamente conforme ai servizi di progettazione della documentazione tecnica.il principio della fissazione di un sostegno fisso, si prega di consultare "Guida all'installazione delle giunture di espansione di Bellows".
3, con un bellows giunto di espansione è formato con una sottile piastra in acciaio inossidabile, così perso in movimento, sollevamento e saldatura deve fare attenzione a non colpire il periodo, graffi, arco,Spaghetti di saldatura e altre cause di danni al soffio
4, Deve essere rimosso prima dell'installazione e di tubature soffio corpo estraneo per garantire il normale movimento soffio
5, su un flusso di media richieste di giunto di espansione dovrebbe essere richiesto di installare le frecce di flusso
6Per rendere i fuochi in buone condizioni di funzionamento,non è possibile installare giunzioni di espansione nella deformazione, compresi gli errori di installazione del tubo di trasferimento assiale, laterale e di rotazione
7, giunti di espansione installati, in esecuzione nel sistema prima di spostare per rimuovere tutti i verniciati giallo perdere una vite fissa
8, il giunto di espansione della fibra di tessuto non è soggetto allo spostamento di trazione a causa dell'installazione per la corretta conduzione della pre-compressione, la condotta non può deviare,spostamento e estensione assiale, occorre notare che l'anello flessibile di protezione contro graffi, installato il prima possibile per smontare la tavola di supporto, in modo che in condizioni normali di funzionamento
Applicazione:
Petrolio e gas, desalinizzazione, sistemi di raffreddamento, pompe, impianti chimici, riscaldamento, ventilazione
e condizionamento dell'aria, Costruzione navale, Applicazioni offshore, Centri di trattamento dell'acqua
Sistemi di idraulica, impianti sanitari, impianti di produzione di pasta e carta, impianti di produzione di acqua calda o refrigerata, impianti di raffreddamento, impianti di produzione di energia elettrica, impianti di produzione di fosfati, acqua potabile, processo alimentare
